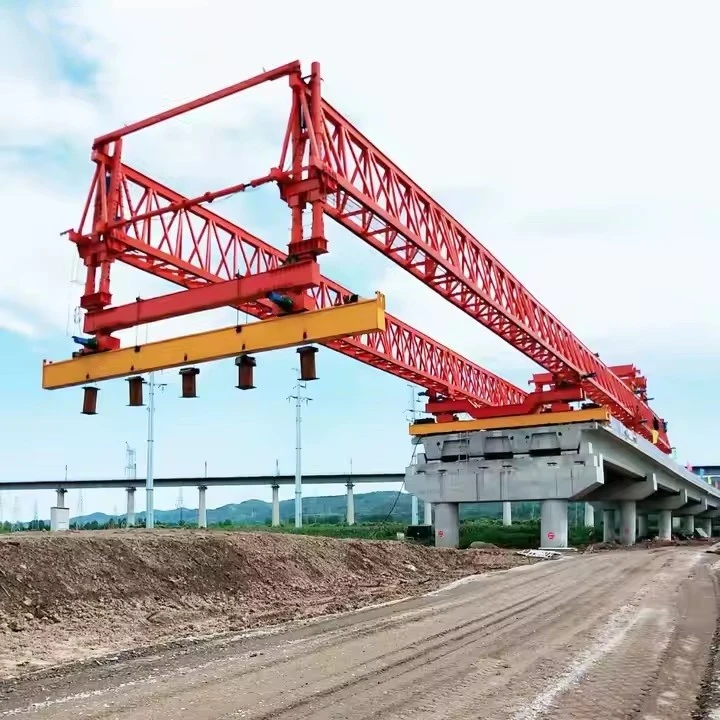

450-tonska oprema za izstrelitev mostov

450-tonska naprava za izstrelitev mostov je težak-kos opreme, ki se uporablja pri gradnji mostov, zlasti za izstrelitev montažnih ali sestavljenih segmentov mostov na svoje mesto. Ti stroji so bistveni za velike-infrastrukturne projekte, kot so avtocestni nadvozi, železniški mostovi in ​​viadukti.





450-tonska oprema za izstrelitev mostov je težek stroj, zasnovan za učinkovito namestitev velikih segmentov mostov, ki se običajno uporabljajo v infrastrukturnih projektih, kot so avtoceste, železnice in mestni nadvozi. Spodaj so glavne značilnosti takšne opreme:

1. Visoka nosilnost
Lahko prenese segmente mostov, ki tehtajo do 450 ton, zaradi česar je primeren za gradnjo mostov z velikim-razponom.

Prilagodljiv za različne porazdelitve obremenitve za zagotovitev stabilnosti med spuščanjem.

2. Modularna in nastavljiva zasnova
Modularne komponente omogočajo prilagajanje za različne vrste mostov (npr. škatlasti nosilci, T-nosilci, segmentni mostovi).

Nastavljive podpore in izstrelitveni nosovi za prilagoditev različnim geometrijam mostov.

3. Napredni hidravlični sistem
Visoko{0}}natančne hidravlične dvigalke za gladko in nadzorovano spuščanje.

Sinhronizirani mehanizmi za dvigovanje in potiskanje za zagotovitev enakomerne porazdelitve teže.

4. Samo{1}}pogon ali-pogon z vitlom
Nekateri modeli uporabljajo-mehanizme na lastni pogon (gosenice ali kolesa), drugi pa se zanašajo na-in-sisteme kablov za premikanje naprej.

Lahko deluje na začasnih tirih ali obstoječih krovih mostov.

5. Računalniški nadzorni sistem
Samodejno spremljanje porazdelitve obremenitve, poravnave in ravni napetosti.

Povratne informacije- v realnem času za preprečevanje preobremenitve ali neusklajenosti.

6. Varnostni mehanizmi
Varni-zavorni sistemi za preprečevanje nenamernega zdrsa.

Funkcije zaustavitve v sili in zaščita pred preobremenitvijo.

7. Vsestranskost v metodah izstrelitve
Lahko izvede postopno zagon (potisno-zagon) ali celoten-zagon, odvisno od zahtev projekta.

Primerno za ravne, ukrivljene ali nagnjene mostove.

8. Kompakten in prenosljiv
Zasnovan za enostavno razstavljanje in transport med gradbišči.

Nekateri modeli imajo mehanizme za hitro-sestavljanje, ki skrajšajo čas nastavitve.

9. Okoljska prilagodljivost
Lahko deluje na različnih terenih, vključno z mehko zemljo, strmimi pobočji ali nad vodo.

Vremensko-odporni materiali za vzdržljivost v težkih pogojih.

10. Stroškovna in časovna učinkovitost
Zmanjša potrebo po težkih žerjavih, kar znižuje stroške projekta.

Pospešuje časovne načrte gradnje z omogočanjem neprekinjenih operacij zagona.





450-tonska oprema za izstrelitev mostov – tehnične specifikacije
Splošni opis
Namen: Zasnovano za spuščanje montažnih betonskih/jeklenih mostnih segmentov, nosilcev ali škatlastih nosilcev s-polnim razponom do 450 ton.

Vrsta: samozagonski-sistem, modularen ali portalni-sistem.

Uporaba: Primerno za gradnjo avtocest, železnic in mostov z dolgim{0}}razponom.

Glavni tehnični parametri
Največja izstrelitvena zmogljivost: 450 ton (na segment/nosilec)

Razpon razpona: nastavljiv (običajno 20 m – 60 m, odvisno od konfiguracije)

Hitrost izstrelitve: 3–10 m/min (hidravlični/električni pogon)

Delovna širina: nastavljiva glede na širino mostne plošče (npr. 10 m – 20 m)

Višina dviga: nastavljiva (npr. 5m – 30m nad tlemi)

Napajanje: Dizelski generator ali zunanja električna energija (npr. 380V, 50Hz, 100kW+)

Hidravlični in električni sistemi
Hidravlični tlak: 25–35 MPa

Kapaciteta črpalke: 50–100 L/min

Nadzorni sistem: daljinsko-upravljan z varnostnimi zaporami.

Senzorji: nadzor obremenitve, senzorji nagiba in povratne informacije o poravnavi.

Varnostne funkcije
Zaščita pred preobremenitvijo (samodejni-izklop pri večji ali enaki 110 % zmogljivosti).

Sistem za zaviranje v sili.

Zaklepni-mehanizem proti zdrsu.

Odpornost na veter: Stabilen do Beaufortove lestvice 6 (12,5 m/s).

Mobilnost in namestitev
Prevoz: Modularna zasnova za enostavno razstavljanje (zabojnik).

Čas montaže: 7–14 dni (odvisno od pogojev na lokaciji).

Sistem tirnica/tirnica: izbirno za vzdolžno premikanje.

Okoljski in operativni pogoji
Delovna temperatura: -20 stopinj do +50 stopinj.

Vlažnost: do 90 % brez-kondenzacije.

Tlak na tla: Manjši ali enak 150 kPa (zahteva pripravljen temelj).

Skladnost in standardi
Kode načrtovanja: EN 1993, AASHTO, BS ali standardi-za posebne projekte.

Varnostni standardi: OSHA/CE certificirano.

Kontrola kakovosti: NDT (UT/MT) za kritične zvare.





450-tonski izstreljevalec mostov je težek kos opreme, ki se uporablja v gradbeništvu, zlasti za izstrelitev nosilcev ali segmentov v projektih gradnje mostov. Spodaj so ključne komponente, ki jih običajno najdemo v takem sistemu:

1. Glavni izstrelitveni nosilec (izstrelitveni nos)
Primarni strukturni nosilec, ki podpira in postavlja segmente mostu.

Pogosto modularni za enostaven transport in montažo.

2. Hidravlični sistem za izstrelitev
Hidravlične dvigalke/potiskala – Zagotavljajo potisk za premikanje lansirne naprave naprej.

Hidravlični cilindri – Uporabljajo se za dviganje in prilagajanje segmentov.

Črpalna postaja – Napaja hidravlični sistem.

3. Podporni in nosilni sistem
Začasne podpore/pomoli – med delovanjem držite lansirnik.

Drsni ležaji – Omogočajo gladko vzdolžno gibanje.

Nastavljive noge – za korekcijo višine in poravnave.

4. Oprema za dviganje in ravnanje
Vitli in dvigala – za dvigovanje montažnih segmentov.

Priključki žerjavov – Pomožni dvižni mehanizmi.

5. Sistem vodenja in poravnave
Stranska vodila – Zagotovite pravilno namestitev.

Orodja za lasersko/optično poravnavo – Za natančno namestitev.

6. Nadzorni sistem
PLC (programabilni logični krmilnik) – avtomatizira premike.

Daljinski upravljalnik – Omogoča prilagajanje operaterja z varne razdalje.

Senzorji in povratni sistemi – spremljajte obremenitev, poravnavo in stabilnost.

7. Strukturni okvir
Nosilci in nosilci – zagotavljajo togost in porazdelitev obremenitve.

Priključni zatiči in vijaki – Zavarujte modularne dele.

8. Pomožne komponente
Oporniki/stabilizatorji – preprečujejo prevračanje med delovanjem.

Hodišča in varnostne ograje – Za dostop in varnost delavcev.

Protiuteži – Uravnotežite sistem med izstrelitvijo.

9. Napajalna enota
Dizelski generator ali električni motor – Napaja hidravlične in krmilne sisteme.

10. Komponente za transport in montažo
Transportni vozički – premaknite segmente na svoje mesto.

Spuščanje vozičkov – Pomagajte pri potiskanju elementov mostu naprej.









450-tonski izstreljevalec mostov je težak-stroj, ki se uporablja za gradnjo mostov, zlasti pri obsežnih infrastrukturnih projektih, kot so avtoceste, železnice in mestni tranzitni sistemi. Tukaj je nekaj ključnih prednosti uporabe takšne opreme:

1. Visoka nosilnost
Lahko upravlja segmente montažnih mostov, nosilce in težke materiale (do 450 ton), kar zmanjša potrebo po več žerjavih ali podporah.

Primerno za-mostove z dolgim ​​razponom in težke betonske/jeklene konstrukcije.

2. Učinkovitost in hitrost
Hitra montaža in zagon mostnih segmentov, pospešitev projektnih rokov.

Modularna zasnova omogoča hitre prilagoditve za različne konfiguracije mostov.

Zmanjša ročno delo in pospeši gradnjo v primerjavi s tradicionalnimi metodami.

3. Natančnost in varnost
Računalni-nadzorovani hidravlični sistemi zagotavljajo natančno postavitev segmentov mostu.

Zmanjša človeško napako in izboljša strukturno poravnavo.

Stabilen in varen med delovanjem, kar zmanjšuje tveganje za nesreče.

4. Vsestranskost
Prilagodljiv za različne vrste mostov (škatlasti nosilci, T-nosilci, segmentni mostovi).

Lahko deluje na različnih terenih (mestno, gorsko, nad rekami ali avtocestami).

Nastavljive podpore in izstrelitveni nosovi za različne geometrije mostov.

5. Stroškovna-učinkovitost
Zmanjšuje odvisnost od več žerjavov in podpornih struktur, kar znižuje stroške najema opreme.

Zmanjša prometne motnje (uporabno za urbane projekte) z omogočanjem hitrejše gradnje.

Dolgotrajna-trajnost in možnost ponovne uporabe v več projektih.

6. Zmanjšan vpliv na okolje
Manj -vlivanja betona na gradbišču (če uporabljate montažne segmente), kar zmanjšuje onesnaževanje.

Nižji hrup in vibracije v primerjavi s tradicionalnimi{0}}metodami zabijanja pilotov.

Učinkovita poraba materiala zmanjšuje odpadke.

7. Avtomatizacija in daljinski upravljalnik
Nekateri modeli imajo samodejno upravljanje segmentov in nadzor na daljavo.

Poveča varnost delavcev z zmanjšanjem neposredne izpostavljenosti nevarnim območjem.





450-tonska oprema za izstrelitev mostov je težak-stroj, ki se uporablja za gradnjo mostov z velikim-razponom, zlasti pri montažnih segmentnih konstrukcijah mostov, spuščanju nosilcev in postavljanju razpon-za razponom. Spodaj so njegove ključne aplikacije in funkcije:

Aplikacije:
Montažni segmentni mostovi

Uporablja se za spuščanje montažnih betonskih segmentov (do 450 ton teže) za viadukte, avtocestne in železniške mostove.

Pogost pri uravnoteženi konzolni konstrukciji ali metodah razpon-po-razpon.

Spuščanje nosilcev (škatlasti nosilci, I-nosilci, U-nosilci)

Obvladuje težke prednapete betonske nosilce ali jeklene nosilce za mostove z dolgim-razponom.

Primerno za spuščanje nosilcev čez reke, doline ali avtoceste brez vmesnih podpor.

Urbane dvignjene avtoceste in podzemni mostovi

Učinkovito v prenatrpanih mestnih območjih, kjer tradicionalni žerjavi ne morejo delovati.

Omogoča hitro gradnjo z minimalnimi motnjami v prometu.

Mostovi v gorskem in zapletenem terenu

Idealno za neravne terene, globoke doline ali visoke pomole, kjer običajne metode niso praktične.

Lahko deluje s-samostalnimi portali za strme naklone.

Železniški in-hitri železniški mostovi

Uporablja se pri-železniških projektih za visoke hitrosti, ki zahtevajo natančno poravnavo segmentov težkih mostov.





Proizvodnja 450-tonske opreme za izstrelitev mostov vključuje zapleten, večstopenjski proizvodni proces, ki zahteva natančno inženirstvo, težko izdelavo in strog nadzor kakovosti. Spodaj je strukturiran proizvodni postopek:

1. Oblikovanje in inženiring
Idejna zasnova: Določite nosilnost (450 ton), dolžino razpona, mobilnost in mehanizem razporejanja.

Podroben inženiring:

Strukturna analiza (FEA za napetost, upogib in dinamične obremenitve).

Zasnova hidravličnega/pnevmatskega sistema (za mehanizem za izstrelitev).

CAD modeliranje (AutoCAD, SolidWorks ali podobno).

Skladnost s predpisi: Zagotovite skladnost z AASHTO, EN 1993 ali drugimi standardi za gradnjo mostov.

2. Nabava materiala
Visoko{0}}trdno jeklo: ASTM A572 razred 50 ali enakovredno za glavne nosilce.

Hidravlične komponente: črpalke, cilindri in regulacijski ventili.

Elektronika: Senzorji, PLC-ji in sistemi za daljinsko upravljanje.

Potrošni material za varjenje: AWS-certificirane elektrode za visoko{1}}trdne spoje.

3. Postopek izdelave
A. Strukturna izdelava
Rezanje in obdelava:

Rezanje jeklenih plošč s plazmo/oksi{0}}gorivom.

CNC obdelava natančnih delov (zatiči, spoji).

Montaža nosilca:

Varite škatlaste nosilce ali strešne dele (varjenje pod praškom za debele plošče).

Pritrditev ojačitve in diafragme.

Izdelava podstavnega vozička in šasije:

Osi, kolesa in sistemi vzmetenja-za težke obremenitve.

B. Mehanski sistemi
Izstrelitveni mehanizem:

Montaža hidravličnih batov, vitlov in valjev.

Namestitev teleskopskih rok za postopno izstrelitev.

Pogonski sistem:

Integracija motor/agregat (dizelski ali električni).

Nastavitev menjalnika in menjalnika.

C. Električni in nadzorni sistemi
Namestitev kabelskega snopa.

Programiranje PLC za avtomatizirano uvajanje.

Senzorji za nadzor obremenitev (merilniki napetosti, senzorji tlaka).

4. Kontrola in testiranje kakovosti
Pregledi NDT:

Ultrazvočno testiranje (UT) ali radiografija za kritične zvare.

Magnetni pregled delcev (MPI) za površinske razpoke.

Testiranje obremenitve:

Preizkus statične obremenitve (1,25-kratna konstrukcijska obremenitev, tj. 562,5 ton).

Dinamično testiranje (simulirani cikli spuščanja mostu).

Funkcionalni pregledi:

Tlačni preizkusi hidravličnega sistema.

Zaščita- nadzornega sistema.

5. Sestavljanje in integracija
Namestite mehanske sisteme na ohišje.

Povežite hidravlične napeljave in električne krmilnike.

Končna preverjanja poravnave za izstrelitvene tirnice/nose.

6. Barvanje in zaščita pred korozijo
Priprava površine: Peskanje (standard SA 2.5).

Premaz:

Epoksi temeljni premaz + poliuretanski zaključni premaz.

Premazi-bogati s cinkom za-območja z visoko korozijo.

7. Tovarniški sprejemni test (FAT)
Pregled naročnika v obratovalnih pogojih.

Pregled dokumentacije (varilni dnevniki, poročila o preskusih).

8. Prevoz in zagon gradbišča
Razstavljanje (če je modularno) za transport.

Ponovna-sestavljanje na mestu in preverjanje delovanja.

Usposabljanje operaterja.





Podjetje je namestilo inteligentno platformo za upravljanje opreme in namestilo 310 sklopov (kompletov) manipulacijskih in varilnih robotov. Po zaključku načrta bo več kot 500 sklopov (kompletov), ​​stopnja omrežnega povezovanja opreme pa bo dosegla 95% . 32 varilne linije so bile dane v uporabo, načrtovana je namestitev 50, stopnja avtomatizacije celotne linije izdelkov pa je dosegla 85%.
