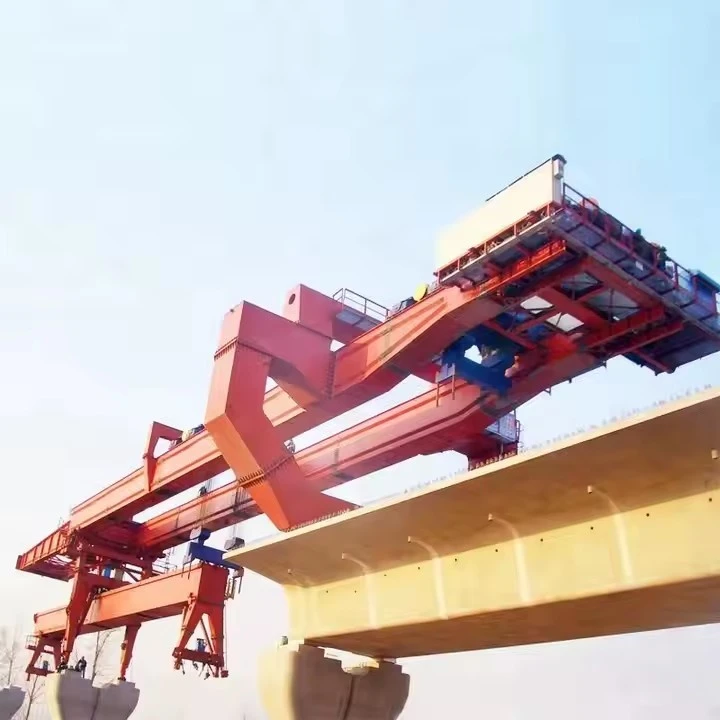

500-tonska oprema za izstrelitev mostov

500-tonski izstreljevalec mostov je težak-kos opreme, ki se uporablja pri gradnji velikih mostov, zlasti za izstrelitev montažnih ali ulitih-na-mostnih segmentih. Ti stroji so bistveni za projekte, ki vključujejo mostove z dolgim ​​razponom, viadukte ali dvignjene avtoceste, kjer so tradicionalni žerjavi ali sistemi za dvigala nepraktični.





Ključne značilnosti 500-tonskega lansirnika mostov:
Visoka nosilnost – zasnovana za ravnanje s segmenti, težkimi do 500 ton.

Samo-izstrelitveni mehanizem – premika naprej vzdolž mostu, ko gradnja napreduje.

Modularna zasnova – nastavljiva za različne širine in razpone mostov.

Hidravlični sistemi – Za natančno pozicioniranje težkih segmentov.

Računalniško-nadzorovano delovanje – zagotavlja natančnost pri postavitvi segmentov.

Varnostni sistemi – Vključuje stabilizatorje, mehanizme proti-zdrsu in zaščito pred preobremenitvijo.





500-tonska oprema za izstrelitev mostov – tehnične specifikacije
1. Splošni opis
Namen: Zasnovan za spuščanje montažnih ali sestavljenih segmentov mostov (nosilci, plošče itd.) do 500 ton.

Uporaba: avtocestni/železniški mostovi, vojaški mostovi, modularna gradnja mostov.

Vrsta: samohodna,-modularna ali nameščena na tirnico, odvisno od zasnove.

2. Nosilnost
Največja izstrelitvena zmogljivost: 500 metričnih ton (vključno s segmentom mostu + težo opreme).

Dolžina razpona: nastavljiva (običajno 30 m–60 m na izstrelitev).

Dvižni sistem: hidravlične dvigalke ali vitli s sinhroniziranim krmiljenjem.

3. Strukturne komponente
Izstrelitveni nos/Portal: Teleskopski ali modularni za nastavljiv doseg.

Podporni okvir/nosilci: jeklo visoke-trdnosti (npr. ASTM A572 stopnje 50).

Hidravlični sistem:

Zmogljivost črpalke: večji ali enak tlaku 500 barov.

Cilindri: sinhronizirano več{0}}točkovno dvigovanje.

Potovalni sistem:

Kolesa/gosenice: samohodni-z-težkimi ležaji.

Tirno vodenje (če je primerno): sistem za natančno poravnavo.

4. Moč in nadzor
Vir energije: Dizelski motor (npr. 300–400 kW) ali električni motor (za fiksne instalacije).

Nadzorni sistem: PLC-z možnostjo daljinskega upravljanja.

Varnostne funkcije: senzorji obremenitve, zasilne zavore, mehanizmi proti-zdrsu.

5. Mobilnost in nastavitev
Transport: Modularna zasnova za demontažo/transport s tovornjaki.

Čas sestavljanja: manj kot ali enako 48 ur (s podporo žerjava).

Hitrost izstrelitve: 5–10 m/uro (nastavljiva).

6. Okoljski in operativni pogoji
Delovna temperatura: –20 stopinj do +50 stopinj.

Odpornost na veter: Stabilen do 15 m/s (deluje), 25 m/s (parkiran).

Tlak na tla: Manjši ali enak 150 kPa (z oporniki/talnimi preprogami).

7. Skladnost in standardi
Kode načrtovanja: EN 1993 (Evrokod 3), AASHTO ali-specifično za projekt.

Varnost: OSHA/ISO 13849 (varnost stroja).





500-tonska naprava za izstrelitev mostov je težek kos opreme, ki se uporablja pri gradnji mostov za dvigovanje, transport in postavitev velikih segmentov mostu. Spodaj so ključne komponente takega sistema:

1. Glavne strukturne komponente
Portal za spuščanje (glavni okvir) – primarna jeklena konstrukcija, ki se razteza čez območje gradnje in podpira mehanizem za spuščanje.

Sprednje in zadnje opore – začasne opore, ki stabilizirajo zaganjalnik med namestitvijo segmenta.

Izstrelitveni nos (neobvezno) – raztegljiv sprednji del, ki pomaga usmeriti segmente mostu v položaj.

2. Sistem za dvigovanje in rokovanje
Hidravlične dvigalke (zmogljivost 500-ton) – visoko zmogljive dvigalke za dvigovanje in pozicioniranje segmentov mostu.

Vitli in dvigala – električni ali hidravlični sistemi za vodoravno premikanje segmentov.

Voziček in potovalni mehanizem – Omogoča premikanje dvižnega sistema vzdolž portala.

3. Sistem gibanja in pogona
Hidravlični sistem potiskanja/vleka – premakne lanser naprej vzdolž mostu.

Sistem tirnic ali tirnic – zagotavlja vodeno pot za gibanje izstrelke.

Drsni nosilci/podloge – podporne površine za gladko drsenje med spuščanjem.

4. Hidravlični in energetski sistemi
Hidravlična pogonska enota (HPU) – dovaja olje pod tlakom dvigalkam in cilindrom.

Nadzorna plošča (na podlagi PLC-ali ročna) – Upravlja operacije, kot so dviganje, izstrelitev in poravnava.

Električni generatorji – zagotavljajo energijo za motorje, krmilnike in razsvetljavo.

5. Sistemi za poravnavo in pozicioniranje
Senzorji za merjenje in spremljanje – laserski vodniki ali GPS za natančno postavitev segmenta.

Nastavljive podpore – natančno-nastavite položaj zaganjalnika za natančnost.

Izravnalne dvigalke – zagotavljajo stabilnost na neravnem terenu.

6. Varnostne in pomožne komponente
Zavore proti-zdrsu in zaklepni zatiči – preprečite nenamerno premikanje.

Sistemi za zaustavitev v sili – za takojšnjo zaustavitev v primeru okvare.

Delovne ploščadi in lestve za dostop – Za dostop operaterja med montažo in vzdrževanjem.

7. Prevoz in montažne komponente
Modularni deli – omogočajo razstavljanje za prevoz na nova mesta.

Pritrdilne točke žerjava – Za dviganje in sestavljanje lanserja.









500-tonska naprava za izstrelitev mostov je težka oprema, ki se uporablja pri gradnji mostov, zlasti za izstrelitev montažnih segmentov, nosilcev ali celotnih razponov mostov. Tu so njegove ključne prednosti:

1. Visoka nosilnost
Lahko prenese do 500 ton, zaradi česar je primeren za mostove z velikim-razponom, avtocestne viadukte in železniške mostove.

Zmanjša potrebo po več žerjavih ali podpornih strukturah, kar izboljša učinkovitost.

2. Natančnost in nadzor
Opremljen s hidravličnimi ali računalniškimi krmilnimi sistemi za natančno pozicioniranje segmentov mostu.

Zagotavlja gladko in varno namestitev težkih komponent.

3. Časovna in stroškovna učinkovitost
Pospeši gradnjo z zagonom velikih segmentov v eni sami operaciji.

Zmanjša stroške dela in opreme v primerjavi s tradicionalnimi metodami, kot je dviganje z žerjavom.

4. Prilagodljivost različnim vrstam mostov
Deluje na škatlastih nosilcih, T-nosilcih, segmentnih mostovih in jeklenih nosilcih.

Nastavljive opore in modularna zasnova omogočajo uporabo na različnih terenih (urbano, gorsko ali nad vodo).

5. Izboljšana varnost
Zmanjšuje tveganja, povezana z ročnim dviganjem in sestavljanjem.

Stabilni podporni sistemi preprečujejo nesreče med spuščanjem.

6. Zmanjšan vpliv na okolje
Zahteva manj začasnih podpor, kar zmanjšuje motnje tal.

Nižji hrup in vibracije v primerjavi z več težkimi žerjavi.

7. Zmogljivost izstrelitve-na velike razdalje
Lahko napelje mostne segmente čez dolge razpone (50 m do 100 m+) brez vmesnih podpor.

Idealno za prečkanje rek, dolin ali avtocest, ne da bi motili promet pod njimi.

8. Avtomatizacija in upravljanje na daljavo
Nekateri modeli imajo samodejno sinhronizacijo za uravnoteženo porazdelitev obremenitve.

Nadzor na daljavo izboljša učinkovitost in varnost.

9. Vzdržljivost in malo vzdrževanja
Izdelan iz-jekla visoke trdnosti in-obrabno odpornih komponent za dolgotrajno-uporabo.

Zahteva minimalne izpade za vzdrževanje.

10. Vsestranskost v gradbenih metodah
Podpira tehnike postopnega izstrelitve, uravnotežene konzole in tehnike izstrelitve s-polnim razponom.

Lahko se uporablja za montažne in ulite--konstrukcije mostov na kraju samem.

Zaključek
500-tonska naprava za izstrelitev mostov je zelo učinkovita, varna in stroškovno-ugodna rešitev za sodobno gradnjo mostov, zlasti za velike-infrastrukturne projekte. Zaradi svoje zmožnosti natančnega obvladovanja velikih bremen je nepogrešljiv za inženirje, ki delajo na viaduktih, nadvozih in mostovih z dolgim ​​razponom.





500-tonska oprema za izstrelitev mostov je težak-stroj, ki se uporablja predvsem pri gradnji mostov, zlasti za izstrelitev montažnih ali ulitih-segmentov mostov. Spodaj so njegove ključne aplikacije in funkcije:

Aplikacije:
Izstrelitev montažnih segmentov – uporablja se za dvigovanje in pozicioniranje montažnih betonskih segmentov za mostove z nosilci, viadukte in mostove s kabli{0}}.

Span-by-Span Construction – Olajša postopno spuščanje mostnih ploščadi čez nosilce.

Uravnotežena konzolna konstrukcija – Pomaga pri simetrični postavitvi segmentov v konzolni mostni konstrukciji.

Dvigovanje težkih predmetov v zaprtih prostorih – idealno za mestna ali omejena okolja, kjer imajo žerjavi omejen dostop.

Železniški in avtocestni mostovi – običajno se uporabljajo pri velikih-infrastrukturnih projektih.





Izdelava 500-tonskega lanserja za most je kompleksen proces, ki vključuje načrtovanje, nabavo materiala, izdelavo, montažo, testiranje in zagon. Spodaj je strukturiran proizvodni postopek za tako težko opremo za spuščanje mostov:

1. Faza načrtovanja in inženiringa
Analiza zahtev: Določite nosilnost (500 ton), dolžino razpona, mobilnost in prilagodljivost terenu.

Strukturno načrtovanje: CAD modeliranje (AutoCAD, SolidWorks) za nosilce, izstrelitveni nos, podporne okvirje in hidravlične sisteme.

Simulacija in validacija: analiza končnih elementov (FEA) za testiranje napetosti, upogiba in dinamične obremenitve.

Skladnost s predpisi: Zagotovite spoštovanje standardov (AASHTO, EN, ISO ali specifičnih-specifikacij strank).

2. Nabava materiala
Visoko{0}}trdno jeklo: ASTM A572 razred 50 ali enakovredno za glavne nosilce.

Hidravlične komponente: črpalke, cilindri (zmogljivost 500 ton) in regulacijski ventili.

Mehanski deli: zobniki, ležaji, vitli in podstavni vozički (samo-ali na tirnicah-).

Električni in nadzorni sistemi: PLC-ji, senzorji in moduli za daljinsko upravljanje.

3. Postopek izdelave
A. Strukturna izdelava
Rezanje in oblikovanje: CNC rezanje s plazmo/oksi{0}}gorivom za jeklene plošče.

Varjenje: varjenje pod praškom (SAW) za nosilce; certificirani varilci (standardi AWS/EN).

Strojna obdelava: vrtanje, rezkanje za natančno poravnavo luk-za vijake.

B. Hidravlični in mehanski sklop
Sklop hidravličnega kroga: Integracija črpalk, cevi in ​​valjev.

Podstavni voziček in vlečni sistem: namestitev koles, motorjev in zavornih sistemov.

C. Električni in nadzorni sistemi
Ožičenje in senzorji: tehtalne celice, senzorji položaja in zaustavitve v sili.

Nadzorna plošča: programiranje PLC za sinhroniziran zagon.

4. Sestavljanje in integracija
Pod-sklop: spojni nosilci, izstrelitveni nos in podporni okvirji.

Popolna integracija: Namestite hidravlične sisteme, podstavne vozičke in krmilne omare.

Preverjanje poravnave: Laserska poravnava za vzporednost gosenice/kolesa.

5. Testiranje in kontrola kakovosti
Preskušanje obremenitve: Uporabite 110 % projektirane obremenitve (550 ton) v nadzorovanem okolju.

Funkcionalni preizkusi: preverite hidravlični razteg/umik, gibanje podstavnega vozička in stabilnost.

Varnostni pregledi: zaustavitev v sili, zaščita pred preobremenitvijo in-varovalniki.

6. Barvanje in zaščita pred korozijo
Priprava površine: peskanje (standard SA 2.5).

Premaz: epoksi temeljni premaz + poliuretanski zaključni premaz za vremensko odpornost.

7. Razstavljanje in pakiranje
Modularna razčlenitev: Razstavite na premične dele (največ . 40ft kontejnerjev).

Zaščita: proti-korozijski ovoji za pomorski/cestni prevoz.

8. Namestitev in zagon na-gradišču
Ponovna montaža: v skladu s priročniki za montažo.

Testiranje na terenu: poskusni zagon z inkrementalnimi obremenitvami (50 % → 100 % → 110 %).

Usposabljanje operaterjev: Praktične-vaje za uvajanje in vzdrževanje.

9. Dokumentacija in predaja
Kot-izdelane risbe: posodobljeni modeli CAD.

Priročniki: navodila za delovanje, vzdrževanje in odpravljanje težav.

Certifikati: Poročila o preskusih materialov (MTR), pregledi zvarov in zapisi o preskusih obremenitve.





Podjetje je namestilo inteligentno platformo za upravljanje opreme in namestilo 310 sklopov (kompletov) manipulacijskih in varilnih robotov. Po zaključku načrta bo več kot 500 sklopov (kompletov), ​​stopnja omrežnega povezovanja opreme pa bo dosegla 95% . 32 varilne linije so bile dane v uporabo, 50 jih je načrtovanih za namestitev, stopnja avtomatizacije celotne proizvodne linije pa je dosegla 85%.
