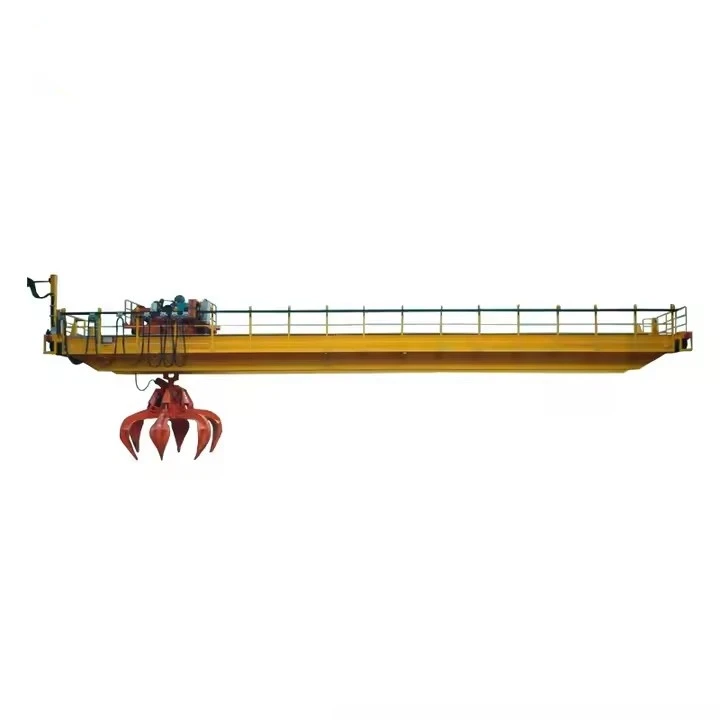

Qz zgrabite dvojni nosilci nad glavo žerjav

Ključne funkcije

Dvojna zasnova nosilca

Močnejši od enojnih žerjavov, primernih zatežke obremenitve (5-550 tone ali več).

ZagotavljaVišja višina kaveljZa boljšo navpično uporabo prostora.

Zagrabi sistem vedra

Uporablja zaOhlapno ravnanje z materialom(npr. Pesek, gramoz, premog, zrno).

LahkoClamshell, pomarančna lupina ali elektro-hidravlična graba.

Deluje prekvrv ali motoriziran mehanizem.

Visoka dvigala in hitrost potovanja

Optimiziran zaHitro nalaganje\/raztovarjanje ciklov.

Opremljen zPogoni s spremenljivo frekvenco (VFD)za nemoten nadzor.

Močna konstrukcija

Težka delnicavarjeni jekleni nosilciza dolgo življenjsko dobo.

Ojačanokončne vozičke in kolesaza stabilnost.

Napredni nadzorni sistem

Obesek za nadzor, kabino ali daljinsko nadzorovan.

Zaščita pred preobremenitvijo, mejna stikala in tehnologija proti SWAY.

Nasveti za namestitev in vzdrževanje

Ustrezna poravnava železnic- zagotavlja gladko gibanje žerjava.

Redni pregled- Preverite obrabo v vrvi, motorjih in čeljusti.

Mazanje-Hranite kolesa, prestave in ležaje dobro namazane.

Električni pregledi- Preglejte kable, mejna stikala in kontrole.

Primerjava z drugimi žerjavi

Jedrne komponente: ležaj, menjalnik, motor, črpalka

Kraj izvora: Henan, Kitajska

Garancija: 1 leto

Teža (kg): 2000 kg

Video odhodni intenzivni pregled:

Poročilo o preskusu strojev:

Oblikovanje: dvojni žarek

Učinkovitost: visoka učinkovitost

Hitrost delovanja: delovanje visoke hitrosti

Stabilnost: funkcija anti-swinga

Barva: neobvezno

Vir napajanja: 110V\/220V\/230V\/380V\/440V, prilagojen

Span: 7. 5-31. 5m

Qz Grab Double Nogod nad glavo žerjav je težki dvižni sistem, ki je zasnovan za ravnanje z velikimi materiali. Spodaj je podrobna razčlenitev njegovih strukturnih, mehanskih, električnih in varnostnih komponent.

1. glavne strukturne komponente
A. Most Most (glavni žarek)
Dvojna škatlasta zasnova nosilca (varjena konstrukcija jeklene konstrukcije).

Omogoča večjo zmogljivost obremenitve (do 550+ ton) in boljšo višino kavelj kot enojne žerjave.

Vključuje ojačane končne povezave za stabilnost.

B. Končne vozičke (podporne strukture)
Konstrukcije z jeklenimi okvirji na vsakem koncu mostu.

Opremljen s kolesi, motorji in odbojniki za gibanje vzdolž tirnic vzletno -pristajalne steze.

Naprave proti premiku preprečujejo iztirjenje.

C. Sistem vzletno -pristajalne steze (podporne tirnice)
Žerjave tirnice (QU70\/QU80\/QU120), nameščene na tramovih vzletno -pristajalne steze.

Železniške sponke pritrdite žerjav, ko ga ne uporabljate.

2. mehanizem dviga in dviganja
A. Grab Bucket (enota za upravljanje materiala)
Vrste:

Clamshell Grab (za proste pretočne materiale, kot so pesek, zrno).

Oranžni lupinec (za odpadne kovine, kamnine, nepravilne oblike).

Elektro-hidravlični grab (za natančen nadzor).

Vrvi ali motorizirani (odvisno od modela).

B. Enota za dvig (dvižni sistem)
Žično dvigalo vrvi (za težke aplikacije).

Dvojni motorični sistem (eden za dvigovanje\/spuščanje, eden za odpiranje\/zapiranje).

Vključuje boben, zavoro, menjalnik in motor.

C. Voziček (enota za prečno gibanje)
Premakne se vzdolž mostu, da postavite grab.

Vsebuje dvigalo, sistem za upravljanje in potovalne motorje.

VFD nadzorovan za nemoteno pospeševanje\/pojem.

3. Pogonski in gibalni sistemi
A. Dolga potovalna vožnja (gibanje mostu)
Motorji, menjalniki in kolesa za premikanje celotnega žerjava po vzletno -pristajalni stezi.

Frekvenca nadzorovana za natančno pozicioniranje.

B. Cross Travel Drive (gibanje vozičkov)
Omogoča, da se voziček premika drug ob drugem vzdolž nosilca.

Opremljen s tehnologijo proti SWAY za stabilnost.

C. Sistem napajanja
Festoon ali kabelski koluti za električni prenos električne energije.

Sistemi z drsnim obročem (za 360 -stopinjsko vrtenje v nekaterih modelih).

4. Nadzorni in električni sistemi
A. Nadzorna plošča (glavna električna omara)
Hiše kontaktorji, PLC -ji in preobremenjeni releji.

Zagotavlja gladko delovanje in varnostne zagovore.

B. Operater Controls
Obesek (ročni, žični daljinski upravljalnik).

Radijski daljinski upravljalnik (brezžično delovanje).

Operatorska kabina (za velike žerjave, s krmilnimi palici).

C. Senzorji in mejna stikala
Zgornja\/spodnja mejna stikala za dviganje (preprečuje prekomerno potovanje).

Vozitni voziček se ustavi (preprečuje trke).

Obremenitve (zaščita pred preobremenitvijo).

.

5. varnostne komponente
A. Zavorni sistem
Nujne zavore (mehanske ali hidravlične).

Neparne zavorne zavore (preprečuje naključne padce).

B. sistem proti trku
Laserski\/ultrazvočni senzorji (za večkratne operacije).

Odbijači (absorpcija udarcev na železniških koncih).

C. Ustavitev v sili (E-STOP)
Nameščeno na krmilnih ploščah in obešenih daljincih.

D. Opozorilne naprave
Sirene in strobe luči (za operativna opozorila).

6. Neobvezna dodatna oprema
✔ Sistem tehtanja (merjenje obremenitve v realnem času).
✔ Monitor hitrosti vetra (za zunanje žerjave).
✔ Samodejni sistem za določanje pozicioniranja (za natančne zajeme).
✔ Premaza, odporna proti prahu in proti koroziji (za ostra okolja).

Skica

Glavna tehnična

Ključne prednosti

Vrhunska dvižna zmogljivost

Ročaje5-550+ tone, Idealno za težke materiale (premog, ruda, odpadna kovina).

Visoka učinkovitost

Dvo-motorični sistem omogočahkratno delovanje dviga in grabe, hitrost prenosa materiala.

2-3 × hitrejše od ročnih\/enojnih alternativ.

Nadzor natančnosti

VFD pogoni omogočajoNemoten pospešek\/pozicioniranje(Manj kot ali enaka natančnosti ± 10 mm).

Tehnologija proti SWAY zmanjšuje razlitje materiala.

Trpežna konstrukcija

Varjeni jekleni nosilci zdržijo10, 000+ dolžni cikli(M 5- M8 klasifikacija).

IP55 Zaščita za stroge okolje (prah, vlaga).

Optimizacija prostora

Dvojna zasnova nosilca15-20% več višine kaveljvs. enojne žerjave.

Varnostne funkcije

Dvojni zavorni sistemi + zaščita pred preobremenitvijo (110% izklop zmogljivosti).

Izklop v sili (EPO) in izogibanje trčenju.

Primarne aplikacije

1. oblikovanje in inženiring
Analiza zahtev strank
Zmogljivost obremenitve, razpon, višina dviga, delavski razred, okolje itd.
Mehanski in električni dizajn
3D modeliranje s programsko opremo CAD\/CAE
Strukturna analiza, izračun FEM in optimizacija postavitve
Izbira komponent
Motorji, menjalnik, dvigalne enote, zavore, električni deli zaupanja vrednih blagovnih znamk
2. Nabava surovin
Kakovostni materiali, kot je jeklo Q235B \/ Q345B za izdelavo glavnega nosilca
Certificirani in sledljivi materiali za varnostno kritične komponente
Pregled in testiranje dohodnih materialov (kemične in mehanske lastnosti)
3. Izdelava jeklene konstrukcije
Rezanje: CNC plamen\/plazemski rezalni stroji za visoko natančnost
Posodo in vrtanje: priprava robov in vrtanje sklepov
Varjenje: Co₂\/MIG\/MAG za glavne tramove, končne vozičke, vozičke
Vari se testirajo z ultrazvočnim ali magnetnim pregledom delcev
Ravnanje: hidravlična stiskalnica za odstranjevanje deformacije
Sklop: sklop nosilca s strogim nadzorom geometrijske dimenzije
4. površinsko obdelavo
Strel razstreljevanje na SA2.5 Standard za odstranjevanje rje
Epoksi ali poliuretansko slikanje
Temeljni premaz + vmesni + zaključni plašči (običajno 80–120 μm skupna debelina)
Izbirno: premazi, ki so odporni na cink ali korozijo, za morsko ali zunanjo uporabo
5. Obdelava in montaža
Obdelava koles, gredi, bobni in jermenice za tesne tolerance
Skupščina:
Crane Wheels, končni vozički in sistemi za sklopke
Okvir vozička z mehanizmom za dvigovanje
Motor, menjalnik, boben, kavelj in vrv
6. Namestitev električnega sistema
Sklop električne omare s komponentami Siemens\/Schneider\/ABB
Namestitev:
Mejna stikala, zaščitniki preobremenitve, senzorji proti trku
Kabli, sistemi Festoon in brezžični oddaljeni sistemi
Motorji z VFDS za gladko krmiljenje hitrosti (neobvezno)
7. Pregled in testiranje
Dimenzijski pregled: zagotavljanje natančnosti montaže
Testiranje brez obremenitve: potovanja po vozičkih, potovanja z žerjavi, funkcija dviganja
Testiranje obremenitve (običajno nazivna zmogljivost 1,1–1,25 ×):
Statični in dinamični testi po nacionalnih ali CE standardih
Električno testiranje: izolacijska odpornost, kontrolna logika, zasilna zaustavitev
Preizkus varnostne naprave: omejitvena stikala, alarmi, zavore in zavoji
8. embalaža in dostava
Demontaža glavnih komponent za pošiljanje (po potrebi)
Vodoodporno zavijanje, protikorozijska zaščita in embalaža jeklenih okvirjev
Pakiranje po meri za čezmorsko pošiljko (posoda ali v razsutem stanju)
9. Dokumentacija in predaja
Vključuje:
Uporabniški priročnik
Potrdilo o kakovosti
Poročilo o nalaganju
Diagram električnega ožičenja
Urnik vzdrževanja
Izbirno: Nadzor nad namestitvijo na kraju samem, zagon in usposabljanje operaterjev

Pogled delavnice:

Podjetje je namestilo platformo za upravljanje inteligentne opreme in namestilo 310 kompletov (kompletov) robotov za ravnanje in varjenje. Po zaključku načrta bo več kot 500 kompletov (kompleti), stopnja omrežja opreme pa bo dosegla 95%. V uporabi je bilo 32 varilnih linij, nameščenih je 50, stopnja avtomatizacije celotne linije izdelka pa je dosegla 85%.
