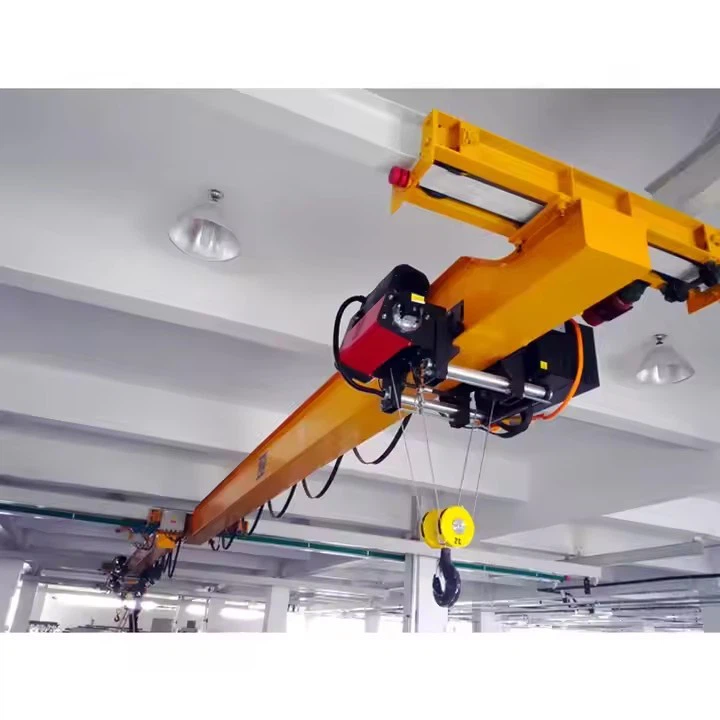

Majhni enojni žarek nadzemni žerjav

Jedrne komponente: menjalnik, motor, prestava

Kraj izvora: Henan, Kitajska

Garancija: 1 leto

Teža (kg): 30000 kg

Video odhodni intenzivni pregled:

Poročilo o preskusu strojev:

Prodajne enote: en izdelek

Velikost ene pakete: 600x300x300 cm

Enotna bruto teža: 200. 000 kg



Primerjava z žerjavi z dvojnimi deklicami

Značilnost	Enotni žerjav	Dvojni žerjav
Stroški	Nižje	Višje
Prostora za glavo	Minimalno	Več potrebnih
Sposobnost	Do 20 ton	Do 500+ tone
Razpon	Do 31,5 m	Do 50m+
Prijave	Lahka\/srednja dela	Težka dežurna industrijska





1. Glavni nosilci (enojni žarek)
Primarna tovorna konstrukcija, ki je običajno narejena iz varjenega jekla (škatla-tipa ali i-žarkov).
Zasnovan za svetlobno do srednje dežurstvo (1–20 ton).
Optimiziran za aplikacije z nizkimi prostori za prihranek prostora.



2. končni tovornjaki (končne vozičke)
Nahaja se na obeh koncih nosilca, opremljena s kolesi za gibanje vzdolž tirnic.
Vključite pogonske motorje za vzdolžna potovanja (gibanje žerjavov).
Lahko je enoglava ali dvojna podporna vrsta, odvisno od zasnove.

3. Hoist & voziček
Električno dvigalo:
Dvigalo za žico (tip CD1\/MD1) - pogosta za težje obremenitve.
Chain Hoist - Uporablja se za lažje obremenitve (do 5 ton).

Okvir za voziček:
Premika se vodoravno vzdolž nosilca.
Vključuje kolesa za vozičke, motor in menjalnik za prečna potovanja.



4. Runway Beam & Rails
Podpira gibanje žerjava vzdolž delovnega prostora.
Izdelana iz jeklenih i-žarkov ali varjenih tirov.
Za zagotovitev nemotenega delovanja zahteva pravilno poravnavo.







5. Električni sistem
Nadzorna plošča: upravlja distribucijo moči in nadzor motorja.
Metode nadzora:
Obesek (viseča postaja za push-gumb).
Radijski daljinski upravljalnik (brezžično delovanje).
Nadzor v kabini (za večje sisteme).
Mejna stikala: Preprečite prekomerno potovanje dvigala in vozička.





6. sistem za napajanje
Sistem Festoon (kabelski kolut): Dobava napajanje žerjava prek drsnih kablov.
Dirigentne palice (avtobusne palice): alternativna dobava moči za žerjave z dolgimi razponi.



7. varnostne naprave
Omejevalnik preobremenitve: preprečuje dvigovanje zunaj ocenjene zmogljivosti.
Gumb za zaustavitev v sili: za takojšnjo zaustavitev.
Odbijači in medpomnilniki: absorbirajo vpliv na meje potovanja.
Proti-sway sistem (neobvezno): zmanjšuje nihanje obremenitve.

.

8. Zavorni sistem
Zavora za dviganje: preprečuje, da bi se zdrsnila ob zaustavitvi.
Potovalne zavore: Uporabljajo se na končnih motornih tovornjakih za nemoteno ustavljanje.
Dodatne izbirne komponente
Lestvica žerjava: za tehtanje obremenitev med dvigovanjem.
Značilnosti, odporne na eksplozijo: za nevarna okolja.
Spremenljivi frekvenčni pogon (VFD): za bolj gladko krmiljenje hitrosti.

Skica



Glavna tehnična





Prednosti majhnih enojnih žerjavov
Stroškovno učinkovit
Nižji začetni stroški v primerjavi z žerjavi z dvojnimi deklicami.
Zmanjšani stroški namestitve in vzdrževanja.

Oblikovanje prostora
Kompaktna struktura z nizkimi potrebami po prostorih, idealna za majhne delavnice.
Maksimira vertikalni delovni prostor, ne da bi pri tem žrtvoval dvižno zmogljivost.

Enostavna namestitev in mobilnost
Modularna zasnova omogoča hitro sestavljanje z vijačnimi povezavami.
Lahko namestite na obstoječe podporne strukture (stolpci ali tramovi vzletno -pristajalne steze).

Energetsko učinkovito
Uporablja standardna električna dvigala (žična vrv ali veriga) z nizko porabo energije.
Nekateri modeli odlikujejo spremenljive frekvenčne pogone (VFD) za lažje delovanje.

Vsestranska dvižna zmogljivost
Obvladuje obremenitve od 1 tone do 20 ton, primernih za lahke do srednje delovne naloge.
Nastavljiv razpon (običajno 7,5m - 31,5m) za različne postavitve delovnega prostora.

Uporabniško prijazno operacijo
Preproste kontrole (obesek, oddaljeni ali kabini).
Izbirna tehnologija proti SWAY za natančno pozicioniranje obremenitve.



Uporaba majhnih enojnih žerjavov


1. proizvodnja in delavnice
Dvižni deli, kalupi in sestavne sestavne dele.
Uporablja se v avtomobilskih, kovinskih in izdelovalnih trgovinah.



2. skladiščenje in logistika
Nalaganje\/raztovarjanje palet, zabojev in zabojnikov.
Učinkovito ravnanje z materiali v distribucijskih centrih.



3. Ravnanje z gradnjo in materialom
Transportni jekleni tramovi, cevi in ​​gradbeni materiali.
Uporablja se v montažnih betonskih proizvodnji.



4. pristanišča in ladjedelnice
Ravnanje z majhnimi čolni, motorji in morsko opremo.
Lahka dviganje na suhih dokih in popravilih dvorišč.

5. rudarski in energetski sektor
Premikajoči se deli generatorja, črpalke in rudarska oprema.
Primerno za elektrarne in vzdrževanje naftnih polj.

6. Kmetijstvo in predelava hrane
Dvigovanje vrečk za dovajanje, zrno in opremo za predelavo.
Uporablja se v industriji pijač in embalaže.



1. oblikovanje in inženiring
Izračuni obremenitve - Strukturna analiza Za določitev dimenzij nosilca, obremenitev koles in mejne omejitve odklona.
CAD modeliranje - 3D zasnova žerjava (glavni žarek, končni vozički, voziček za dviganje).
SPREMEMBA STANDARJEV STANDARDE - FEM 1.001, ISO 12485 ali CMAA 70 Specifikacije.
2. Materialna naročila
Glavni žarek - jeklo Q235B\/Q345B (razrezano na razpon dolžine, običajno 5–25m).
Končne vozičke - izdelane iz jeklenih plošč S355JR.
Kolesa in osi - 55mn kovano jeklo (utrjeno na HRC 50-55).
Električne komponente - motorje, zavore in mejna stikala (CE\/UL certificirana).
3. Izdelava glavnega nosilca
A. Priprava jeklene plošče
Lasersko\/plazemsko rezanje jeklenih plošč.
Poševni robovi za varjenje.
B. Varjenje in montaža
Potopljeno lok (SAW) za vzdolžne šive.
Konstrukcija škatle z notranje ojačevalce.
Po vabilni toplotni obdelavi za lajšanje stresa.
C. Obdelava
Vrtalne luknje za vozičke in povezave.
Površinsko brušenje za območje pritrditve tirnice.
4. Končna proizvodnja prevoza
Okvirno varjenje-oblikovanje polja za togost.
Kolesarska montaža -
Pritrditev kovanih jeklenih koles na gredi.
Namestitev sferičnih ležajev (SKF\/FAG).
Integracija pogonske enote -
Motor, reduktor in zavorna sklopka.
Poravnava ± 0. 5mm toleranca.
5. proizvodnja Hoist & voziček
Okvir za vozičke - varjeno jeklo z obdelanimi kolesnimi potmi.
Integracija dviga -
Montaža 10- tona električna žična vrv\/verižno dvigalo.
Namestitev VFD za nadzor hitrosti.
Mejna stikala - zgornji\/spodnji potovalni senzorji.
6. površinsko obdelavo
Shot Plasting - odstrani rje in luske.
Primiranje in slikanje -
Epoksi temeljni premaz (75 μm).
Poliuretanski zgornji plašč (50 μm, RAL barva).
Možnosti proti koroziji-pocinkanje vročega kroga (za ostra okolja).
7. Sklop električnega sistema
Nadzorna plošča - PLC, kontaktorji, preobremenitveni releji.
Ožičenje - sistem Festoon ali dirigentne palice.
Varnostne naprave -
Vsilna vezja.
Senzorji za zaščito pred preobremenitvijo.
8. Testiranje kakovosti
A. Dimenzijski pregled
Ravnost žarka (± 3 mm nad 10m).
Poravnava kolesa (± 1 mm).
B. Testiranje obremenitve
Statični test - 125% SWL (12,5 ton) 10 minut.
Dinamični test - 110% SWL (11 ton) s polnim potovanjem.
C. Funkcionalni pregledi
Zmogljivost zavor (vsebuje 150% obremenitve).
Točnost aktiviranja mejnega stikala.
9. embalaža in dostava
Modularno demontažo - glavni žarek, končni vozički in elektrika, ki so ločeno zapakirani.
Zaščita - vodoodporni ovoj za morski transport.
Dokumentacija - testna poročila, priročniki in potrdila.
10. Namestitev in zagon
Poravnava snopa vzletno-pristajalne steze-lasersko na ± 2 mm.
Montaža žerjava-priključek modulov.
Končno testiranje - preskusna poteka z dejanskimi obremenitvami.

Pogled delavnice:

Podjetje je namestilo platformo za upravljanje inteligentne opreme in namestilo 310 kompletov (kompletov) robotov za ravnanje in varjenje. Po zaključku načrta bo več kot 500 kompletov (kompleti), stopnja omrežja opreme pa bo dosegla 95%. V uporabi je bilo 32 varilnih linij, nameščenih je 50, stopnja avtomatizacije celotne linije izdelka pa je dosegla 85%.
