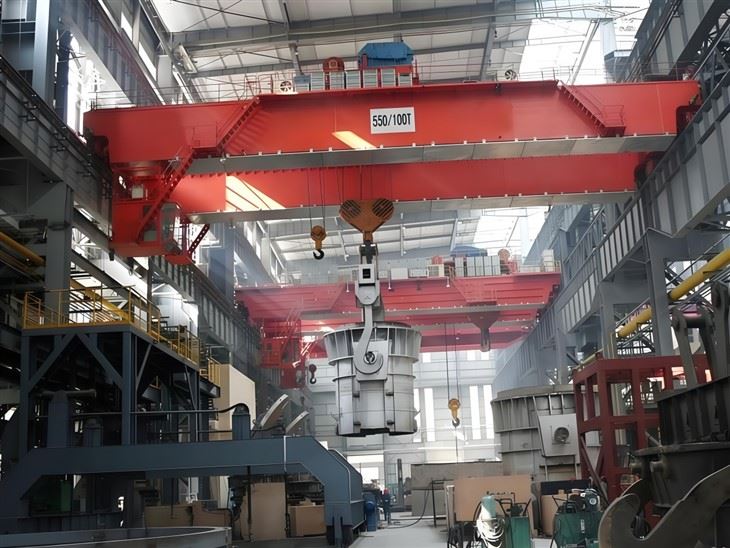

Dvojni nosilec, protieksplozijsko varen mostni žerjav

ZNAČILNOSTI ZASNOVE IN KONSTRUKCIJE

Strukturne spremembe

Materiali,-odporni na iskre: Uporaba platišč iz bronaste/aluminijeve bronaste zlitine ali jeklenih platišč s tekalno-odporno na iskrenje

Orodja, ki-ne iskrijo: Posebna orodja, ki se uporabljajo med vzdrževanjem

Zaščita pred korozijo: Izboljšani premazi za kemična okolja

Ohišja,-odporna proti vžigu: Za aplikacije Zone 20/21/22



KLJUČNA NEVARNA OKOLJA IN APLIKACIJE

Industrija	Tipične lokacije	Prisotne so eksplozivne nevarnosti
Nafta in plin	Rafinerije, ploščadi na morju, vrtalne ploščadi	Metan, propan, vodikov sulfid, hlapi
Kemija in farmacija	Ravnanje s topili, območja mešanja, polimerizacija	Vnetljiva topila, hlapi, fin prah
Rudarstvo (premog)	Podzemni rudniki, obrati za predelavo premoga	Metan (kurišče), premogov prah
Predelava žit in hrane	Mlini za moko, dvigala za žito, sladkorne tovarne	Gorljiv prah (moka, škrob, sladkor)
Aerospace	Kabine za lakiranje, skladišča goriva	Hlapi barve, hlapi reaktivnega goriva
Čiščenje odpadne vode	Digesterske zgradbe, črpalne postaje	Metan, vodikov sulfid
Obdelava kovin	Brušenje aluminija/magnezija, ravnanje s prahom	Kovinski prah (prah skupine E)



TIPIČNE SPECIFIKACIJE

Parameter	Standardni obseg	Posebni premisleki
Zmogljivost	5 - 100 ton	Višje za uporabo v rafinerijah
Razpon	10 - 40 m	Omejeno s klasifikacijo stavb
Hitrost dviganja	1 - 20 m/min	Počasnejši za natančno rokovanje
Hitrost potovanja	10 - 40 m/min	VFD nadzor za gladke zagone
Razred dolžnosti	FEM M5-M6	Pogosto nižja dajatev zaradi okolja
Zaščitni razred	IP55 - IP67	Višja za prašna/mokra okolja
Temperaturni razred	T1-T6 (glede na temperaturo vžiga)	Biti mora pod temperaturo-samovžiga

A Dvogredni mostni žerjav-odporen na eksplozijoje zasnovan za dvižna dela vnevarna okoljakjer so lahko prisotni vnetljivi plini, hlapi ali prah (npr. kemične tovarne, naftni in plinski obrati). Vse električne in mehanske komponente so skladnestandardi{0}}za zaščito pred eksplozijokot nprIECEx, ATEX, GB3836, ali enakovredno.



1. Dvojni škatlasti nosilci (konstrukcija mostu)

Varjeni škatlasti-dvojni nosilci iz-jekla visoke trdnosti

Visoka togost in nosilnost-

Zasnovan za zmanjšanje deformacij in vibracij

Opremljen z vodili za vožnjo z vozičkom

Zagotovljena proti-statična ozemljitev



2. Končni vozički (potovalni mehanizem žerjava)

Končni nosilci -škatle konstrukcije

Eksplozijsko{0}}varni potovalni motorji

Reduktorji z za-zasnovo proti iskrenju

Kovana ali lita-jeklena žerjavna kolesa

Kolesni ležaji z zatesnjenimi ohišji,-ki ne iskrijo

Stroji za pometanje tirov, odbojniki in varovala proti iztirjenju

3. Eksplozijsko{1}}odporen sklop vozička

Ogrodje vozička-za težke obremenitve

Montira se med dvojne nosilce

Materiali proti-iskri, ki se uporabljajo tam, kjer lahko pride do trenja

Opremljen z:

Protieksplozijsko{0}}varni dvižni motor

Protieksplozijsko{0}}varni pogonski motor vozička

Protieksplozijske{0}}zavore



4. Dvižni mehanizem (-odporen proti eksploziji)

Protieksplozijsko{0}}varno električno dvigalo ali vitel

Motor-odporen na eksplozije (oznaka Ex d / Ex e)

Menjalnik z zaprtim mazalnim sistemom

Boben za žično vrv z obdelavo proti-iskrenju

Visoko{0}}trdna žična vrv

Kljukasti blok zkljuka, ki ne{0}}iskri

Omejevalnik preobremenitve (-odporen na eksplozijo)

Zgornje in spodnje mejno stikalo dviga



5. Električni nadzorni sistem (-odporno na eksplozije)

Proti{0}}električna krmilna omarica

Ognjevarna ohišja za stikala in kontaktorje

Lastnovarna krmilna vezja

Protieksplozijsko{0}}varni gumbi in viseča postaja

PLC in VFD (certificirano-za zaščito pred eksplozijo, neobvezno)

Oklopljeni kabli in zatesnjene kabelske uvodnice

6. Sistem napajanja

Protieksplozijsko{0}}varni prevodni sistem

Protieksplozijsko{0}}varni kabelski festonski sistem

Glavno ločilno stikalo (Ex-ocenjeno)

Proti-sistem za ozemljitev in povezovanje



7. Krmilne naprave

Protieksplozijsko{0}}odporni viseči krmilnik

Protieksplozijsko{0}}varni brezžični daljinski upravljalnik (izbirno)

Kabina upravljavca (če se uporablja), opremljena z:

Protieksplozijska{0}}razsvetljava

Klima-odporna proti eksplozijam-

Ognjevarne električne komponente

8. Varnostne in zaščitne naprave

Proti{0}}zaščita pred preobremenitvijo

Potovalna končna stikala (Ex-ocenjeno)

Sistem za zaustavitev v sili

Sistem proti -trčenju (izbirno)

Senzorji temperature na motorjih in zavorah

Ozemljitveni sistem za-preprečevanje iskrenja

9. Mehanska varnost in funkcije proti-iskri

Komponente iz bakra ali-nerjavečega jekla v območjih trenja

Prirobnice proti-iskrilnega kolesa

Zavorne obloge iz ne{0}}železnih kovin

Popolnoma zaprte pogonske enote

10. Pomožne in izbirne komponente

Sistem za-nadzor nihanja

Sistem za spremljanje stanja

Sistem za odkrivanje in gašenje požara

Ohišja,-odporna na prah in pline{1}}

Posebni premazi za korozivna okolja

Skica

Glavna tehnična





Prednosti dvojnega grednega mostnega žerjava-odpornega na eksplozijo

1. Visoka raven varnosti v nevarnih območjih

Eksplozijsko{0}}varni motorji, zavore, nadzorne plošče in končna stikala

Mehanska zasnova proti -iskri zmanjša tveganje vžiga

Lastnovarna električna vezja zagotavljajo zanesljivo delovanje

2. Visoka nosilnost in strukturna trdnost

Struktura dvojnega škatlastega nosilca nudi vrhunsko togost

Primerno zasrednje do težka dvižna dela (10–100+ ton)

Stabilno delovanje tudi pri neprekinjenih delovnih ciklih

3. Največja višina dviga

Voziček poteka med dvojnimi nosilci, kar zagotavlja večjo višino kljuke

Idealno za rastline z omejenim prostorom za glavo

4. Stabilno, gladko in natančno delovanje

Zmanjšano nihanje in vibracije v primerjavi z eno-nosilnimi žerjavi

Izbirni VFD nadzor hitrosti za gladko pospeševanje in zaviranje

Izboljša natančnost pozicioniranja in varnost delovanja

5. Zanesljive protieksplozijsko-komponente

Motorji z oznako Ex{0}} (Ex d / Ex e) in ognjevarna ohišja

Ne{0}}neiskreči materiali, ki se uporabljajo v-območjih z visokim trenjem

Popolnoma zaprti menjalniki preprečujejo puščanje in kontaminacijo

6. Visoka vzdržljivost in dolga življenjska doba

Zaprti električni in mehanski sistemi so odporni proti prahu, plinu in koroziji

Posebni zaščitni premazi za kemična in morska okolja

7. Prilagodljiva konfiguracija in prilagajanje

Plinska okolja cone 1 / cone 2

Prašno okolje cone 21 / cone 22

Prilagojen razpon, višina dviga, hitrost in način krmiljenja

8. Skladnost z mednarodnimi standardi

Ustreza zahtevam ATEX, IECEx, FEM, ISO in CE

Primerno za mednarodne projekte in EPC pogodbe



Uporaba dvojnega grednega mostnega žerjava-odpornega na eksplozijo

Ta žerjav se pogosto uporablja v panogah, kjervnetljive ali eksplozivne snovise obravnavajo.



1. Naftna in plinska industrija

Rafinerije in petrokemične tovarne

Objekti za predelavo LNG in LPG

Priobalne ploščadi in terminali

2. Kemične in petrokemične tovarne

Ravnanje z reaktorji, tlačnimi posodami in kemičnimi vsebniki

Dvigovanje nevarnih surovin in končnih izdelkov

3. Obrati za barve, premaze in topila

Ravnanje z materiali v okoljih z vnetljivo paro

Vzdrževanje opreme za mešanje in shranjevanje

4. Farmacevtska industrija

Varno ravnanje s kemikalijami v nadzorovanih nevarnih območjih

Proizvodni in pakirni obrati z izpostavljenostjo topilom

5. Objekti za nevarnost-eksplozije

Obrati za predelavo žit

Cukrarne

Mlini za moko

Rastline za krmo in gnojila

6. Industrija baterij in nove energije

Obrati za proizvodnjo litijevih baterij

Delavnice opreme za vodikovo energijo

7. Vojaški in posebni industrijski objekti

Tovarne streliva

Prostori za proizvodnjo in skladiščenje eksplozivov



TheDvogredni mostni žerjav-odporen na eksplozijoje izdelan v skladu s strogimi standardi kakovosti, varnosti in-odpornosti na eksplozije, da se zagotovi zanesljivo delovanje vokolja z nevarnim plinom in prahom. Vsi procesi so v skladu zATEX, IECEx, GB3836, FEM, ISO in CEzahteve.



1. Razvrstitev-odpornosti proti zasnovi in ​​eksploziji

Potrdite razvrstitev nevarnega območja:

Plinske cone: cona 1 / cona 2

Območja prahu: cona 21 / cona 22

Določite stopnjo-odpornosti proti eksploziji (Ex d / Ex e / Ex t)

Konstrukcijsko načrtovanje in izračuni obremenitev

Izbor certificiranih protieksplozijsko{0}}odpornih komponent



2. Izbira in pregled surovin

Visok{0}}konstrukcijsko jeklo (Q235B / Q345B ali enakovredno)

Preverjanje materialnih certifikatov

Ultrazvočno testiranje notranjih napak

Peskanje za čiščenje površin in nadzor statike



3. CNC rezanje in priprava plošč

CNC plazemsko ali lasersko rezanje nosilnih plošč, ojačitev, diafragm

Poševni rob za kakovostno varjenje

Pregled dimenzij in označevanje delov



4. Izdelava dvojnega nosilca

4.1 Sklop škatlastega nosilca

Montaža lamelnih plošč, prirobničnih plošč in notranjih diafragm

Natančne šablone zagotavljajo pravilen pregib in poravnavo

4.2 Avtomatsko varjenje

Varjenje pod praškom za glavne šive

Varjenje pod -zaščitnim plinom CO₂ za sekundarne spoje

4.3 Lajšanje stresa in ravnanje

Tretma za lajšanje vibracij ali toplotnega stresa

Mehansko ravnanje za nadzor deformacije

4.4 Ne-destruktivno testiranje

Ultrazvočno testiranje (UT)

Testiranje magnetnih delcev (MT)

Vizualni pregled zvarov



5. Proizvodnja končnih vozičkov in potovalnih mehanizmov

Izdelava škatlastih končnih nosilcev-

CNC obdelava kolesnih sedežev

Namestitev:

Eksplozijsko{0}}varni potovalni motorji

Protieksplozijske{0}}zavore

Zobniški reduktorji

Kovana kolesa žerjava

Poravnava in tekoče-testiranje potovanja



6. Eksplozijsko{1}}odporen voziček in dvižni mehanizem

Montaža okvirja vozička

Namestitev:

Protieksplozijsko{0}}varni dvižni motor

Menjalnik z zaprtim mazanjem

Boben in gred iz žične vrvi

Ne{0}}kavlji in snopi, ki ne iskrijo

Vgradnja omejevalnika preobremenitve in končnih stikal



7. Sestav električnega sistema (-odporen na eksplozije)

Izdelava-električnih krmilnih omar proti eksploziji

Montaža ognjevarnih kontaktorjev in stikal

Lastnovarna krmilna vezja

Protieksplozijsko{0}}varni obesek ali brezžični daljinski upravljalnik

Sistem za ozemljitev in anti{0}}statično lepljenje



8. Površinska obdelava in proti-statično barvanje

8.1 Peskanje

Jeklene površine peskane naSa2.5standard

8.2 Sistem premazov

Anti{0}}epoksi cinkov-osnovni premaz

Epoksi vmesni premaz

Poliuretanski ali poseben protieksplozijsko odporen zaključni premaz



9. Montaža žerjava in pred-namestitev

Montaža dvojnih nosilcev in končnih vozičkov

Namestitev protieksplozijsko{0}}varnega vozička

Montaža napajalnega sistema (zbiralni ali festonski kabel)

Preverjanje električne napeljave in ozemljitve



10. Tovarniško sprejemno testiranje (FAT)

Testiranje vključuje:

Preskus-delovanja brez obremenitve

Preizkus statične obremenitve (125 % nazivne obremenitve)

Preizkus dinamične obremenitve (110 % nazivne obremenitve)

Testi zavor in hitrosti

Preverjanje naprav-za zaščito pred eksplozijami

Preskusi električne izolacije in ozemljitve



11. Certificiranje in dokumentacija

Protieksplozijsko{0}}preverjanje skladnosti

Izdaja:

Certifikati ATEX / IECEx

Poročila o preizkusu obremenitve

Certifikati kakovosti

Priročniki za uporabo in vzdrževanje



12. Pakiranje in prevoz

Eksplozijsko{0}}varne električne komponente, zapakirane v zapečatene lesene zaboje

Strukturni deli zaščiteni z materiali-odpornimi na vlago

Oznaka za varno rokovanje in namestitev



13. -Namestitev in zagon na mestu

Namestitev na nosilce vzletno-pristajalne steze

Preverjanje električne povezave in ozemljitve

Preskušanje obremenitve-na mestu

Eks{0}}varnostno preverjanje zaščite

Usposabljanje operaterja in predaja

Pogled na delavnico:
