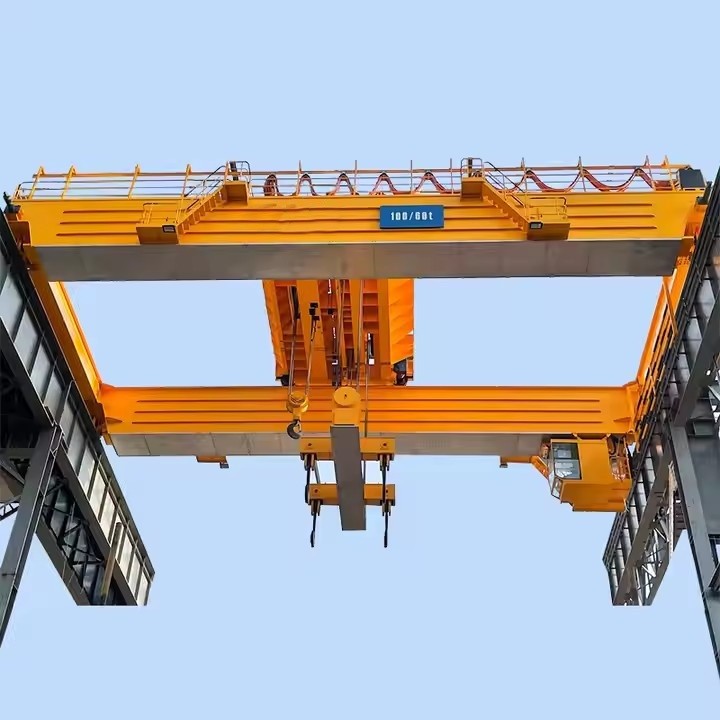

Nadzemni potujoči most Crane



Vrste zgornjih žerjavov mostu:

Vrhunski:

Poteka po tirnicah, nameščenih na vrhu vzletno -pristajalnih tramovih (višja višina dviga).

Obravnava težje obremenitve (do 500+ ton).

Premajhen (Underhung):

Most visi od spodnje prirobnice vzletno -pristajalne grede.

Uporablja se za lažje obremenitve (do 20 ton) in spodnji prostor za glavo.

Gantry Crane (podoben, vendar podprt na tleh):

Namesto gradbene konstrukcije uporablja noge ali noge na tleh.





Varnostne funkcije:

Mejna stikala(preprečuje overtravel).

Zaščita pred preobremenitvijo(preprečuje preseganje zmogljivosti).

Zavore in zasilni postanki.

Sistemi proti trku(za več žerjavov).



Premisleki pri izbiri:

Zmogljivost obremenitve& razpon.

Dvigovanje višine& zgradbena zgradba.

Delni cikel(pogostost uporabe).

Napajanje(Električna proti roku).



Primerjava z drugimi vrstami žerjava

Značilnost	Zgornji mostni žerjav	Gantry Crane	Jib žerjav
Zmogljivost obremenitve	Do 500+ tone	Do 500+ tone	Do 20 ton
Mobilnost	Fiksni sistem vzletno -pristajalne steze	Lahko je mobilna (nameščena na železnici)	Fiksno ali nameščeno na steno
Pokritost	Velik razpon	Velik razpon	Omejen na majhen polmer
Talni prostor	Brez ovire tal	Zahteva zemeljski prostor	Zavzame talni prostor
Najboljše za	Tovarne, skladišča	Zunanja dvorišča, ladjedelnice	Delavnice, nalaganje zalivov







Annadzemni potujoči most CraneSestavljen je iz več ključnih komponent, ki skupaj dvignejo, premikajo in pozicionirajo težke obremenitve. Spodaj je podrobna razčlenitev glavnih komponent:

1. most (glavni nosilec)

ThePrimarni vodoravni žarekki obsega širino delovnega območja.

Lahko:

Eno-dar:Lažje obremenitve (do ~ 20 ton), stroškovno učinkovite.

Dvojno deklico:Težje obremenitve (do 500+ tone), bolj toge in stabilne.

Narejen izjekleni škatlicialiI-žarkiza moč.

2. končni tovornjaki (končne vozičke)

Nahaja se na vsakem koncu mostu, opremljen zkolesaza gibanje.

Vsebujepogonski motorji(za pogonske žerjave) ali ročne potisne mehanizme.

Teči poTirnice vzletno -pristajalne stezeZa premikanje žerjava po dolžini.

3. Sistem vzletno -pristajalne steze

Podpira žerjav in mu omogoča potovanje.

Je sestavljen iz:

Žaleli vzletno -pristajalne steze(nameščena na zgradbo ali stebre).

Tirnice vzletno -pristajalne steze(Jeklene proge za gladko gibanje).

Vrste:

Vrhunski:Tirnice, nameščene na vrhu žarkov (večja zmogljivost).

Underhung (premajhen):Žerjav visi z tirnic na spodnji pristojnosti (prihrani prostoro za glavo).

4. DELOVANJE

Dvigovalni mehanizem, ki dviguje\/znižuje obremenitev.

Vrste:

Električno dvigalo(Pogosto, poganja motor).

Žična vrv(za težke obremenitve).

Verižno dvigalo(ročno ali električno, za lažje obremenitve).

Vključuje:

Blok kljuke(pritrdi na obremenitev).

Sistem bobna ali jermenice(za vijuganje vrvi\/verige).

Zavora(varnostna ključavnica).



5. voziček

Premaknedvigalo vodoravnoob mostu.

Lahko:

Motorni voziček(električni pogon za natančnost).

Ročni voziček(potisnjeno z roko).

Nameščen naMost Mostprek koles ali zobnikov.



6. Nadzor

Omogoča upravljavcu, da manevrira žerjav.

Vrste:

Obesek za nadzor(ročni, žični krmilnik).

Radijski daljinski upravljalnik(brezžično delovanje).

Kabina(Za velike žerjave operater sedi v kabini).

.

7. Električni sistem

Poganja gibanje in dviganje žerjava.

Vključuje:

System Festoon(Upravljanje kablov za napajanje\/podatke).

Prevodniške palice(za dovajanje električne energije v velikih žerjavih).

Pogoni s spremenljivo frekvenco (VFD)(za nemoten pospešek).

8. varnostne naprave

Mejna stikala(preprečuje prekomerno potovanje).

Zaščita pred preobremenitvijo(zmanjša moč, če je presežena zmogljivost).

Gumb za zaustavitev v sili(takojšnjo zaustavitev).

Senzorji proti trku(za več žerjavov).

Opozorilni alarmi(slišni\/vizualni signali).

9. Bojarji in medpomnilniki

Absorbira vpliv nakonec potovanjada prepreči škodo.

Lahkogumijasta, hidravlična ali spomladanska.

10. festoon \/ kabelski kolut

Ko se premika žerjav, upravlja z napajalnimi in krmilnimi kabli.

Preprečuje zapletanje in škodo.



​

Skica

Glavna tehnična





Prednosti zgornjih potujočih mostnih žerjavov

Zmogljivi žerjavi potujočih mostov se zaradi svoje učinkovitosti, vsestranskosti in varnosti pogosto uporabljajo v industrijskih in komercialnih okoljih. Tu so njihove ključne prednosti:

1. zmogljivost visoke obremenitve

Lahko obvladuje obremenitve, ki segajo odOd 1 tone do 500 ton, odvisno od oblikovanja.

Dvojni žerjaviso idealni za izjemno težke obremenitve.

2. Učinkovita uporaba prostora

Delujenad nivojem tal, Osvobojanje dragocenega delovnega prostora.

Brez ovir za zemeljska vozila ali delavce.

3. Natančno ravnanje z obremenitvijo

Gladko gibanje zspremenljivo krmiljenje hitrosti(VFDS za električne žerjave).

Natančno pozicioniranje za naloge montaže, obdelave ali skladiščenja.

4. široko območje pokritosti

Lahko obsega velika delovna območja (npr. Skladišča, proizvodne linije).

Dolge razdalje potovanjavzdolž vzletno -pristajalne tirnice.

5. Trajnost in dolgo življenjsko dobo

Zgrajena zTežko jekloza dolgoročno zanesljivost.

Nizko vzdrževanje v primerjavi z mobilnimi žerjavi.

6. Varnostne lastnosti

Zaščita pred preobremenitvijo, mejna stikala in zasilne zavore.

Zmanjšano ročno dvigovanje, zmanjšanje poškodb delavcev.

7. Prilagodljive konfiguracije

Na voljo vEnovrstni, dvojni, dvojni, vrhunski ali Underhungoblikovanje.

Lahkoavtomatiziranos pametnimi kontrolami za industrijo 4. 0 aplikacije.

8. stroškovno učinkovito ravnanje z materiali

Zmanjša stroške dela in pospeši delovne tokove.

Nižji operativni stroški v primerjavi z viličarji ali mobilnimi žerjavi.



Aplikacije nadzemnih potujočih mostnih žerjavov

Ti žerjavi se uporabljajo v različnih panogah za dvigovanje, premikanje in pozicioniranje težkih materialov. Skupne aplikacije vključujejo:

1. proizvodni in montažni obrati

Premikanje surovin, strojev in končnih izdelkov.

Avtomobilska industrija: Ravnanje z motorji, podvozje in težke komponente.

Jekleni mlini: Prevoz staljenih kovin, tuljav in konstrukcijskih žarkov.

2. skladiščenje in logistika

Nalaganje\/raztovarjanje težkih palet in posod.

Distribucijski centri: Zlaganje in pridobivanje blaga v skladiščih z visokimi ploščami.

3. Gradbeni in težki inženiring

Montažni sklop strukture.

Ravnanje z betonskimi ploščami, jeklenimi tramovi in ​​gradbenimi materiali.

4. elektrarne in energetski sektor

Vzdrževanje turbin, generatorjev in transformatorjev.

Ravnanje z gorivom v jedrskih ali premogovnih rastlinah.

5. ladjedelništvo in pristanišča

Premikajoči se ladijski deli, motorji in veliki kovinski odseki.

DocKyards za nakladanje\/razkladanje tovora.

6. Aerospace industrija

Ravnanje z letalskimi krili, trupom in komponentami motorja.

Natančno pozicioniranje v montažnih linijah.

7. obdelava rudarjenja in materiala

Prevoz rude, mineralov in težkih strojev.

Livarne za ravnanje z plesni in ulitki.

8. avtomobilski in težki stroji

Delovanje montažnih linij za vozila in industrijsko opremo.

Stiskalnice, matrice in robotska integracija.





1.Dign in inženiring
Zbiranje zahtev:

Določena so zmogljivost obremenitve (npr. 10T, 50T, 100T itd.), Razpon, višina dviga in operativno okolje.

Ocenjene so potrebe po prilagajanju, kot so načini nadzora (obesek, brezžična, kabina) in posebne značilnosti (npr. Proti trk, zaščita pred preobremenitvijo).

Predhodni dizajn:

Strukturni inženirji in oblikovalci žerjavov ustvarjajo začetno zasnovo žerjava, vključno z glavnim žarom, končnim prevoznikom, dvigovalnim sistemom, vozičkom, mehanizmom potovanja in drugimi komponentami.

Izračun in simulacija:

Izračuni obremenitve se izvajajo za zagotovitev, da lahko žerjav upravlja določeno zmogljivost.

Analiza končnih elementov (FEA) se lahko uporabi za simulacijo napetosti in odklona v strukturi, da se zagotovi varnost in stabilnost.

Podroben dizajn:

Po odobritvi so narejene podrobne risbe za vsak del, vključno z glavnim nosilcem, končnim prevoznikom, dvigom, motorje, krmilnimi sistemi in varnostnimi funkcijami.

2. Materialna naročila
Izbira surovin:

Kakovostni materiali, kot so jeklo, legirano jeklo, kovano jeklo in električne komponente, se pridobivajo v skladu s specifikacijami.

Gradivo se pregledajo glede certificiranja kakovosti in skladnosti z industrijskimi standardi (npr. ISO, CE).

Komponenta vira:

Standardne komponente, kot so motorji, dvigala, krmilne plošče, mejna stikala in varnostne naprave, se pridobivajo od zanesljivih dobaviteljev.

3. Izdelava komponent
Glavni nosilci:

Rezanje in varjenje jeklenih plošč, ki tvorijo mostni nosilci.

Nosilca je sestavljena z varilnimi ali pritrdilnimi odseki, s čimer zagotavlja, da izpolnjuje potrebno moč in natančnost.

Končna montaža prevoza:

Končna vozila je izdelana in sestavljena, da drži žerjav na tirnicah vzletno -pristajalne steze.

Kolesni sklopi so nameščeni za nemoteno potovanje po tirnicah.

Sistem dvigala in vozičkov:

Sestavljena je dvigalna enota (električna ali ročna), vključno z bobnom, žično vrvjo, kaveljo in motorjem.

Sistem vozičkov je zgrajen za prevoz dvigala čez most, vključno z vozički in mehanizmi pogona.

Mehanizem potovanja žerjava:

Žerjavska kolesa so nameščena na končnih vozičkih, kar zagotavlja gladko vodoravno gibanje.

Pogonski sistem je nameščen za nadzor hitrosti potovanja.

4. Sklop žerjava
Namestitev glavnega žarka:

Sestavljeni glavni nosilec je dvignjen in nameščen na končne vozičke.

Nosilca je poravnana, da se zagotovi strukturna celovitost.

Namestitev vozička in dvigala:

Sistem vozičkov je nameščen na glavnega nosilca, dvigalo pa je nameščeno na voziček.

Obremenitvena veriga ali žična vrv je nameščena in testirana za nemoteno delovanje.

Nastavitev mehanizma potovanja:

Klata žerjava so nameščena, pogonski mehanizem pa je povezan s krmilnim sistemom za vodoravno gibanje.

5. Namestitev električnega in krmilnega sistema
Ožičenje in nadzorna plošča:

Nadzorna plošča je nameščena in ožičena za upravljanje vseh gibov žerjava (dviganje, voziček, potovanja z žerjav).

Omejitvena stikala, gumbi za zaustavitev v sili in varnostni alarmi so vgrajeni v krmilni sistem.

Namestitev motorja in prestave:

Motorji za dvigovanje, potovanja in voziček so nameščeni in povezani z njihovimi sistemi zobnikov.

Testiranje nadzornih sistemov:

Nadzorni sistemi se preverjajo, da se zagotovi pravilno integracijo možnosti za obesek, brezžični daljinski upravljalnik ali možnosti krmiljenja kabine.

6. testiranje in nadzor kakovosti
Testiranje obremenitve:

Žerjav je podvržen statičnemu testiranju obremenitve (za preverjanje stabilnosti) in dinamičnega testiranja obremenitve (za preverjanje operativnih zmogljivosti v dejanskih delovnih pogojih).

Zaščita za preobremenitev in mejna stikala se testirajo, da se zagotovi pravilno delovanje.

Testiranje varnostnega sistema:

Zvočni in svetlobni alarmi, mejna stikala, gumbi za zaustavitev v sili in varnostne naprave so preizkušeni na funkcionalnost.

Testiranje gibanja:

Vse gibanje, gibanje, gibanje vozičkov, potovanja mostov in nadzor nad premikom-so testirani na nemoteno delovanje in natančnost.

Električno testiranje:

Vse električne komponente se testirajo na pravilno ožičenje, ozemljitev in komunikacijo med sistemi.

Dokumentacija in certificiranje:

Žerjav se pregleda v skladu z mednarodnimi varnostnimi standardi in podvrže certifikatu ustreznih organov (npr. CE, ISO).

Pripravljeni so testna potrdila za motorje, žerjave in testiranje obremenitve.

7. Končni pregled in slikanje
Vizualni pregled:

Opravljen je temeljit pregled, da se zagotovi, da žerjav izpolnjuje oblikovne specifikacije in varnostne zahteve.

Slika:

Žerjav je naslikan s kakovostnimi protikorozijskimi premazi, da ga zaščiti pred okoljskimi razmerami.

Označevanje in označevanje:

Varnostne nalepke, opozorila in oznake zmogljivosti se za pravilno identifikacijo uporabljajo za žerjav.

8. Dostava in namestitev
Dostava:

Žerjav je skrbno razstavljen na prenosljive dele (po potrebi) in odposlan na lokacijo stranke.

Namestitev:

Žerjav je nameščen na kraju samem in izdelane so vse povezave (moč, mehanski, krmiljenje).

Končno zagon:

Žerjav je naročen tako, da ga vodi z vrsto operativnih testov, da se zagotovi pravilno.

Usposabljanje operaterja se po potrebi izvaja za varno in učinkovito uporabo.

9. Podpora za namestitev
Izobraževanje strank:

Usposabljanje operaterja o tem, kako varno in učinkovito uporabljati žerjav.

Urnik vzdrževanja:

Zagotavljanje načrta vzdrževanja za nadaljnje delovanje žerjava, vključno z rednimi pregledi, mazanjem in testiranjem.

Podpora za poprodaj:

Ponudba rezervnih delov, odpravljanje težav in popravila.

Pogled delavnice:

Podjetje je namestilo platformo za upravljanje inteligentne opreme in namestilo 310 kompletov (kompletov) robotov za ravnanje in varjenje. Po zaključku načrta bo več kot 500 kompletov (kompleti), stopnja omrežja opreme pa bo dosegla 95%. V uporabi je bilo 32 varilnih linij, nameščenih je 50, stopnja avtomatizacije celotne linije izdelka pa je dosegla 85%.
