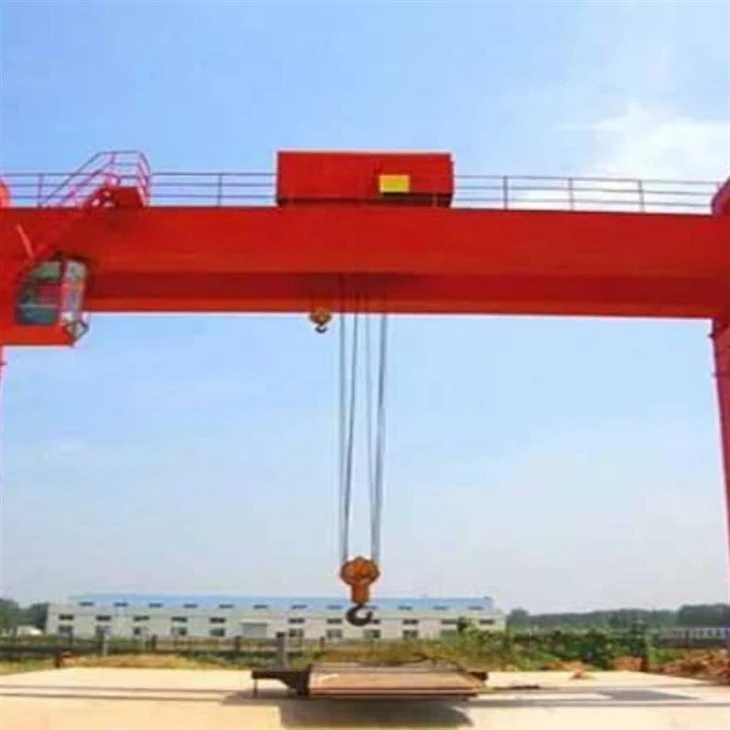

Električno dvigalo dvojnega nosilca gantry Crane

AnElektrično dvigalo dvojnega nosilca gantry Craneje vrsta opreme za dvigovanje težke dežurne, ki je zasnovana za učinkovito ravnanje z materiali v velikih notranjih ali zunanjih okoljih. Ta žerjav združuje strukturno moč aDvojna zasnova gantryz operativno učinkovitostjoelektrično dvigalo, zaradi česar je idealen za dvigovanje in prevoz medija do težkih tovorov v širokem razponu.

Za razliko od nadzemnih žerjavov, ki zahtevajo povišane tramove vzletno-pristajalne steze, ta gantry žerjav poteka na tirnicah ali kolesih na prizemlju, ki jih podpirata dve togi nogi. TheDvojna konfiguracija nosilcazagotavlja vrhunsko zmogljivost obremenitve in višino dviga v primerjavi z enim modelim, medtem ko je integriranelektrično dvigalozagotavlja gladke, natančne in zanesljive dvižne operacije.

Ključne značilnosti

Dvojna struktura nosilca: Ponuja izboljšano moč in stabilnost, ki podpirajo večje dvižne zmogljivosti in širše razpone.

Električno dvigalo: Nameščen na vozičku, ki se premika po nosilcih, kar omogoča navpično dvigovanje in vodoravno potovanje.

Na tleh: Poteka po tirnicah ali kolesih, zaradi česar je primeren tako za notranje kot na prostem.

Prilagodljivo: Lahko je prilagojena za različne zmogljivosti za obremenitev, razpone, višine dviganja in operativne funkcije, kot sta daljinski upravljalnik ali avtomatizacija.

Skupne aplikacije

Skladišča in logistični centri

Jeklena izdelava in kovinski obdelovalni dvorišči

Gradbena mesta in prednastavljena dvorišča

Delavnice in težka območja montažnih strojev

Pristanišča, ladjedelnice in območij za shranjevanje na prostem

Core Components Plc, motor, ležaj, menjalnik, motor, tlačna posoda, prestava, črpalka

Kraj izvora Henan, Kitajska

Garancija 1 leto

Teža (kg) 30000 kg

Uporaba montažnega dvorišča, gradbenega mesta, skladišča itd.

Ime izdelka 40 tone Straddle Carrier guma utrujena enojna nosilca

Žerjav tipa A, en sam nosilec, dvojni nosilec nosilca

Zahteve za dvigovanje mehanizma za stranke

Nadzorna metoda Nadzor v kabini+daljinski upravljalnik

Dvižna zmogljivost 5 ~ 1200 ton

Več načinov krmiljenja gre naravnost, prečna potovanja, volan vrtiljak itd.

Namestite na kraju samem in na spletu

Motorna znana znamka

Delovna dolžnost A3 ~ A5

Dvojni glavni nosilci

Dva vzporedna horizontalna tramova, ki tvorita glavno strukturo obremenitve.

Zagotovite podporo za voziček in električno dvigalo.

Zagotovite visoko obremenitev in minimalen odklon med dvigovanjem.

Podporne noge

Dve navpični ali nagnjeni nogi podpirata noge in obremenitev preneseta na tla.

Iz jekla in je lahkoškatlaaliA-okvirv oblikovanju.

Električno dvigalo

Nameščen na aVozičekTo poteka vzdolž zgornje ali spodnje prirobnice nosilcev.

Vključuje motor, menjalnik, boben, žično vrv (ali verigo) in dvižno kavelj.

Uporablja se za navpično dvigovanje in znižanje obremenitve.

Voziček (rakovska enota)

Nosi električno dvigalo in se premika vodoravno po nosilcih.

Omogoča natančno pozicioniranje obremenitve po širini razpona žerjava.

3.END CARRIAGES \/ KOLESA

Nahaja se na dnu nog, ohišjepotovalna kolesa.

Omogočite celotnemu žerjavu, da se premika po tirnicah (nameščenih z železnico) ali ravno površino (gumijastega).

Poganjajo motorji zaDolgo potovalno gibanje(vzdolž zaliva ali dvorišča).

4. MEHANIZACIJSKI MEHANIZIJA

Ključne komponente pogonskega sistema potovalnega mehanizma: Electric Motors: Zagotovite moč za gibanje. Gearboxes: Nadzirajte hitrost in navor motorjev. Hladne kolesa in tirnice: Kolesa so nameščena na dnu nog ali na vozičku. Običajno so izdelani iz jekla z visoko trdnostjo za obdelavo težkih tovorov. Na tleh ali snopu so pritrjeni, ki vodijo kolesa za nemotena potovanja.

Zavorni sistem: Elektromagnetne ali mehanske zavore zagotavljajo stabilnost s preprečevanjem neželenega gibanja, ko stacionarno.kontroli: upravljajo ročno (prek nadzorne plošče ali obeska) ali prek brezžičnih daljinskih upravljalnih sistemov.

Vrste mehanizmov potujočih mehanizmov, gibanje gantry: celotna struktura gantry žerjava se premika po fiksni železniškem sistemu. Trgovanje: voziček, opremljen z dvigalom, vodoravno potuje po snopu (navzkrižni potovanja), medtem ko gantry ostane mirno.

Varnostni mehanizmi: naprave proti trku: preprečite naključne vplive med žerjavi ali konstrukcijami. Stikala za omejitev: Zagotovite varno zaustavitev na končnih točkah.

Nasveti za vzdrževanje, redno pregledujte kolesa in tirnice glede obrabe in poravnave. Izpolnite gibljive dele, da zagotovite nemoteno delovanje. Preverite električni sistem za napake ali poškodbe.

5. Potovalni mehanizem

1. Okvir za vozičke: robustna jeklena konstrukcija, zasnovana za podporo dvigalu in upravljanju težkih obremenitev. Povezuje vse komponente mehanizma vozičkov. Wheels: voziček je opremljen s kolesi (običajno štiri ali več), ki potekajo vzdolž prirobnice gantry žarka ali namenske steze. Kolesa so običajno izdelana iz jekla z visoko trdnostjo in so lahko navadna, obrobna, odvisna od oblikovanja ali žarkov.

2. Električni motor: Poganja gibanje vozičkov. Motorji so pogosto opremljeni s pogonom s spremenljivo frekvenco (VFD) za gladko pospeševanje in pojemka. Zgodovina: pretvori vrtilno hitrost motorja v želeni navor in hitrost za premikanje vozička. Vloge in gredi: Prenos moči od motorja na kolesa.

3. UPERTIRANO prek: Obesek za nadzor: žični krmilnik, suspendiran iz žerjava.Remote Control: brezžično delovanje z radiofrekvenco.

Nadzor v kabini: Za večje žerjave je lahko zagotovljena kabina operaterja.

4. Bralni sistem: vključuje mehanske ali elektromagnetne zavore, da se ustavijo in zadržijo voziček na mestu. Zavore se samodejno vključijo, ko se napajajo ali ko je voziček nepremičen.

Žerjalovo kolo

Ključne značilnosti žerjavih platišč; material: običajno iz jekla z visoko trdnostjo ali legiranimi materiali, da prenesejo težke obremenitve in uporne obrabe. Običajni materiali vključujejo ogljikovo jeklo, kovano jeklo ali toplotno obdelano jeklo za izboljšanje trajnosti.

Oblikovanje: Ravna kolesa: Uporablja se za tirnice z ravnim vrhom, ki omogočajo fleksibilnost stranskega gibanja. Preplavljena kolesa: Na eni strani imajo prirobnico, da preprečite iztirjenje in vzdržujete poravnavo z železnico. Kolesa z opričevanim kolesom: Zagotovite dodatno varnost tako, da kolo varno hranite na prostem.

Profil tekalne plasti: zasnovan tako, da enakomerno porazdeli obremenitev in zmanjšuje obrabo. DIMIMENSIONS: Razlikujte se glede na velikost in zmogljivost Crane.Key Parametri vključujejo premer kolesa, širino tekalne plasti in debelino prirobnic. Namestitev na osi ali gredi, bodisi neposredno ali skozi ležaje. Bearings zmanjšuje trenje in omogoči gladko vrtenje.

Kuka žerjava

Ključne značilnosti materiala z žerjavi: običajno izdelano iz visoko trdnih materialov, kot je kovano jeklo ali zlitinsko jeklo.

Oblikovanje: Enotna kavelj: Preprost, raven dizajn, ki se uporablja za splošne dvižne naloge. Dvouble kavelj: ima dve zobnici, ki se uporabljata za uravnoteženje težjih obremenitev in zmanjšanje napetosti na vsaki kavelj.Roting kavelj: omogoča 360- vrtenje za natančno pozicioniranje obremenitve.

Zmogljivost obremenitve: Različno se razlikuje glede na zasnovo in uporabo žerjava. Označeno je na kljuki za varnost operaterja.

Oblike kavelj: C-kljuka: Uporablja se za ravnanje z tuljavami in valjastimi obremenitvami. Kljuk: ima krožno oko za varno pritrditev na dvigalo ali verigo. Clevis kavelj: vključuje Clevis in PIN v obliki črke U za hitro pritrditev.

Motor

Ključne značilnosti motorjev Crane Motors: Motorji za indukcijo kletke veverice: običajno se uporabljajo za njihovo vzdržljivost in nizko vzdrževanje. Za aplikacije, ki zahtevajo konstantno hitrost. Motorji indukcijskih motorjev z zatiranjem obroča: Uporablja se tam, kjer je potrebna spremenljiva hitrost, na primer v mehanizmih za dvig. Vgrajenih motorjev: zagotovite natančen nadzor, ki se pogosto uporabljajo v vgrajenih sistemih.

Ocena moči: sega od nekaj kilovatov za majhne žerjave do sto kilovatov za težke industrijske žerjave. Ocena je odvisna od dvižne zmogljivosti in operativnih potreb žerjava.

Oblikovanje: Delovni cikel: zasnovan za prekinitveno ali neprekinjeno delovanje, odvisno od aplikacije. Insulacija: Visokokakovostna izolacija, da prenese ostra industrijska okolja. Ohlajanje: Opremljeno s hladilnimi sistemi (hlajen z ventilatorjem ali tekočino), da se prepreči pregrevanje.

Krmilne značilnosti: Motorji pogosto delujejo s spremenljivimi frekvenčnimi pogoni (VFD) ali krmilniki motorja za: krmiljenje hitrosti.

Alarmni sistem zvoka in svetlobe in omejitveno stikalo

Key Features of the Alarm System,Audible Alarm (Sound)Emits a loud, distinct sound, such as a siren or buzzer, to alert workers.Typically activated during crane operation, load movement, or in emergencies.Sound level: Adjusted to ensure audibility over background noise.Visual Alarm (Light);High-intensity flashing or rotating lights (commonly red or yellow) provide a visual warning.Helps alert personnel in noisy environments or when hearing Uporablja se zaščita.

Kontrolna integracija; samodejno aktivirana med posebnimi operacijami (npr. Operater, ki se dviga, potuje) ali ročno. Če integriramo z drugimi varnostnimi sistemi, kot so senzorji proti trku. Funkcije opozorila o gibanju alarmnega sistema: opozarjajo delavce, ko je žerjav ali obremenitev v gibanju. Preprečevanje signala: signalne ovire ali bližine ali bližine druge opreme.

Nujna indikacija: poudarite napake, preobremenitvene pogoje ali druge nujne primere. Nasveti za vzdrževanje Redno preizkušajo ravni zvoka in vidljivost svetlobe. Replace Dotrajane žarnice, LED ali zvočnike. Zagotovite pravilno ožičenje in povezavo s krmilnim sistemom.

Varnostne naprave

Varnostne naprave v stacionarnih žerjavih za gantry, varnostne naprave v stacionarnih žerjavih so bistvene za zaščito delavcev, opreme in materialov med delovanjem. Pomagajo preprečiti nesreče, zagotavljajo nemotene operacije žerjava in upoštevajo predpise o varnosti na delovnem mestu.

Uporablja se v stacionarnih žerjavih: Funkcija zaščitne naprave za preobremenitev: preprečuje, da bi žerjav dvignil obremenitve, ki presegajo njegovo nazivno zmogljivost.

Mehanizem: opremljen z obremenitvenimi celicami ali merilniki napetosti za merjenje teže obremenitve. Automatsko prekine delovanje dvigala, če obremenitev presega mejo. Pomembnost: ščiti strukturo žerjava in preprečuje nesreče, ki jih povzroča preobremenitev.

Naprave proti trku, Funkcija: odkrije bližino drugih žerjavov, struktur ali ovir. Mehanizem: uporablja senzorje, kot so ultrazvočni, infrardeči ali radar za odkrivanje objektov. Prevede alarme ali ustavi gibanje žerjava, da se prepreči trkanje in zmanjša tveganje za večkratno okolje.

Sistem za zaustavitev v sili, funkcija: Omogoča operaterjem, da takoj ustavijo vse operacije žerjava v nujnih primerih. Mehanizem: deluje prek gumbov, ki se nahajajo na nadzorni plošči, daljinskem upravljanju ali na dostopnih položajih.

Funkcija anti-SWAY, funkcija: Zmanjša se zasukanje obremenitve med dvigovanjem in gibanjem. Mehanizem: Uporablja napredne krmilne sisteme za preprečevanje nihalnih učinkov. Senzors in programsko opremo za dinamično prilagajanje hitrosti motorja. Pomembnost: izboljša natančnost in varnost med obdelavo obremenitve.

11. Kontrolni način

1. Vrste krmilnih načinov za stacionarne žerjave za gantry, Obesek za nadzor; Opis: Operater uporablja žično ali brezžično obesko krmilno enoto za upravljanje žerjava z varne razdalje.

2. Nadzor v kabini; Opis: Operater je nameščen v kontrolni kabini, ki je nameščena na žerjavu ali v bližini delovne poti žerjava.

3. daljinski upravljalnik; Opis: Uporablja brezžično napravo za daljinsko upravljanje, ki jo je mogoče ročno ali nositi na telesu operaterja.

4.avtomatski nadzor (avtomatizirani nadzor); Opis: Žerjav deluje v skladu z vnaprej programiranimi ukazi in sekvenci brez intervencije operaterja.components: Vključuje senzorje, programabilne logične krmilnike (PLC) in programsko opremo za nadzor, ki upravlja funkcije žerjava.

Skica

Glavna tehnična

Prednosti električnega dvigala dvojnega nosilca gantry Crane

Kapaciteta visoke obremenitve

Dvojna zasnova nosilca podpira težje obremenitve v primerjavi z enojnimi žerjavi, običajno do 50 ton ali več.

Večja dvižna višina

Z dvigalom, nameščenim med ali na vrhu nosilcev, ponuja boljši odmik in višje dvižne višine.

Izboljšana stabilnost in trajnost

Dva nosilca enakomerno porazdelita obremenitev, kar zmanjšuje stres in odklon.

Idealno za zahtevne, neprekinjene operacije.

Učinkovito ravnanje z materiali

Theelektrično dvigaloZagotavlja gladko, hitro in natančno dvigovanje z minimalnimi ročnimi napori.

Zmanjšuje čas cikla in poveča produktivnost.

Delovanje na zemlji

Ne potrebuje povišanih struktur vzletno -pristajalnih stez, zaradi česar je idealna za zunanja dvorišča ali začasne nastavitve.

Prilagodljiva namestitev

Se lahko uporablja tako v zaprtih delavnicah kot na zunanjih gradbenih ali skladiščnih dvoriščih.

Enostavno prestaviti, če je nameščen na kolesih ali železniških sistemih.

Prilagodljiv dizajn

Nastavljiv razpon, višina in hitrost dvigovanja.

Neobvezne funkcije vključujejo protivojne sisteme, avtomatizacijo in daljinske upravljalnike.

Stroškovno učinkovit za velike površine

Odpravlja potrebo po stalnih podpornih podpornih gradbenih podpor ali stebrov v primerjavi z zgornjimi žerjavi.

Še posebej ekonomičen v odprtih ali pol pokritih prostorih.

Izboljšana varnost

Vgrajeni varnostni sistemi, kot so omejitvena stikala, zaščita pred preobremenitvijo in zaustavitev v sili.

Izboljšan nadzor in zanesljivost operaterja z električnim delovanjem.

Nizko vzdrževanje

Električni dvižni sistemi so razmeroma nizko vzdrževanje in jih je enostavno pregledati.

Rezervni deli so široko dostopni in standardizirani.

Uporaba električnega dvigala dvojnega nosilca gantry Crane

Proizvodne in montažne elektrarne

Ravnanje s težkimi komponentami, stroji in sklopi.

Podpira proizvodne linije z visoko količino, ki zahtevajo natančno dvigovanje in namestitev.

Jeklena in kovinska dvorišča

Dvigovanje jeklenih plošč, tuljav, palic in izdelanih konstrukcij.

Idealno za robustna okolja in zahteve z visoko obremenitvijo.

Gradbena mesta

Premikajoči se montažni betonski segmenti, tramovi in ​​veliki gradbeni materiali.

Pogosto se uporablja za gradnjo mostov, infrastrukturne projekte in montažne dvorišča.

Skladišča in shramba

Nalaganje in raztovarjanje težkega tovora, palet in obsežnih izdelkov.

Učinkovit za organizacijo zalog v velikih zunanjih ali pol pokritih prostorih.

Ladjedelništvo in morska dvorišča

Ravnanje z ladijskimi deli, motorji in konstrukcijskimi bloki.

Primerno za uporabo na obalni ali pristanišču, kjer je potrebna mobilnost v prizemlju.

Elektrarne in dvorišča opreme

Dvigovanje težkih električnih komponent, kot so transformatorji in turbine.

Uporablja se pri vzdrževalnih, montažnih in namestitvenih delih.

Logistika in ravnanje z vsebniki

Premikanje težkih tovorov na tovornih dvoriščih in skladiščih.

Ponuja ekonomično alternativo nadzemnim žerjavom v velikih zunanjih prostorih.

Objekti za rudarjenje in težka oprema

Prevoz velikih delov, orodja in surovin.

1. faza oblikovanja: Določite parametre žerjava, kot so nazivna obremenitev, razpon in višina dviga, glede na potrebe in delovno okolje stranke. Izvedite podrobno konstrukcijsko zasnovo, vključno z glavnim žarek, končnim žarkom, žerjavom, mehanizmom za dvigovanje itd., Da zagotovite, da zasnova ustreza varnostnim standardom in zahtevami uporabe. Izberite ustrezne materiale glede na zasnovo, običajno visoko trdno jeklo, da zagotovite stabilnost in trajnost konstrukcije.

2. Faza izdelave: Pripravite potrebne surovine in dele v skladu z oblikovalskimi risbami. Jeklo rezajte, upognite in oblikujte, da pripravite konstrukcijske sestavine, kot so glavni žarki in končni tramovi. Zvijte različne komponente in jih sestavite v celotno strukturo. Ta korak zahteva zajamčeno kakovost varjenja, da se zagotovi moč in stabilnost.

3. Obdelava: Obdelava ključnih komponent, kot so motorji, prestave, ležaji itd., Da se zagotovi, da njihova velikost in natančnost izpolnjujejo zahteve. Protikorozijska obdelava komponent, kot sta slikarstvo in pocinkanje, poveča trajnost in estetiko opreme.

4. Namestitev električnega sistema: Namestite električne komponente, kot so motorji, krmilniki, stikala, senzorji in alarmni sistemi. Priključite in žični kabli, da zagotovite normalno delovanje električnega sistema.

5. Faza montaže: Sestavite vse komponente in sisteme kot celoto, povežite mehanizem dvigala, mehanizem za izvajanje vozičkov in nadzor. Izvedite celovit pregled sestavljenega žerjava, da zagotovite, da vse komponente in sistemi delujejo pravilno, in izvedite predhodno odpravljanje napak.

6. Faza testiranja: izvedite statični test obremenitve na žerjavu, da preverite strukturno trdnost in stabilnost. Izvedite dinamični test na žerjavu, vključno s testi o dvigovanju, premikanju, zaviranju in drugih funkcijah, da zagotovite, da njegova zmogljivost ustreza oblikovalskim zahtevam. Preverite funkcije varnostnih naprav, kot so mejna stikala, zaščita pred preobremenitvijo itd., Da zagotovite varnost opreme med delovanjem.

7. Nadzor kakovosti: Izvedite nadzor kakovosti na vsaki povezavi v proizvodnem procesu, da zagotovite skladnost z industrijskimi standardi in zahtevami kupcev. Zabeležite različne podatke in rezultate pregledov v proizvodni proces za poznejšo sledljivost in analizo.

8. Dostava in namestitev: spakirate in pripravite dokončani žerjav za prevoz, da se zagotovi, da se med prevozom ne poškoduje. Žerjav dostavite na stranko za namestitev in izvedite napake in sprejemanje na kraju samem. Strankam zagotovite usposabljanje za operacijo, da zagotovite, da so sposobni uporabljati in vzdrževati žerjav.

Pogled delavnice:

Podjetje je namestilo platformo za upravljanje inteligentne opreme in namestilo 310 kompletov (kompletov) robotov za ravnanje in varjenje. Po zaključku načrta bo več kot 500 kompletov (kompleti), stopnja omrežja opreme pa bo dosegla 95%. V uporabi je bilo 32 varilnih linij, nameščenih je 50, stopnja avtomatizacije celotne linije izdelka pa je dosegla 85%.
