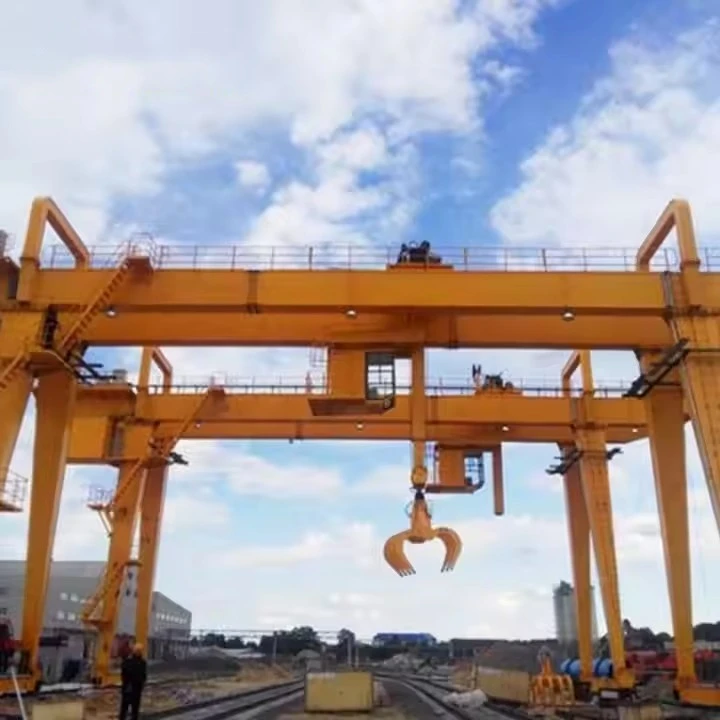

Portalni žerjav 200 ton



Ključne specifikacije 200-tonskega portalnega žerjava

Dvižna zmogljivost

Največja nosilnost:200 metričnih ton (200.000 kg).

Nekateri modeli imajo lahko nastavljivo zmogljivost (npr. dvojna zmogljivost 100/200 ton).

Razpon in višina

Razpon (širina):Tipično10m do 40m(nastavljivo glede na širino tirnice).

Višina dviga:Običajno10m do 30m(lahko po meri).

Strukturno načrtovanje

Enojni ali dvojni nosilec:

Enojni nosilecza lažje-naloge (nižji stroški).

Dvojni nosilecza težka-obremenitve, visoko-natančno dvigovanje.

Fiksne ali nastavljive noge:Nekateri portalni žerjavi imajo raztegljive noge za različne delovne prostore.

Napajanje

Električni (3-fazni AC)zžični ali brezžični daljinski upravljalnik.

Nekateri modeli uporabljajodizel-električni hibridza zunanjo/mobilno uporabo.

Možnosti mobilnosti

Nameščen-na tirnice:Premika se po fiksnih tirnicah (običajno v ladjedelnicah).

Utrujen-od gume (RTG):Mobilnik na kolesih (uporablja se v pristaniščih).

Gosenični portal:Za dvigovanje težkih delov v gradbeništvu.

Dvižni mehanizem

Glavno dvigalo:200-tonska zmogljivost (snatančen nadzor nizke-hitrosti).

Pomožno dvigalo:Izbirno (npr. 20-tonsko sekundarno dvigalo).

Vrv ali veriga:Običajno žičnata vrv s-kavlji iz zlitine visoke trdnosti.

Varnostne funkcije

Zaščita pred preobremenitvijo (omejevalnik obremenitve).

Senzorji za-proti trčenju.

Ustavitev v sili in varne-zavore.

Odporen-na veter (za uporabo na prostem).





A 200-tonski portalni žerjavje sestavljen iz več ključnih strukturnih, mehanskih in električnih komponent, ki delujejo skupaj, da zagotovijo varno in učinkovito dvigovanje težkih predmetov. Spodaj je podrobna razčlenitev njegovih glavnih komponent:



1. Strukturne komponente

A. Mostni nosilec (glavni nosilec)

Primarni vodoravni žarek, ki prekriva delovno območje.

Enojni nosilec(za lažjo-dolžnost) ozdvojni nosilec(za težke-obremenitve, večja stabilnost).

Izdelano iz-jekla visoke trdnosti (škatla-tipa ali rešetkaste strukture).

B. Noge (podporni stebri)

Vertikalne podpore, ki držijo mostni nosilec.

Lahkofiksna-višinaoznastavljiv(hidravlični/vijačni mehanizem).

Nekateri žerjavi imajo-noge okvirjaza dodatno stabilnost.

C. Končni tovornjaki (končni vozički)

Strukture na kolesih na vsakem koncu nosilca za premikanje.

Vključipogonski motorji, kolesa in tirne objemke.

D. Ograje vzletno-pristajalne steze

Jeklene tirnice, po katerih se premika žerjav.

Lahkovgrajen v tlaoznadometna-.



2. Dvižni mehanizem (dvižni sistem)

A. Dvižna enota

Električni ali hidravlični motorza dvigovanje/spuščanje.

200-tonsko glavno dvigalo(z menjalnikom, bobnom in žično vrvjo).

Neobveznopomožno dvigalo(manjša nosilnost, npr. 20-50 ton).

B. Žične vrvi in ​​snopi

Visoka-trdnostjeklena žična vrv(ISO-certificirano).

Jermenice (vrpnice)vodite vrv za nemoteno delovanje.



C. Kljukasti blok

Težka-obremenitevvrtljivi kaveljz varnostnim zapahom.

Lahko vključuje amerilno celicoza merjenje teže.

D. Boben in zavorni sistem

Boben vitlaza navijanje vrvi.

Varne-zavore(mehanski, hidravlični ali elektromagnetni).

3. Potovalni mehanizem

A. Pogonski motorji

AC/DC elektromotorjiozhidravlični pogoniza gibanje.

Opremljen zpretvorniki s spremenljivo frekvenco (VFD)za gladko pospeševanje.

B. Kolesa in osi

Kovana jeklena platiščaz visoko nosilnostjo.

Nekateri žerjavi uporabljajogumijasta{0}}kolesa(za mobilne portale).

C. Tirne objemke in odbojniki

Objemke proti-proti iztirjenjuzavarujte žerjav, ko je parkiran.

Amortizerji/blažilnikipreprečiti trčenja.

4. Električni in nadzorni sistem

A. Napajanje

3-fazno AC napajanje(380V-480V, 50/60Hz).

Kabelski kolutiozsistemi zbiralkza prenos moči.

B. Nadzorna plošča in operaterjeva kabina

Upravljanje z obeskom (žični/brezžični daljinski upravljalnik).

Kabina operaterja(za velike žerjave, z upravljanjem z joystickom).

C. Varnostne naprave

Omejevalnik preobremenitve (cuts power if >200 ton).

Končna stikala(za omejitve višine in vožnje).

Sistem proti-nihanju(za natančno pozicioniranje tovora).

Gumbi za zaustavitev v sili (E-stop)..

.

5. Izbirne komponente

Razpršilni tramovi(za enakomerno porazdelitev težkih bremen).

Magnetna ali vakuumska dvigala(za jeklene plošče, posode).

Avtomatski sistem za določanje položaja(GPS/laser-voden).

Veter{0}}odporne ključavnice(za zunanjo uporabo).

Luči in alarmi(za varnostna opozorila).

Komponente za vzdrževanje in pregled

Sistem mazanja(avto-mazanje zobnikov).

Obrabne blazinice in vodila(za zmanjšanje trenja med nosilci).

Inšpekcijske ploščadi(za vzdrževalni dostop).

SKICA

Glavna tehnična



A 200-tonski portalni žerjavje močna in vsestranska dvižna rešitev za težko industrijo. Njegove ključne prednosti vključujejo:

1. Visoka dvižna zmogljivost

Zmoreultra{0}}težke obremenitve(do 200 metričnih ton ali več s prilagoditvijo).

Primerno za-industrijske aplikacije, kjer manjši žerjavi ne zadoščajo.

2. Vsestranskost in prilagajanje

Na voljo veno-nosilec(stro-učinkovito) alidvojni{0}}nosilec(večja stabilnost) modelov.

Nastavljivi razponi (npr.10m–40m) in dvižne višine (10m–30m+).

Lahkona tirnicah,-na gumi (RTG) ali na gosenicah-odvisno od potreb po mobilnosti.

3. Izboljšana varnost in zanesljivost

Opremljen zzaščita pred preobremenitvijo, senzorji za-proti trčenju in zasilne zavore.

Robustna jeklena konstrukcija zagotavljadolgotrajna-trajnosttudi v težkih okoljih.

4. Stroškovno-učinkovito za dvigovanje težkih predmetov

Odpravlja potrebo po več manjših žerjavih,zmanjšanje stroškov dela in delovanja.

Nizko vzdrževanjev primerjavi z mobilnimi žerjavi pri-dolgotrajni uporabi.

5. Širok obseg gibanja

Lahko pokrije predvsem velika delovna območjaportalni žerjavi-vgrajeni na tirnicev ladjedelnicah in tovarnah.

Nekateri modeli imajo funkcijo360 stopinjsko vrtenjeza natančno pozicioniranje tovora.

6. Energijska učinkovitost

Uporabljajo se sodobni električni portalni žerjaviregenerativno zaviranje in krmiljenje VFDza varčevanje z energijo.

Dizel{0}}električni hibridni modeliso na voljo za oddaljena mesta.



Zaradi velike dvižne zmogljivosti se ta žerjav uporablja v industrijah, ki zahtevajotežka, prevelika ali visoko{0}}natančna bremena:

1. Ladjedelništvo in popravilo

Dviganjeladijski trupi, motorji in veliki sestavni deli.

Uporablja se vsuhi dokiza montažo in vzdrževanje plovil.

2. Težki stroji in proizvodnja

Ravnanjeindustrijski kotli, turbine, stiskalnice in jeklene konstrukcije.

Skupno vtovarne avtomobilske, vesoljske in energetske opreme.

3. Gradbeništvo in infrastruktura

Namestitevmontažni betonski segmenti, mostni nosilci in jekleni nosilci.

Uporablja se vgradnja predorov, projekti jezov in postavitev elektrarn.

4. Pristanišča in logistika

Nakladanje/razkladanjetežki zabojniki, razsuti tovor in moduli na morju.

Portalni žerjavi-z gumo (RTG)so priljubljeni na kontejnerskih odlagališčih.

5. Energija in obnovljivi viri energije

Ravnanjelopatice vetrnih turbin, generatorji in transformatorji.

Uporablja se vjedrske, hidro in termoelektrarne.

6. Rudarstvo in naftna/plinska industrija

Premikanjevrtalne naprave, tlačne posode in rudarska oprema.

Pogosto se uporablja vproizvodna dvorišča za platforme na morju.





1. Oblikovanje in načrtovanje

Analiza povpraševanja: Glede na potrebe strank in scenarije uporabe se izvede podrobna analiza povpraševanja, da se določijo specifikacije, obremenitev, razpon, dvižna višina itd. žerjava.

Inženirsko načrtovanje: Inženirji uporabljajo CAD in drugo programsko opremo za načrtovanje za izvedbo podrobnega načrtovanja, vključno s strukturnimi, mehanskimi, električnimi in drugimi vidiki, da zagotovijo, da načrt izpolnjuje ustrezne standarde in specifikacije.

2. Nabava materiala

Izbira materiala: Izberite ustrezno jeklo, motorje, krmilne sisteme in druge komponente v skladu z zahtevami konstrukcije.

Preverjanje dobaviteljev: Preverjanje dobaviteljev materialov in komponent, da se zagotovi kakovost in zanesljivost materialov.

3. Predelava in proizvodnja

Rezanje in oblikovanje: Rezanje, varjenje, upogibanje in drugi postopki na jeklu za oblikovanje glavnih nosilcev, končnih nosilcev in drugih konstrukcijskih komponent.

Strojna obdelava: Natančna obdelava ključnih komponent, kot so struženje, rezkanje, vrtanje itd., da se zagotovi, da velikost in natančnost ustrezata zahtevam zasnove.

Površinska obdelava: razpršite, pocinkajte ali-nerjaveče kovinske dele za izboljšanje odpornosti proti koroziji in estetike.

4. Montaža

Sestav komponent: sestavite glavni nosilec, končni nosilec, voziček, dvižni mehanizem in druge komponente, da oblikujete celotno konstrukcijo žerjava.

Namestitev električnega sistema: Namestite električno opremo, kot so motorji, krmilne omare, senzorji, mejna stikala itd., da zagotovite normalno delovanje električnega sistema.

5. Odpravljanje napak in testiranje

Predhodno odpravljanje napak: Izvedite predhodno odpravljanje napak na žerjavu, da preverite koordinacijo in delovanje vsake komponente.

Preskus obremenitve: Izvedite preskus obremenitve, da zagotovite varnost in stabilnost žerjava pod nazivno obremenitvijo, ter preizkusite funkcije varnostnih naprav, kot so zaščita pred preobremenitvijo in končna stikala.

Preskus delovanja: Preizkusite kazalnike delovanja žerjava, kot so hitrost dviganja, hitrost vožnje, zavorni učinek itd., da zagotovite, da izpolnjujejo konstrukcijske zahteve.

6. Pregled kakovosti

Pregled kakovosti: Izvedite celovit pregled kakovosti žerjava, vključno z videzom, velikostjo, zmogljivostjo itd., da zagotovite skladnost z ustreznimi standardi.

Ocena varnosti: Izvedite oceno varnosti, da zagotovite normalno delovanje vseh varnostnih naprav in sistemov.

7. Dostava in montaža

Pakiranje in prevoz: Zapakirajte kvalificirane žerjave in jih pripravite za prevoz do mesta stranke.

Na-namestitev na kraju samem: Izvedite-namestitev na mestu v skladu z zahtevami stranke, vključno z osnovno proizvodnjo in odpravljanjem napak v opremi.

Usposabljanje in primopredaja: Usposobite operaterje, da zagotovite, da obvladajo metode delovanja in varnostne ukrepe opreme ter dokončate primopredajo.















Pregled materiala

Inšpekcija kakovosti: Na kupljenih surovinah se izvaja stroga kontrola kakovosti, da se zagotovi, da izpolnjujejo zahteve glede oblikovanja in nacionalne standarde.

Skladiščenje materiala: kvalificirani materiali so shranjeni v skladu s klasifikacijo, da se prepreči korozija ali poškodbe.

Rezanje in oblikovanje

Rezanje jekla: Uporabite plazemsko rezanje, lasersko rezanje ali plamensko rezanje in druge tehnologije za rezanje jekla glede na velikost risbe.

Obdelava oblikovanja: Oblikujte jekleno ploščo z upogibanjem, valjanjem, varjenjem in drugimi postopki za izdelavo glavnega nosilca, končnega nosilca in drugih strukturnih delov.

Varjenje

Varjenje komponent: Izrezani in oblikovani jekleni deli so zvarjeni v glavne strukture, kot so glavni nosilec, končni nosilec in voziček. Postopek varjenja je treba strogo nadzorovati, da se zagotovi strukturna trdnost in kakovost varjenja.

Pregled zvarov: Uporabite tehnologijo nedestruktivnega testiranja (kot je ultrazvočno testiranje, radiografsko testiranje), da pregledate zvare in se prepričate, da ni razpok ali drugih napak.

Strojna obdelava

Natančna obdelava: Natančna obdelava se izvaja na ključnih komponentah žerjava, kot so kolesne dvojice, sedeži ležajev, jermenice itd., da se zagotovi njihova dimenzijska natančnost in kakovost površine.

Montaža celotnega stroja

Splošna montaža: Na podlagi pred-montaže se izvede celotna montaža žerjava, vključno s končno namestitvijo glavnega nosilca, končnega nosilca, dvižnega mehanizma, pohodnega mehanizma itd.

Zagon in testiranje

V dinamičnih pogojih se testira delovanje žerjava, vključno s preskušanjem funkcij dviganja, hoje, krmiljenja in drugih funkcij. Celotna velikost sestavljenega mostnega žerjava se preveri, da se zagotovi, da vse dimenzije ustrezajo konstrukcijskim zahtevam.

Škropljenje in proti-korozijska obdelava

Površinska obdelava Odstranjevanje rje: Odstranjevanje rje na površini žerjava, običajne metode vključujejo peskanje, dekapiranje itd. Nanos temeljnega premaza: Razpršite proti{1}}korozijski premaz na obdelano površino, da preprečite oksidacijo in korozijo kovin. Razprševanje zaključnega premaza Barvno pršenje: Razpršite zaključni premaz v skladu z zahtevami kupcev ali industrijskimi standardi, da žerjavu zagotovite zaščitni in dekorativni učinek. Označevanje: Po škropljenju označite identifikacijske podatke žerjava v skladu s specifikacijami, kot so model, nazivna obremenitev itd.

Tovarna in montaža

Pakiranje in transport

Zaščita embalaže: Zaščitno zapakirajte ključne komponente žerjava, da preprečite poškodbe med transportom. Ureditev prevoza: Glede na velikost opreme in pogoje prevoza izberite ustrezen način prevoza za prevoz žerjava do lokacije stranke.

Sprejem in dostava

Sprejemanje strank

Prev-na kraju samem: Stranka opravi-prevzem žerjava na mestu v skladu s pogodbenimi zahtevami in tehničnimi specifikacijami, da preveri delovanje in kakovost opreme.

Odpravljanje težav: Če se odkrijejo kakršne koli težave, jih mora proizvajalec pravočasno odpraviti, da zagotovi, da oprema v celoti izpolnjuje zahteve kupca. Dobava in uporaba Usposabljanje za upravljanje: Proizvajalec običajno usposobi upravljavce stranke, da zagotovi, da lahko upravljajo žerjav pravilno in varno.
