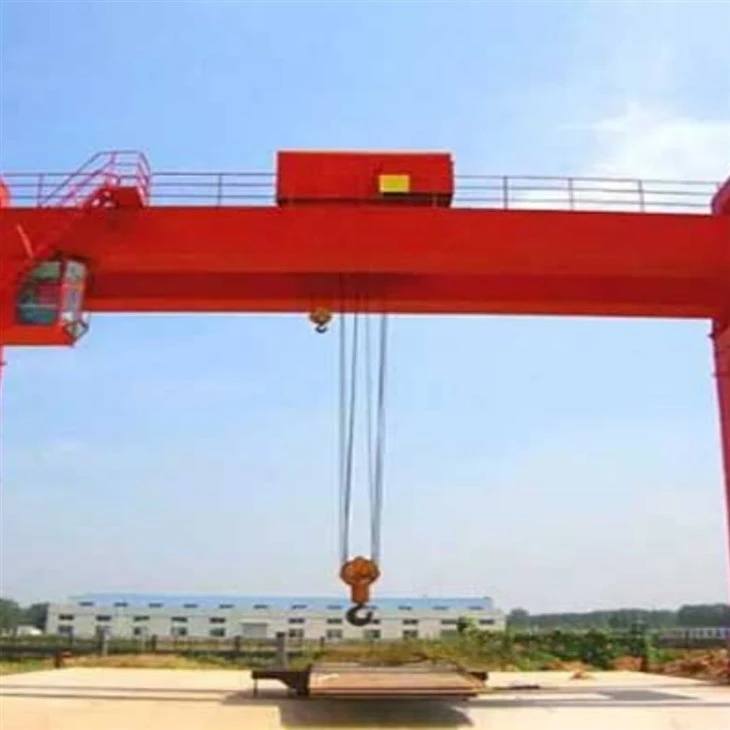

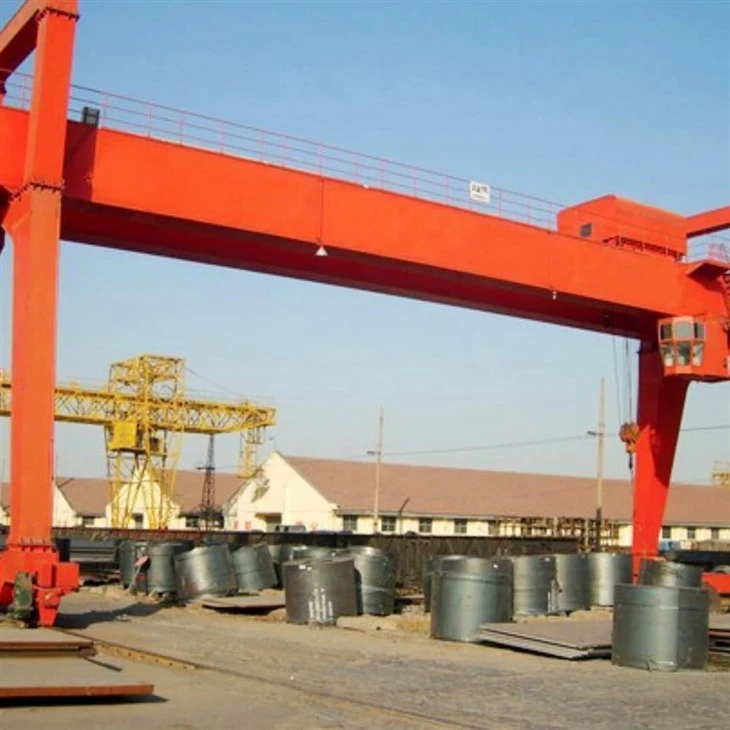

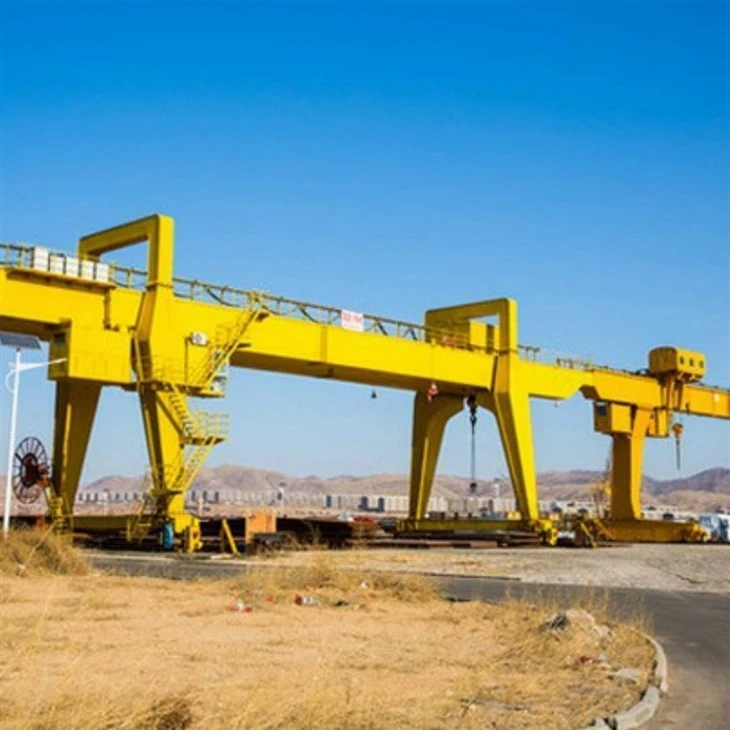

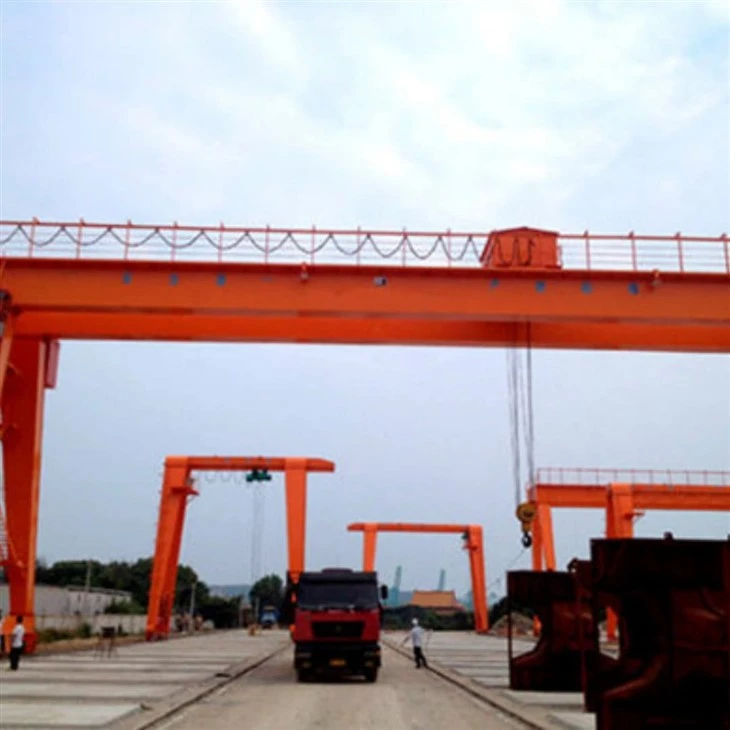

Dvojni nočni žerjav z daljinskim upravljalnikom



A Dvojni nočni žerjav z daljinskim upravljalnikomje zmogljiva in vsestranska dvižna rešitev, zasnovana za ravnanje s težkimi materiali v industrijskih okoljih, kot so ladjedelnica, gradbena mesta, jeklena dvorišča in proizvodni obrati. Ta vrsta funkcij žerjavaDva vzporedna nosilcaki zagotavljajo večjo zmogljivost obremenitve in stabilnost, zaradi česar so idealni za dvigovanje in prevozsrednje do ultra težke obremenitvev velikih razponih.

Opremljen z aBrezžični daljinski upravljalni sistem, ta gantry žerjav omogočavarno in učinkovito delovanjeod daleč, izboljšanje vidljivosti in zmanjšanje potrebe po operaterjih na krovu. Daljinski nadzor zagotavlja natančno ravnanje, zlasti v zapletenih ali nevarnih delovnih pogojih.

---

Ključne značilnosti:

Robustno zasnovo dvojnega nosilca:Podpira večje dvižne zmogljivosti (običajno do 200 ton ali več) s povečanim razponom in stabilnostjo.

Brezžični daljinski upravljalnik:Izboljša varnost in mobilnost operaterja, kar omogoča nadzor nad vsemi funkcijami žerjava, vključno z dvigovanjem, zniževanjem in potovanjem.

Sistem težkega dvigala in vozičkov:Visokozmogljive komponente zagotavljajo gladko in zanesljivo ravnanje z obremenitvijo.

Prilagodljivi parametri:Dolžina razpona, višina dviga in hitrost lahko prilagodite zahtevam projekta.

Napredne varnostne funkcije:Vključuje zaščito pred preobremenitvijo, zasilno zaustavitev, mejna stikala in sisteme proti trku.

Trpežna konstrukcija:Zgrajena iz kakovostnega jekla in zasnovana tako, da prenese ostro okolje in dolgoročno uporabo.

---

Prijave:

Izdelava in montažne linije

Težka proizvodnja strojev

Kontejnerski dvorišči in pristaniški terminali

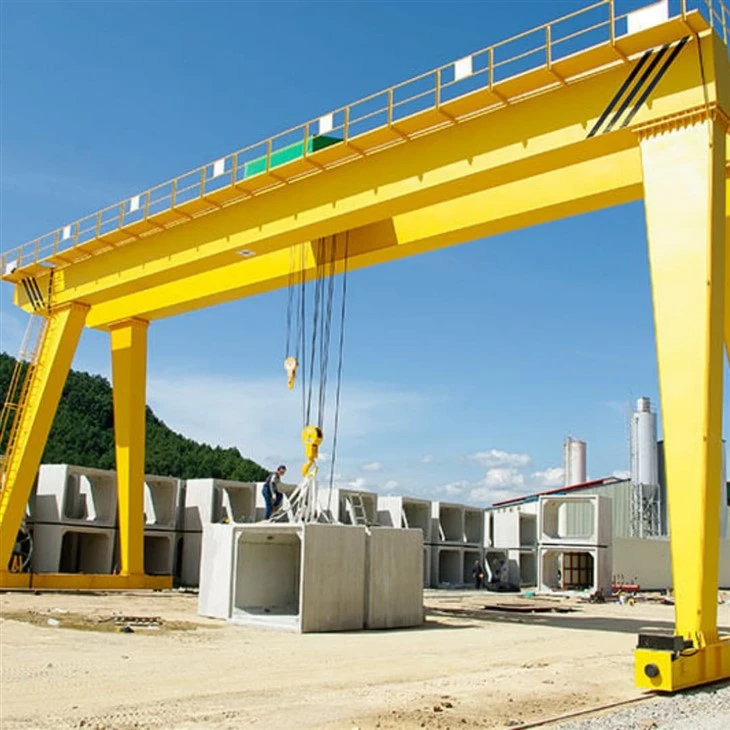

Montažne betonske operacije

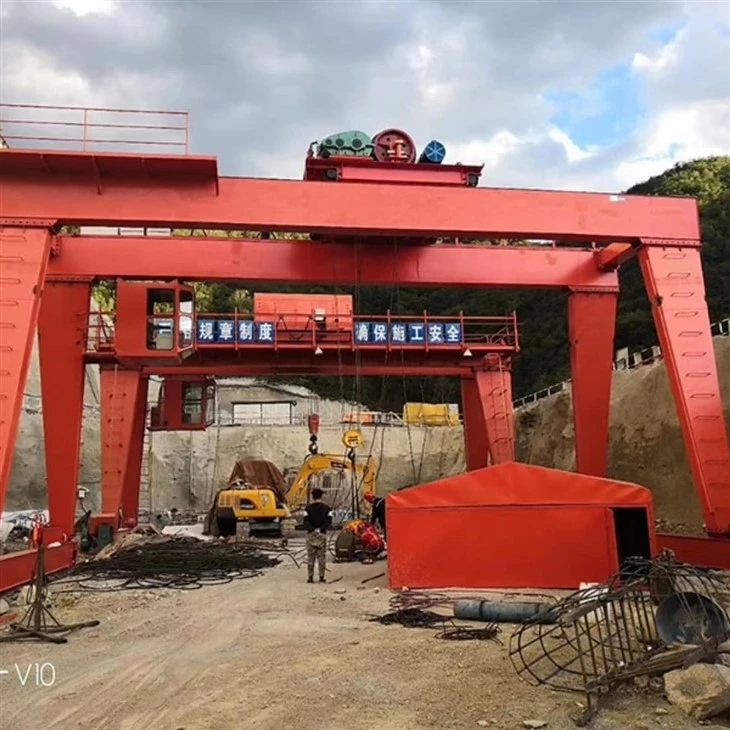

Veliki gradbeni projekti



Jedrne komponente: ležaj, prestava, menjalnik, motor

Kraj izvora: Henan, Kitajska

Garancija: 1 leto

Teža (kg): 2000 kg

Video odhodni intenzivni pregled:

Poročilo o preskusu strojev:

Ključne besede: Gantry Crane

Barva: prilagojena

Velikost: prilagojena

Oblikovanje: Oblikovanje računalniške optimizacije

VARNOST: Visoka prilagodljiva moč ravnega kabla

Uporaba: Gradbena industrijska, delavnica, skladišče

Delovni razred: A 3- A8

Potrdilo: ISO, CE, BV, S GS, TUV

Vir napajanja: 380 ~ 480V, prilagojen





1.Dible glavne nosilce

Dva vzporedna vodoravna jeklena grede, ki zagotavljata konstrukcijsko trdnost in podporo dvigalu in vozičku.

Omogočite močnejšo dvižno zmogljivost in večjo stabilnost v primerjavi z enojnimi modeli.



Sklop dviga in vozičkov

Thedvigaloizvaja navpično dvigovanje in spuščanje.

TheVozičekNosi dvigalo in ga premika bočno po nosilcih.

Pogosto jih poganjajo motorji s spremenljivimi frekvenčnimi pogoni (VFD) za natančen nadzor.





3.END CARRIAGES

Priključite nosilce z žerjavnimi nogami in hoditepotujoča kolesainpogonski sistemi.

Omogočite, da se žerjav gladko premika po vzletno -pristajalni stezi ali železniškem sistemu.





4. MEHANIZACIJSKI MEHANIZIJA

1) Načelo delovanja

Potovalni mehanizem poganjajo električni motorji, povezani z menjalniki, ki zagotavljajo navor, potreben za gibanje.

Pogonska kolesa so nameščena na nogah žerjava. Ta kolesa se valjajo po tirnicah na tleh ali na povišanih tirih, odvisno od zasnove žerjava. Kolesa običajno poganjajo električni motorji skozi sistem redukcijskih prestav, ki prilagajajo hitrost in navor za gladko in nadzorovano gibanje.

2) Funkcije mehanizma delovanja žerjava

Gibanje vzdolž tirnic: Primarna funkcija potovalnega mehanizma je premikanje gantry žerjava vzdolž žerjavih tirnic, nameščenih na tleh ali konstrukciji. To omogoča, da žerjav pokrije celotno delovno območje, premika materiale in obremenitve iz ene točke v drugo.

Podpora za strukturo Gantry: Potovalni mehanizem podpira celotno strukturo gantryja, ki vključuje glavni žarek in konzolo. Ta podpora zagotavlja stabilnost in varno delovanje žerjava med gibanjem.

Dvigalna obremenitev: Ko se premika žerjav Gantry, potovalni mehanizem olajša gibanje obremenitev vodoravno, kar zagotavlja učinkovito sredstvo za dvigovanje in prevoz težkih materialov po delovnem območju.

Nasta

Integracija z drugimi mehanizmi: Potovalni mehanizem žerjava deluje v skladu z drugimi komponentami, kot sta mehanizem dviganja in sistem vozičkov, ki omogočajo učinkovito dvigovanje in gibanje obremenitev.

Varno delovanje in stabilnost: Potovalni mehanizem zagotavlja nemoteno, varno gibanje žerjava vzdolž tirnic, kar zmanjšuje tveganja, povezana z kretenjem ali nestabilnim gibanjem, ki bi lahko poškodoval opremo ali ogrozila varnost.

Poganjajo ga motorji: mehanizem običajno poganjajo električni motorji ali hidravlični sistemi, ki zagotavljajo potrebno moč za gibanje. Ti motorji so zasnovani tako, da nudijo zanesljivo delovanje pod težkimi obremenitvami.

5. Potovalni mehanizem

1) Strukturna sestava

Okvir vozičkov: Okvir je glavna konstrukcijska podpora vozičkov, ki zagotavlja potrebno togost in trdnost, da nosijo obremenitev. Običajno je izdelan iz visoko trdnega jekla, da se zagotovi vzdržljivost in odpornost na deformacijo pri težkih obremenitvah.

Kolesni komplet: Kolesa so pogosto nameščena na osi, ležaji znotraj teh koles pa so zasnovani za visoko nosilnost in gladko delovanje.

Električni pogonski motor: Gibanje vozičkov poganja električni motor, ki poganja kolesni sistem prek menjalnika in sistema škripcev ali verig. Motor je običajno nameščen na okvirju vozička in je povezan s kolesi prek pogonskega mehanizma, kar omogoča tako gibanje naprej kot nazaj.

2) Funkcija mehanizma delovanja vozičkov

1. vodoravno gibanje dvigala

Voziček, ki nosi mehanizem za dvigovanje, se premika vodoravno vzdolž tirnice za gantry. To vodoravno gibanje omogoča, da žerjav dvigne in znižuje materiale na velikem območju, kot so dvorišče, dok ali skladišče.

2. gladka in natančna pozicioniranje

Potovalni mehanizem vozička je zasnovan za natančen nadzor nad položajem vozička. To je ključnega pomena za zagotavljanje, da se obremenitve prevzamejo in natančno postavijo na želene lokacije.

3. Podpora mehanizmu za dvigovanje

Sistem dvigala je običajno nameščen na vozičku. Mehanizem potovanja vozička omogoča dvigalu, da prečka dolžino vrvic, kar zagotavlja, da lahko dvižna oprema pokrije celotno površino, potrebno za operacije.

4. Porazdelitev in stabilnost obremenitve

Voziček pomaga enakomerno porazdeliti obremenitev po strukturi žerjava. Ko se voziček premika, se obremenitev ohranja stabilna, kar zmanjšuje tveganje za neravnovesje, ki bi lahko privedlo do nesreč.

5. Nadzor hitrosti

Potovalni mehanizem vozičkov vključuje motorje, prestave in včasih pogone s spremenljivo frekvenco (VFD), ki zagotavljajo potreben nadzor hitrosti za gibanje vozičkov. To pomaga pri prilagajanju različnim operativnim potrebam, ne glede na to, ali se počasi premikate za natančnost ali hitro za učinkovitost.

6. Integracija z drugimi gibi žerjava

Potovalni mehanizem vozičkov je povezan z navpičnimi (dvigovalnimi) in vzdolžnimi (dvigovalnimi) gibimi. Deluje v skladu s temi funkcijami, da bi zagotovil gladko in sinhronizirano delovanje, kar olajša izvajanje zapletenih dvigal in prenosov materialov.

7. varnost in ravnanje z obremenitvijo

Mehanizem pogosto vključuje varnostne značilnosti, kot so mejna stikala ali senzorji, da prepreči, da bi voziček presegel svoje operativne meje ali trčil z ovirami, kar poveča varnost celotnega delovanja žerjava.

6.Crane kolo

1) Funkcija koles

Kolesa nudijo podporo strukturi žerjava in so bistvenega pomena za to, da muntry Crane potuje po njeni progi. Prav tako absorbirajo sile, ki jih ustvarjajo žerjav in operativni gibi, pri čemer te sile distribuirajo, da preprečijo poškodbe tira in drugih komponent žerjava.

Glede na namen žerjava in obremenitve, ki jih obravnava, so kolesa zasnovana za obvladovanje različnih zmogljivosti teže. Večji žerjavi ali tisti, ki se uporabljajo za težje dvigovanje, bodo imeli večja, močnejša kolesa.

2) Zahteve za oblikovanje

Žerjala so običajno izdelana iz visoko trdnih jeklenih ali zlitinskih materialov, da zdržijo težo žerjava in njene obremenitve, medtem ko trpijo konstantno gibanje in težke obremenitve. Kolesa so pogosto zasnovana z prirobnico, da se zagotovi gladko in stabilno gibanje vzdolž tirnic in da jih prepreči iztirjenje.

7.Crane kavelj

Žerjav kavelj konzolnega gantry žerjava je bistvena sestavina v procesu dvigovanja in ravnanja. Ta kavelj se uporablja za pritrditev in podporo obremenitvam med operacijami dviganja.

Kavelj je običajno narejen iz jekla z visoko trdnostjo za obdelavo težkih obremenitev. Ima ukrivljeno obliko, z globokim grlom za varno pritrditev na trakove, verige ali druge dvižne naprave. Kavelj ima običajno varnostni zapah, da se obremenitev med delovanjem slučajno sprosti.

Primarna funkcija kljuke žerjava je povezati mehanizem dviga žerjava (kot je dvigalo) z obremenitvijo. Premika se vzdolž žarka Gantry Crane (ki ga podpirajo noge strukture za gantry) in ga je mogoče dvigniti ali spustiti, odvisno od zahtev za dvigovanje.

Motor

Motor konzolnega gantry žerjava je ključna sestavina, ki je odgovorna za vožnjo različnih gibov žerjava, kot so gibanje za dviganje, potovanja po vozičkih in gibanje. Odvisno od zasnove in velikosti žerjava se lahko motor razlikuje po vrsti in specifikacijah. Motorje običajno nadzoruje PLC (programabilni logični krmilnik) ali VFD (spremenljivi frekvenčni pogoni), da prilagodi hitrost in navor za učinkovito delovanje.

Motor za dviganje: Namen: poganja dvigalo za dvigovanje in spuščanje obremenitve. Motor Vrsta: Običajno električni motor, pogosto izmenični indukcijski motor. Posoja: spreminja se glede na zmogljivost obremenitve, od nekaj KW do nekaj sto kW.

Potujoči motor (gibanje vozičkov): Namen: premika voziček vzdolž gantry Rail.Motor Vrsta: Običajno trifazni izmenični motor.Power: Izbrana na podlagi potrebne hitrosti in zmogljivosti vozička.

Gantry potujoči motor (gibanje mostov): Namen: premika celotno strukturo gantryja vzdolž zemeljske tirnice in tako omogoča, da se razprostira nad območjem obremenitve. Motorski tip: težki električni motor, pogosto s spremenljivo hitrostnim pogonom (VSD) za fino krmiljenje.power: podobno kot voziček vožnje, vendar tipično višje, saj mora premikati celotno strukturo žerjava.

.

Alarmni sistem zvoka in svetlobe in omejitveno stikalo

1) Alarmni sistem zvoka in svetlobe

Zvočni in lahki alarmni sistem za konzolni gantry žerjav je zasnovan za izboljšanje varnosti z zagotavljanjem vizualnih in slišnih signalov v primeru nenormalnih pogojev ali nevarnosti. Ti alarmi pomagajo opozoriti operaterje, delavce in osebje v bližini potencialnih tveganj.

Zvočni alarm (rog ali sirena): Namen: Opozori osebje na nujne ali nenormalne situacije. Zvok: Običajno glasno in pritegnitev pozornosti, kot sta sirena ali rog z različnimi vzorci (neprekinjeni, vmesni ali pulziji), da signalizirajo različne vrste opozoril.

Lahki alarm (Strobe Light ali utripajoči svetilnik): Namen: zagotavlja vizualno opozorilo, ki ga je mogoče videti na območjih, kjer zvok sam morda ni učinkovit (npr. V hrupnih okoljih ali na daljavo). Vrsta luči: utripajoče ali vrteče se stroboške luči ali svetilniki se pogosto uporabljajo, pogosto z različnimi barvami, ki označujejo različne ravni opozorila.

Rdeča: kritični alarm (nevarna situacija).

Rumena\/jantar: previdnost (opozorilo ali ne-urgentna težava).

Modra: lahko označuje operativni status ali drugačen poseben pogoj.

2) Omejno stikalo

Omejitev stikala na konzolnem gantry Crane je varnostna naprava, ki se uporablja za preprečevanje prekomernega potovanja ali premikanja nad vnaprej določenimi mejami. Je bistvena sestavina za zagotavljanje ustreznega in varnega delovanja žerjava. Konzolni gantry žerjav običajno sestavlja velika struktura z mostom in dvigom, ki se pogosto uporablja v industrijskih okoljih, kot so pristanišča ali skladišča za dvigovanje in premikanje težkih obremenitev.

Funkcija mejnega stikala:

Zaznavanje položaja: Omejno stikalo zazna, ko je dvigalo ali voziček žerjava doseglo svoj določen končni položaj (bodisi popolnoma dvignjeno, spuščeno ali premaknjeno vzdolž tira). To pomaga preprečiti mehanske poškodbe, ki jih povzroča prekomerna potovanja.

VARNOST: Deluje kot neuspeh, da prepreči, da bi se žerjav premikal, če doseže svojo mejo. To zmanjšuje tveganje za nesreče in ščiti tako žerjav kot okoliško opremo.

Avtomatizacija: Omejena stikala je mogoče povezati s krmilnim sistemom žerjava. Ko se sproži mejno stikalo, pošlje signal krmilnemu sistemu, da ustavi žerjav ali obrne njegovo smer.

Vrste mejnih stikal za gantry žerjave:

Mehansko mejno stikalo: Ta vrsta uporablja fizični aktuator za odpiranje ali zapiranje stikov, ko žerjav doseže mejo. Je pogosto uporabljena, preprosta in stroškovno učinkovita rešitev.

Stikalo za magnetno mejo: Ta uporabljajo magnetna polja za zaznavanje položaja cilja brez neposrednega stika, kar zagotavlja bolj trpežno in dolgotrajno raztopino.

Mejna stikala bližine: Zazna prisotnost cilja brez stika z uporabo senzorja in se pogosto uporablja v naprednejših ali višjih hitrostih.

10. Naprave za varnost

1) 1. Naprava za zaščito pred preobremenitvijo

Preprečuje, da bi žerjav dvignil obremenitve, ki presegajo njegovo nazivno zmogljivost.

Aktivira alarm ali zmanjša napajanje na dvižni mehanizem, ko obremenitev presega varne meje.

2. mejna stikala

Omejitveno stikalo za dvigovanje: Ustavi mehanizem dviganja, ko kljuka doseže zgornjo ali spodnjo mejo, da prepreči prekomerno ali prekomerno znižanje.

Stikalo za mejo potovanja: omejuje vodoravno gibanje žerjava ali vozička, da se izognete trkom ali iztirnim trkom.

Stikalo za kotno koto (če je primerno): Zagotavlja, da razcvet ne presega varnih kotnih meja.

3. gumb za zaustavitev v sili

Omogoča operaterjem, da v nujnih primerih takoj ustavijo operacije žerjava.

Običajno nameščeno na več dostopnih lokacijah na krmiljenju žerjava in daljinskih upravljalnikov.

4. Naprave proti trku

Uporablja senzorje (senzorji bližine ali laserji) za odkrivanje ovir ali drugo opremo na poti žerjava in preprečuje trke.

Lahko vključuje zvočne alarme ali samodejne zavorne sisteme.

5. Sistem za spremljanje hitrosti vetra

Spremlja hitrost vetra in izda opozorila, ko presega varne ravni za delovanje.

Nekateri sistemi samodejno zaklenejo žerjav ali ga zasidrajo med močnim vetrom.

6. Zavorni sistem

Mehanske zavore: zagotavlja, da obremenitev ostane stacionarna, ko ni v gibanju.

Sistem za zaviranje v sili: aktivira med okvaro električne energije ali okvaro sistema.

7. železniška objemka ali nevihtna ključavnica

Zaklene žerjav v položaju med nevihtami ali močnim vetrom, da prepreči gibanje.

8. VPRAŠKI SISTEM

Nameščena na koncu potovalne poti žerjava, da absorbira udarce in zmanjša škodo med naključnim potovanjem.

9. Kazalnik trenutka obremenitve (LMI)

Spremlja trenutek obremenitve in opozori upravljavca, če se žerjav približa svoji prelomni točki.

10. Varnostni zavoji

Zagotavlja, da posebne operacije, kot so dviganje, gibanje vozičkov ali prilagoditev razcveta, ni mogoče izvajati hkrati na nevaren način.

11. Slišni in vizualni opozorilni sistemi

Alarmi: Opozorite bližnje osebje med delovanjem žerjava ali v primeru napake.

Signalne luči: navedite operativni status žerjava.

12. Pregled žice in varnostne značilnosti vrvi

Zaščita vrvi za vrv: preprečuje, da bi bila žična vrv nepravilno ranjena, kar bi lahko privedlo do nesreč.

Zaznavanje preloma vrvi: zazna lom ali ohlapnost v žični vrvi in ​​ustavi operacijo.

13. Značilnosti kabine operaterja

Ergonomsko zasnovani kontrolniki, da se zmanjšajo utrujenost operaterja.

V kabini so običajno na voljo gasilni aparati in druga nujna oprema.

14. Samodejni sistem za spremljanje žerjava (neobvezno)

Spremlja kritične parametre, kot so obremenitev, hitrost in temperatura.

Beleži operativne podatke in napake za vzdrževanje in odpravljanje težav.

11. Kontrolni način

1) 1. Ročni nadzor

Opis: Operaterji ročno nadzorujejo žerjav z obeski, ročice ali krmilnimi ploščami neposredno na kraju samem.

Značilnosti:

Preprosto za uporabo in vzdrževanje.

Primerno za manj zapletene dvižne naloge.

Aplikacije: Uporablja se v manjših operacijah ali lokacijah z nizkimi zahtevami za avtomatizacijo.

2. daljinski upravljalnik

Opis: Operaterji uporabljajo brezžično napravo za daljinsko upravljanje za upravljanje žerjava z varne razdalje.

Značilnosti:

Izboljšana varnost tako, da operaterju omogoči, da ostane brez obremenitve.

Večja operativna prilagodljivost.

Lahko obvlada bolj zapletene gibe.

Aplikacije: skladiščenje, logistična dvorišča in druga okolja, ki zahtevajo večjo natančnost.

3. Nadzor v kabini

Opis: Operater sedi v kabini, pritrjeni na žerjav in nadzoruje operacije z uporabo krmilnih palic ali krmilnih plošč.

Značilnosti:

Omogoča operaterju jasen pogled na obremenitev in delovno območje.

Primerno za težke in dolgotrajne operacije.

Aplikacije: obsežna industrijska mesta, kot so ladjedelnice, jeklarji ali gradbena mesta.

4. polavtomatski nadzor

Opis: Nekatere operacije (na primer ponavljajoči se premiki) so avtomatizirane, druge pa ročno vnos.

Značilnosti:

Zmanjšuje delovno obremenitev operaterja.

Povečuje učinkovitost za ponavljajoče se naloge.

Aplikacije: montažne linije, logistična vozlišča in naloge, ki vključujejo večkratno dvigovanje in pozicioniranje.

5. Popolnoma samodejni nadzor

Opis: Žerjav deluje samostojno na podlagi vnaprej programiranih navodil ali vhodov senzorjev.

Značilnosti:

Visoka natančnost in učinkovitost.

Odpravlja človeške napake in zmanjšuje stroške dela.

Pogosto je integriran s pametnimi sistemi ali IoT za spremljanje in analizo podatkov.

Aplikacije: pristanišča, avtomatizirana skladišča in okolja, ki zahtevajo hitro in natančno delovanje.

6. hibridni nadzor (priročnik + samodejno)

Opis: Združuje ročne in samodejne možnosti nadzora, kar omogoča fleksibilnost na podlagi zahtev nalog.

Značilnosti:

Prilagodljive za različne operativne potrebe.

Poveča učinkovitost, ne da bi pri tem žrtvoval nadzor.

Aplikacije: spletna mesta, ki zahtevajo tako človeški nadzor kot avtomatizacijo.

12.SKetch



Glavna tehnična





Prednosti dvojnega žerjava za gantry z daljinskim upravljalnikom

Višja dvižna zmogljivost

Dvojna struktura nosilca zagotavlja večjo moč in stabilnost, ki podpiraTežje obremenitve(pogosto do ali več kot 200 ton) indaljši razponikot enotni modeli nosilcev.

Izboljšana varnost operaterja

Delovanje daljinskega upravljalnikaOmogoča operaterju, da vzdržuje varno razdaljo od obremenitve in gibljivih delov, kar zmanjša tveganje za poškodbe in izboljša vidljivost med kritičnimi manevri.

Večja natančnost in prilagodljivost

Brezžični nadzor omogočanatančno ravnanjev zapletenih ali tesnih prostorih, še posebej uporabnih pri aplikacijah, kot so izdelava jekla, težka montaža ali ladjedelnica.

Območje široke pokritosti

Je mogoče zasnovati takoKontejnerski dvorišči, ladjedelniceinvelike proizvodne delavnice.

Izboljšana učinkovitost delovnega toka

Daljinski upravljalnik omogočaDelovanje z enim osebam, zmanjšuje zanašanje na operaterje kabine in pospeši postopke ravnanja z materiali.

Trajnost in dolgo življenjsko dobo

Zasnovan zrobustne jeklene konstrukcije, kakovostni motorji in komponente, zasnovane za delovanjeneprekinjene težke razmere.

Prilagodljiv za zahteve spletnega mesta

Razpon, višina, hitrost dvigovanja in krmilni sistemi so lahkopo meriZa ujemanje posebnih potreb projekta ali industrijskih standardov.

Nižje infrastrukturne zahteve

Za razliko od zgornjih mostnih žerjavov, gantry žerjavi ne potrebujejo gradbenih podpornih konstrukcij, kar zmanjšuje stroške namestitve, zlasti za zunanje ali začasne operacije.

Več možnosti nadzora

Poleg daljinskega upravljanja veliko modelov podpira tudiObesek, kabina, aliSamodejno delovanje na osnovi PLC, ponuja operativno prilagodljivost.

Integrirani varnostni sistemi

Opremljen zzaščita pred preobremenitvijo, mejna stikala, Ustanovo v siliinSistemi proti trku, izboljšanje dolgoživosti varnosti in opreme.





1. gradbena industrija

Dviganje težkih gradbenih materialov, kot so jekleni tramovi, betonski bloki in druge gradbene komponente.

Prevoz in pozicioniranje materialov na gradbiščih.

2. proizvodni napravi

Ravnanje z velikimi komponentami ali stroji v proizvodnih linijah.

Premikanje surovin ali končnih izdelkov v obrat.

3. ladjedelnice in pristanišča

Nalaganje in razkladanje posode ali tovora z ladij.

Prevoz sestavnih delov težke ladje ali vzdrževalne opreme.

4. skladiščenje in logistika

Zlaganje in organiziranje blaga v prostorih za skladiščenje na prostem ali v zaprtih prostorih.

Nalaganje in razkladanje tovornjakov ali železnic.

5. Aerospace in letalstvo

Ravnanje z velikimi komponentami letala, kot so trup, krila ali motorji.

Podpore v vzdrževanju in montažnih operacijah.

6. Železniška dvorišča

Dvigovanje in pozicioniranje železniških komponent, kot so proge ali ladje.

Nalaganje in raztovarjanje železniškega tovora.

7. Jeklene mline in livarne

Premikanje težkih jeklenih plošč, tuljav ali ulitkov.

Ravnanje staljenih kovinskih posod.

8. rudarjenje in težka industrija

Prevoz težke opreme in materialov v rudarskih operacijah.

Ravnanje z velikimi stroji za montažo ali popravilo.

9. Elektrarne

Namestitev ali vzdrževanje turbin, generatorjev in druge opreme za težke energije.

Prevoz posode za gorivo ali odpadke v jedrskih ali toplotnih rastlinah.

Žerjavproizvodnja postopek

1. oblikovanje in inženiring

Analiza zahtev

Razumevanje specifikacij stranke (zmogljivost obremenitve, razpon, višina, delovno okolje itd.).

Določite operativne parametre: dvigovanje višine, hitrost potovanja, delovna frekvenca itd.

Predhodni dizajn

Ustvarite konceptualne modele in 3D modele.

Izberite materiale, ki temeljijo na trdnosti in okoljskih razmerah.

Podrobno inženiring

Razvijte podrobne inženirske risbe (konstrukcijske sestavine, mehanizmi, električni sistemi).

Izvedite analizo stresa in utrujenosti, da zagotovite varnost.

2. Materialna naročila

Izvor visokokakovostnih materialov, vključno z:

Jeklene plošče in profili za konstrukcijske sestavine.

Motorji, menjalniki in drugi mehanski deli.

Električni sistemi in kontrolne komponente.

Preglejte materiale, da zagotovite skladnost s standardi kakovosti.

3. Izdelava

Izdelava konstrukcijske komponente

Rezajte, zvarite in sestavite jeklene konstrukcije (glavni nosilec, konzolne roke, noge itd.).

Zagotovite natančno poravnavo in dimenzije.

Za zaščito pred korozijo izvedite površinsko obdelavo (npr. Streljanje, slikanje).

Mehanski sklop

Sestavite mehanske dele (voziček, dvigalo, kolesa itd.).

Namestite motorje, menjalnike in pogonske sisteme.

Električni sklop

Namestite električne komponente (krmilne plošče, kable, senzorji).

Živite in povežite sistem, da zagotovite funkcionalnost.

4. Pregled kakovosti

Pregled materiala

Preverite preizkuse certificiranja materiala in izvajanja (npr. Natezni testi).

Strukturni pregled

Preverite kakovost zvara (npr. Ultrazvočno testiranje).

Zagotovite dimenzijsko natančnost in površinsko obdelavo.

Pregled montaže

Preverite poravnavo in funkcionalnost vseh delov (mehanski in električni).

Testiranje obremenitve

Izvedite statične in dinamične teste obremenitve, da zagotovite varno delovanje.

5. Testiranje tovarniške sprejemanja (maščoba)

Izvedite celovit preizkusni vožnji, vključno z:

Preskusi polne obremenitve in preobremenitve.

Funkcionalnost vseh varnostnih naprav (npr. Mejna stikala, zasilne zavore).

Gladko delovanje potovanj, dvigala in žerjava.

Rezultati dokumenta in pridobite odobritev stranke.

6. Demontaža in pakiranje

Razstavite žerjav na prenosljive odseke.

Komponente varno pakirajte, da preprečite poškodbe med prevozom.

Označite in pripravite embalažni seznam za učinkovito ponovno sestavljanje.

7. Prevoz

Dostavite komponente žerjava na mesto namestitve z ustreznimi prevoznimi metodami.

8. Namestitev in zagon

Sklop na kraju samem

Sestavite strukturne komponente in mehanske sisteme.

Namestite električne sisteme in krmilne plošče.

Kalibracija in testiranje

Ponovno umerite sistem žerjava za pogoje, specifične za mesto.

Za preverjanje zmogljivosti izvedite testiranje obremenitve na kraju samem.

9. predajo

Zagotovite usposabljanje osebju stranke za varno delovanje in vzdrževanje.

Dostavi tehnično dokumentacijo (uporabniški priročnik, priročnik za vzdrževanje, potrdila).

Pridobite končno odobritev in sprejemanje od stranke.

10. Podpora za poprodaj

Ponudite garancijske storitve in podporo za vzdrževanje.

Po potrebi zagotovite rezervne dele in tehnično pomoč.

Pogled delavnice:

Podjetje je namestilo platformo za upravljanje inteligentne opreme in namestilo 310 kompletov (kompletov) robotov za ravnanje in varjenje. Po zaključku načrta bo več kot 500 kompletov (kompleti), stopnja omrežja opreme pa bo dosegla 95%. V uporabi je bilo 32 varilnih linij, nameščenih je 50, stopnja avtomatizacije celotne linije izdelka pa je dosegla 85%.
