Samostoječi nadglavni žerjav z okvirjem stebra

Proizvodnja prostostoječega mostnega žerjava s stebričnim okvirjem vključuje več kritičnih stopenj, od idejne zasnove in inženiringa do izdelave, montaže in namestitve. Ti žerjavi so zasnovani tako, da so neodvisni od gradbenih konstrukcij in nudijo prilagodljivost pri proizvodnji in rokovanju s težkimi bremeni v različnih industrijskih okoljih.

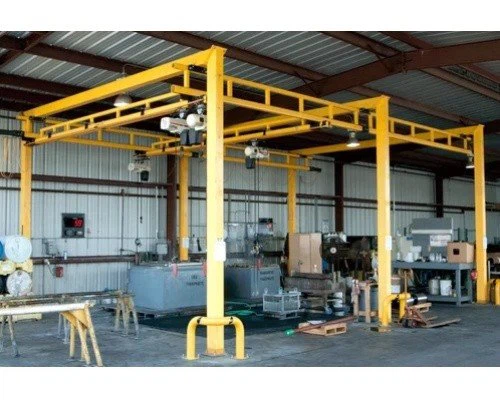

Prostostoječi mostni žerjav s stebričnim okvirjem je vrsta industrijske dvižne opreme, ki se uporablja za ravnanje s težkimi bremeni v delovnem prostoru. Žerjav je sestavljen iz navpičnih podpornih stebrov (od tod tudi ime "ogrodje stebra"), ki držijo vodoravni nosilec (most), po katerem se premika dvigalo za dvigovanje in transport materialov. Ti žerjavi se običajno uporabljajo v tovarnah, skladiščih, na gradbiščih ali drugih okoljih, kjer je potrebno dvigovanje težkih materialov in opreme. Stojijo samostojno in ne potrebujejo podpore gradbene konstrukcije.

3) Ključne prednosti prostostoječih mostnih žerjavov s stebričnim okvirjem

Prilagodljivost: Namestiti jih je mogoče v skoraj vsako okolje, neodvisno od strukture.

Velika nosilnost: lahko dvignejo znatna bremena, ki segajo od nekaj ton do več sto ton, odvisno od zasnove.

Prostorska učinkovitost: Optimizirajo uporabo talne površine z uporabo navpičnega prostora za premikanje tovora.

Prilagodljivost: Te žerjave je mogoče prilagoditi za izpolnjevanje posebnih potreb po dvigovanju, kot so različne dolžine razpona, nosilnosti in višine.

Garancijska doba: 1 leto

Teža (KG): 3000 kg

Video pregled tovarne: na voljo

Poročilo o mehanskem preskusu: na voljo

Ime izdelka: Enojni mostni žerjav

Barva: siva / morsko modra / rumena / oranžna

Material dobre kakovosti: Q235B / Q345B

Lastnosti žerjava: Evropski tip

Način upravljanja: daljinski upravljalnik

Dvižni mehanizem: Električno verižno dvigalo

Glavne električne komponente: Schneider

Napajanje:3-faza 380v 50hz / prilagojeno

Hitrost vožnje: 0 ~ 10 m/min

Delovna raven: A5





1. Okvir stebra (navpični nosilci)

Stebri: navpične podporne strukture, ki pritrdijo žerjav na tla in zagotavljajo stabilnost. Običajno so izdelani iz težkih jeklenih nosilcev ali jeklenih cevi in ​​so zasnovani tako, da podpirajo celotno strukturo žerjava.

Podnožje ali temelji: Betonski podstavki se pogosto uporabljajo za pritrditev stebrov na tla in preprečijo kakršno koli premikanje ali nagibanje. Načrtovani morajo biti tako, da prenesejo težo in delovne sile žerjava.

2. Most (vodoravni nosilec)

Nosilec/nosilec mostu: vodoravna struktura, ki se razteza med dvema navpičnima stebroma. Most je del žerjava, ki se premika vodoravno po tirih in podpira sistem dvigala.

Končni tovornjaki: Ti so nameščeni na obeh straneh mostu in vsebujejo kolesa in motorje. Končni tovornjaki omogočajo, da most potuje po vzletno-pristajalni stezi.

3. Dvižni mehanizem

Dvigalo: Dvigalo je dvižna naprava, nameščena na mostu. Sestavljen je iz motorja, menjalnika in dvižnega mehanizma (npr. žične vrvi, verige), ki dvigujejo in spuščajo tovor.

Dvižne komponente: to vključuje kavelj, verigo ali žično vrv, ki dejansko dvigne tovor, pogosto z dvižnim bobnom ali verižnimi zobniki za navijanje in odvijanje dvižnega medija.

Voziček: Dvigalo je običajno nameščeno na vozičku, ki poteka vzdolž nosilca mostu, kar mu omogoča, da se premika naprej in nazaj, da pozicionira tovor.

4. Sistem vzletno-pristajalne steze (železniški sistem)

Nosilci vzletno-pristajalne steze: tirni sistem, po katerem se premika žerjav. Te tirnice so običajno nameščene na tleh stavbe ali delavnice, končni vozički žerjava pa potujejo po teh tirnicah.

Kolesa in ležaji: Kolesa za težka bremena so nameščena na končnih tovornjakih in potujejo vzdolž nosilcev vzletno-pristajalne steze. Ležaji zagotavljajo gladko delovanje in zmanjšujejo trenje.

5. Pogon in nadzorni sistem

Motorji: električni motorji zagotavljajo moč za dviganje (dviganje) in vodoravno vožnjo žerjava. Ti motorji so pogosto AC ali DC motorji, odvisno od izvedbe žerjava.

Menjalnik/reduktorji: Ti prenašajo moč od motorja do dvižnega mehanizma in potovalnega sistema ter prilagajajo hitrost in navor.

Pretvornik/pogoni s spremenljivo frekvenco (VFD): Uporabljajo se za krmiljenje hitrosti motorja in omogočajo natančen nadzor gibanja za gladko delovanje.

Nadzorna plošča: Nadzorna plošča operaterju omogoča upravljanje funkcij žerjava, vključno s premikanjem mostu, dvigovanjem tovora in varnostnimi funkcijami pri delovanju. To ploščo je mogoče namestiti na žerjav ali upravljati na daljavo.

Daljinski upravljalnik: nekateri žerjavi so opremljeni s sistemi za daljinsko upravljanje, ki operaterjem omogočajo nadzor gibanja žerjava z varne razdalje.

6. Varnostni sistemi

Končna stikala: Ta so nameščena, da preprečijo prekomerno premikanje dvigala in zagotovijo, da ne preseže svojega varnega območja. Končna stikala samodejno ustavijo gibanje, ko žerjav doseže konec svoje vožnje.

Zaščita pred preobremenitvijo: senzorji ali merilne celice so nameščeni za zaznavanje prekomerne teže. Če je žerjav preobremenjen, samodejno ustavi delovanje, da prepreči poškodbe ali nesreče.

Gumb za zaustavitev v sili: gumb, nameščen na nadzorni plošči žerjava ali na daljavo za takojšnjo zaustavitev žerjava v nujnih primerih.

Sistem proti nihanju: nekateri napredni žerjavi so opremljeni s sistemi, ki zmanjšajo nihanje tovora med premikanjem, kar zagotavlja stabilnejše in varnejše upravljanje.

7. Elektrika in napajanje

Napajanje: Žerjav se napaja z elektriko, ki se običajno napaja prek kabelskih ogrodij ali prek sistema prevodnih tirnic, ki poteka vzdolž mostu.

Kabli in festonski sistemi: Kabli, ki napajajo električne sisteme žerjava, so pogosto podprti s festonskimi sistemi, ki omogočajo, da se kabli premikajo s potovanjem žerjava.

Krmilna napeljava: napeljava povezuje električne komponente (motorje, končna stikala in krmilne elemente), kar operaterju omogoča učinkovito upravljanje operacij žerjava.

8. Strukturne podpore in opornice

Prečne opore: Jeklene opore se lahko uporabijo za dodatno strukturno podporo okvirju žerjava in preprečijo nihanje ali nihanje med delovanjem.

Stabilizatorji: nekateri žerjavi imajo stabilizacijske elemente, ki zagotavljajo nemoteno delovanje, zlasti v pogojih velike obremenitve.

9. Sistemi vzdrževanja in mazanja

Mazalni sistemi: Ležaji, motorji in drugi gibljivi deli zahtevajo redno mazanje, da zmanjšate obrabo in zagotovite nemoteno delovanje.

Inšpekcijske točke: Redne inšpekcijske in vzdrževalne točke so vključene v zasnovo žerjava, da omogočajo enostaven dostop za rutinske preglede in popravila.

12.Skica

Glavna tehnična





1. Neodvisnost od zgradbe

Ni potrebe po podpori zgradbe: Za razliko od drugih vrst mostnih žerjavov, ki zahtevajo podporo konstrukcije zgradbe, je prostostoječi žerjav s stebričnim okvirjem samonosilen. To omogoča večjo fleksibilnost pri namestitvi, zlasti v prostorih, kjer spreminjanje zgradbe ni izvedljivo ali zaželeno.

Prilagodljivost v postavitvi: Ker je žerjav neodvisen, ga je mogoče postaviti kamor koli v objektu, kar ponuja prilagodljivost pri postavitvi tovarne, delovnem toku in pozicioniranju opreme.

2. Velika nosilnost

Sposobnost dvigovanja težkih tovorov: Ti žerjavi so zasnovani za obvladovanje težkih tovorov z zmogljivostjo od nekaj ton do več sto ton. Robustna konstrukcija okvirja stebra in nosilca zagotavlja, da lahko žerjav prenese velika in težka bremena, zaradi česar je idealen za industrije, kot so proizvodnja, gradbeništvo in ravnanje z materiali.

3. Optimizacija prostora

Povečanje talne površine: Nadzemna zasnova žerjava omogoča izkoriščanje navpičnega prostora, tla pa ostanejo prosta za druge operacije ali shranjevanje. To je še posebej dragoceno v skladiščih ali tovarnah, kjer je prostor omejen.

4. Prilagodljiv posebnim potrebam

Nastavljiv razpon in višina: Prostostoječe žerjave s stebričnim okvirjem je mogoče prilagoditi tako, da ustrezajo posebnim dimenzijam in zahtevam glede nosilnosti objekta. To pomeni, da jih je mogoče prilagoditi razpoložljivemu prostoru in posebnim dvižnim potrebam podjetja.

5. Stroškovno učinkovito

Ni potrebe po strukturnih spremembah: Ker je žerjav neodvisen od konstrukcije stavbe, ni potrebe po dragih spremembah ali ojačitvah obstoječega objekta. To lahko vodi do nižjih začetnih stroškov namestitve v primerjavi z žerjavi, ki se opirajo na gradbene podpore.

Zmanjšani stroški vzdrževanja: Ti žerjavi so zasnovani za vzdržljivost in dolgo življenjsko dobo, kar pomeni, da so lahko stroški vzdrževanja dolgoročno nižji. Poleg tega lahko prilagodljivost namestitve pomaga optimizirati postopke vzdrževanja in skrajša čas izpadov.

6. Izboljšana varnost

Varnostne funkcije: Ti žerjavi so pogosto opremljeni z različnimi varnostnimi mehanizmi, vključno z zaščito pred preobremenitvijo, zaustavitvami v sili, končnimi stikali in sistemi proti nihanju, ki zagotavljajo varno delovanje.





1. Izdelava in montaža

Ravnanje s težkimi stroji: Uporablja se v tovarnah in proizvodnih linijah za dvigovanje in pozicioniranje težkih strojev, delov ali komponent med proizvodnim ali montažnim procesom.

Ravnanje z materialom: ti žerjavi se običajno uporabljajo za premikanje surovin (kot so jekleni nosilci, kovinske plošče ali drugi sestavni deli) v različne faze proizvodnega procesa.

2. Skladišča in distribucijski centri

Nakladanje in razkladanje blaga: V skladiščih se ti žerjavi uporabljajo za dvigovanje in premikanje težkih škatel, palet ali razsutega blaga za skladiščenje ali distribucijo. Izboljšajo učinkovitost nakladanja in razkladanja.

3. Gradbena in gradbišča

Ravnanje z gradbenim materialom: Prostostoječi žerjavi z okvirjem stebra se pogosto uporabljajo na gradbiščih za premikanje težkih materialov, kot so jekleni tramovi, cementni bloki in gradbena oprema.

Dvigovanje in pozicioniranje: Pri gradnji stavb ti žerjavi pomagajo postaviti težke konstrukcijske elemente, kot so montažne betonske stene, nosilci in jekleni stebri, na svoje mesto.

4. Avtomobilska in vesoljska industrija

Montaža avtomobilov in letal: V avtomobilskih tovarnah ti žerjavi pomagajo postaviti karoserije avtomobilov ali druge težke komponente. Podobno se v vesolju uporabljajo za premikanje velikih letalskih delov ali sklopov med proizvodnim procesom.

5. Predelava jekla in kovin

Ravnanje s težkimi kovinskimi materiali: V jeklarnah in trgovinah za izdelavo kovin se mostni žerjavi s stebričnim okvirjem uporabljajo za dvigovanje in premikanje težkih kovinskih pločevin, plošč, tuljav ali drugih kosovnih predmetov med fazo obdelave.

Pozicioniranje kovinskih komponent: ti žerjavi pomagajo pri pozicioniranju velikih kovinskih delov za varjenje, rezanje ali nadaljnjo strojno obdelavo.

Ravnanje z ulitki: Uporablja se v livarnah za ravnanje s staljeno kovino ali težkimi odlitki, kar zagotavlja varno in natančno ravnanje z materialom.

Pogled na delavnico:

Podjetje je namestilo inteligentno platformo za upravljanje opreme in namestilo 310 sklopov (kompletov) manipulacijskih in varilnih robotov. Po zaključku načrta bo več kot 500 sklopov (sklopov), stopnja omrežne opreme pa bo dosegla 95%. V uporabo je bilo danih 32 varilnih linij, predvidena je namestitev 50, stopnja avtomatizacije celotne proizvodne linije pa je dosegla 85 %.
