Konstrukcijska shema vzdrževanja električnega enosmernega vzmetenja žerjava

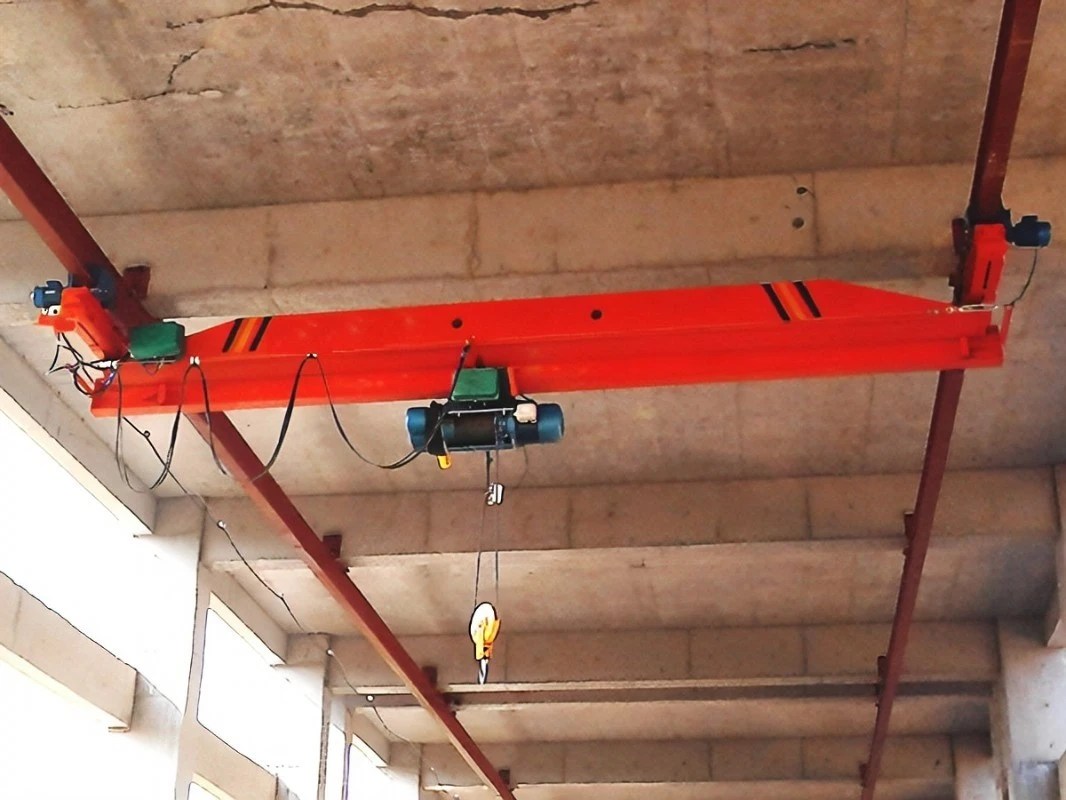

Prvič, pregled opreme električnega žerjava z enim nosilcem
Teža stroja Q=3 ton, razpon L=13,5 metrov, višina dviga H=9 metrov, hitrost tovornjaka 20 metrov/min.
Drugič, priprava pred opremo
(1) Izbira opreme na kraju samem
Mesto opreme mora imeti dovolj prostora, da zadosti potrebam obračanja in dvigovanja opreme, mesto pa mora imeti napajanje za priključitev varilnega stroja in drugih električnih stvari.
(2) Priprava opreme in stvari
V času gradnje sta potrebna 2 varilna stroja, 2 kompleta kisikovega acetilena, 2 kompleta ročnih dvigal, lesena lestev, dvižna naprava in žerjav, ki jih zagotavlja stranka A.
(3) Priprava materialov
Jeklene tirnice, plošča, oporniki, sorniki, plošče za izdelavo orodja, materiali za drsno žico in varilne palice, uporabljeni v tem projektu, morajo zadostovati glede na praktično povpraševanje.
(4) Kadrovska ureditev
Osebje, vključeno v ta projekt: 2 električarja, 2 monterja, 2 varilca, 2 dvigalca in 1 varnostnik.
Tretjič, temeljna varnostna zahteva v procesu naprave
Gradbeno osebje, vključeno v ta projekt, mora strogo upoštevati pravila varnosti za vsako vrsto dela in ne sme delati v nasprotju s predpisi.
Četrtič, proces opreme
(1) Tirna oprema: Najprej se mesto razvrsti in pogonski cement se sprejme na dnu tirnega nosilca. Niveliranje in postavitev. Pregled in ravnanje tirnic, zgornji del tira, spoj tirnic, ojačitev poravnave, pregled meritev, izravnava, ravnanje. Oprema za izdelavo orodja, standard opreme steze mora biti v skladu s pravili in standardi TJ231-78 "Mehanska oprema in oprema Inženirska konstrukcija Sprejemni standard", razlika med najvišjo in najnižjo točko polnega giba je ne večji od 10 mm, zamik leve, desne in zgornjih treh strani spoja ni večji od 1 mm, reža spoja ni večja od 2 mm, napaka razpona ne sme biti večja od 5 mm, relativna razlika v višina med dvema vzporednima tiroma istega razpona ne sme biti večja od 10 mm na stebru in ne sme biti večja od 15 mm na drugih mestih.
(2) Oprema za drsno žico
Stična površina drsnika mora biti ravna, ravna, brez rje, odlična prevodnost, ustrezna oprema, pri prečkanju dilatacijske rege objekta mora biti nameščena kompenzacijska oprema. Nanesite rdečo barvo na neprevodno kontaktno površino napajalne drsne žice in postavite varnostni znak opreme ali indikatorsko lučko, ki označuje elektrifikacijo, v ustrezno smer. Če oprema varno drsi po žici, mora biti ravna in odlično prevodna. Če se za napajanje uporablja mehki kabel, mora številka linije ustrezati zahtevi in vlečna vrv mora biti nastavljena.
(3) Mostna postavitev žerjava je pripravljena za postavitev
Pred opremo je treba opremo razpakirati skupaj s predstavniki enote zaupane opreme in proizvodne enote. V skladu z naključnim pakiranjem preverite in preverite, ali je dostavljeno blago skladno s številom delov, navedenih na seznamu pakiranja, in ali so naključni dokumenti popolni. Po opravljenem pregledu se na kraju samem sestavi zapisnik, ki ga podpišejo predstavniki treh strank. Pri montaži in postavitvi mostu se vse gradbeno osebje, ki sodeluje pri gradnji, dosledno drži pravil varnega dela za posamezne vrste del in je prepovedano delati v nasprotju s predpisi.
Pri sestavljanju žerjava je treba most postaviti na blazino glede na delovno orientacijo, po pritrditvi trdno in nato sestaviti končni nosilec, diagonalna razlika ne sme biti večja od 5 mm, razpon ne sme biti večji od 3 mm, in po popolnem izpolnjevanju pravil je treba električno dvigalo sestaviti, razdalja med vožnjo avtomobila ne sme biti večja od 5 mm in končno montažo v nadzorni sobi.
(4) Električna oprema
Preden mora oprema posebej razumeti električni shematski diagram, diagram distribucije, električno splošno risbo in ustrezne tehnične podatke, razumeti načelo delovanja in učinek vsake komponente. Za natančno opremo in agilno obdelavo opreme v procesu vprašanja. Preverite relativno upornost vsake električne komponente in motor ne sme biti manjši od {{0}}.8 megohmov. V vlažnem okolju ne sme biti nižji od 0,4 megohma, preverite, ali so črte točne, in ugotovite, da ni stopnje bitnih napak pred izvedbo preizkusa moči. Med preskusnim zagonom preverite, ali je smer teka običajna, ali hodno stikalo ustreza zahtevani smeri in ali sta zgornja in spodnja meja izklopa varna in zanesljiva. Vsa varnostna oprema mora biti pred dvigovanjem varna, zaščitena in usposobljena. V procesu dvigovanja dosledno upoštevajte varnostna pravila in prepovedajte nezakonito delo.
Petič, lupina, napolnjena z žerjavom, žična cev itd., morajo biti trdno ozemljeni, žerjavna proga in ozemljitveni upor katere koli točke na žerjavu ne sme biti večji od 4 ohmov. Ponavljajoči se ozemljitveni upor ni večji od 10 ohmov. Izolacijska upornost glavnega tokokroga in krmilnega tokokroga do tal ni manjša od 0,8 megohma.
6. Ko je žerjav usposobljen za preskusno delovanje, je treba izvesti poskus brez obremenitve, poskus s statično obremenitvijo in poskus z dinamično obremenitvijo. Po opravljenem samoinšpekcijskem pregledu natančno izpolnite izjavo o zaključku, povejte stranki A, poskrbite za sprejem ustreznih oddelkov in po opravljenem inšpekcijskem pregledu dostavite v uporabo.
Pri postavljanju žerjava z enim žarkom je treba posvetiti pozornost več točkam in pravilnim metodam
1 je jambor nastavljen na sredino glavnega nosilca žerjava in nekoliko blizu strani težjega glavnega nosilca, tako da se dvižni žerjav ne nagne, električno dvigalo pa je trdno pritrjeno na glavni nosilec istočasno.
2, dvigovanje je treba vzdrževati stabilen dvig, ne more prosto nihati, da bi ljudem omogočili nadzor, se lahko priveže na dva konca vrvi žerjava.
3, z uporabo dvigala in jambora, vrv v dvižno luknjo za dviganje.
4. Dvignite žerjav na ustrezno višino, pritrdite krmilno sobo z sorniki na povezovalni okvir in povezovalni sedež, nato pa privarite povezovalni sedež na glavni nosilec oziroma nosilec v skladu z naključnimi risbami.
5, dvignite žerjav, da preseže tir, povlecite vrv, da zasukate žerjav, in postopoma padite, tako da utor kolesa žerjava, poravnan s tirom, počasi pade.
Zgoraj je postavitev žerjava z enim žarkom treba paziti na točke in pravilno metodo, upam, da bo večina uporabnikov lahko nastavljena v skladu s to metodo pri uporabi, da bi izboljšali varnost delovanja žerjava.
