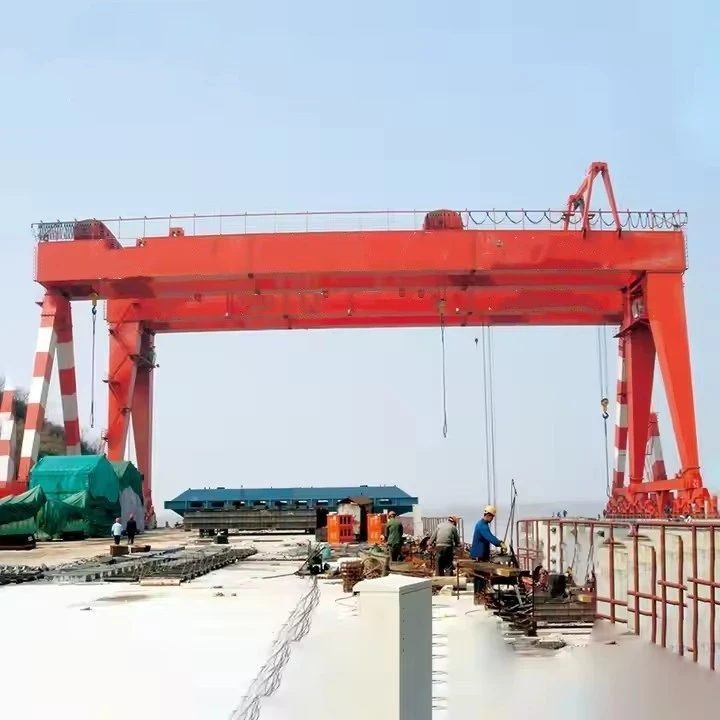

Marmor za dvigovanje gantry crane



Marmorni dvigal Gantry Crane je na voljo v različnih velikostih in konfiguracijah, da se izpolnjuje različne zahteve za dvigovanje. Za mobilnost so lahko zasnovani z nastavljivimi nivoji višine, gumijastimi ali jeklenimi kolesi in različnimi vrstami virov energije, kot so dizel, elektrika ali ročna moč.



Vrste gantry žerjavov za ravnanje z marmornimi

Prenosni žerjavi za gantry: Gumijasta ali na kolescih za mobilnost delavnic.

Delovna postaja Žerjavi: Manjši, zaprti ali i-žarek modelov za tovarniško uporabo.

Želja, nameščeni na železnici: Težki modeli za velike marmornate plošče v industrijskih okoljih.



Glavne koristi

✅ Varno ravnanje z marmornim ravnanjem- med dvigovanjem preprečuje razpoke, čips ali lom.
✅ Povečana učinkovitost- hitrejše nalaganje\/razkladanje v primerjavi z ročnim delom.
✅ Prilagodljivost delovnega prostora- Lahko se uporablja v kamnolomih, tovarnah ali delavnicah.
✅ Znižani stroški dela- zmanjšuje fizično obremenitev delavcev.
✅ Dolga življenjska doba-Zgrajena z materiali, odpornimi proti koroziji, za ostra okolja.



Kraj izvora: Henan, Kitajska

Garancija: 2 leti

Teža (kg): 80000 kg

Video odhodni intenzivni pregled:

Poročilo o preskusu strojev:

Prijava: skladišča, tovarniška in drugo mesto

Vrsta žerjava: škatlo tipa gantry Crane

Hitrost potovanja: 20m\/min

Dvigovalni mehanizem: električno dvigalo

Nadzor nadzora: nadzor nad ozemljitvijo+ daljinski upravljalnik (prilagojen)

Delovna dolžnost: A5

Delovna temperatura: -20 ~ +40 stopnja

Industrijska napetost: 380V50Hz3phanse ali drugo

Pakiranje: glede na zahtevo stranke

Nadzorna metoda: Nadzor nad tal, daljinski upravljalnik (prilagojen)

Napajanje: 3 faza 380V 50Hz\/Custmized





1.Main žarek

1. Glavni žarek je običajno izdelan jeklenih ali varjenih škatel.
2. Glavni žarek nosi sistem za dviganje in dviganje, ki se premika po svoji dolžini.
3. Glavni žarek je zasnovan odklon tolimita do varnega območja gladkega delovanja tecrane.
Električni motor, ki ga poganja:
Gibanje žerjava poganja električni motor, ki zagotavlja gladko in učinkovito delovanje.
Električni motor običajno vozi voziček in dviganje, kar omogoča, da se žerjav dvigne, spusti in premika obremenitve vzdolž žarka.

2. Odliv sistem

Te komponente so odgovorne za dvigovanje, premikanje in pozicioniranje zabojnikov.

Voziček:

Za natančno pozicioniranje premakne dvigalo vodoravno vzdolž nosilca.

Ročno ali motorizirano (odvisno od vrste žerjava).

Mehanizem dvigala:

Vključuje vitel, žične vrvi in ​​bobne za dvigovanje in spuščanje zabojnikov.

Zasnovan za natančen nadzor in gladko delovanje.

Trosilec:

Specializirana dvižna naprava, ki se pritrdi na vrh vsebnika.

Lahko obvlada različne velikosti posode (20ft, 40ft, 45ft itd.).

Lahko vključujejo zasuke ključavnice za varno oprijem posode.

Vrvi in ​​škripci:

Jeklene žice in jermenice z visoko trdnostjo se uporabljajo za dvigovanje in nižje obremenitve.

Redno pregledujemo obrabo.

3.Mobilnost komponent

Ti omogočajo, da se žerjav premika znotraj terminala ali dvorišča.

Kolesa (za RTG žerjave):

Gumijasta kolesa omogočajo, da se žerjav prosto premika na dvorišču zabojnikov.

Opremljen z mehanizmi krmiljenja za manevriranje.

Železniški sistem (za RMG žerjave):

Fiksne tirnice vodijo gibanje žerjava.

Zagotavlja stabilnost in natančnost za operacije z velikimi količinami.

Pogonski motorji:

Električni ali hidravlični motorji napajajo gibanje žerjava.

Opremljen z zavorami za varno zaustavitev.



4. Kontrol in varnostni sistemi

Nadzorna plošča

Obesek (Wired Remote)- ročno delovanje.

Radijski daljinski upravljalnik-Brezžično za varnejše ravnanje z dolgimi razdaljami.

Spremenljivo krmiljenje hitrosti- gladko dvigovanje\/znižanje občutljivega marmorja.



Varnostne funkcije

Omejevalnik preobremenitve- preprečuje delovanje žerjava zunaj zmogljivosti.

Gumb za zaustavitev v sili- takojšnjo zaustavitev v primeru okvare.

Mejna stikala-preprečuje prekomerno potovanje dvigala\/vozička.

Senzorji proti trku(v naprednih modelih).



5. Varnostne komponente

Te zagotavljajo varno delovanje in zaščitijo opremo in osebje.

Sistemi proti trčenju:

Senzorji in programska oprema za preprečevanje trkov z drugimi žerjavi, zabojniki ali ovirami.

Zaščita pred preobremenitvijo:

Preprečuje, da bi žerjav dvignil obremenitve, ki presegajo njegovo nazivno zmogljivost.

Mejna stikala:

Žerjav samodejno ustavi na koncu potovanja.

Gumbi za zasilno zaustavitev:

Nameščena na ključnih lokacijah za takojšnjo zaustavitev v primeru izrednih razmer.

Senzorji vetra:

Spremljajte hitrost vetra in opozorilne operaterje ali izklopite žerjav v močnih vetrovih.

Osvetlitev in alarmi:

Opozorilne luči in alarmi za opozorilo osebja med delovanjem žerjava.



6.Crane kolo

1. Kolesa so običajno izdelana z visoko trdnostjo, ki jo je močno trpežna zlitina.

2. Prirobnice so zasnovane za ohranjanje koles na temo in preprečevanju.3. Kolesa imajo rollerbe ali radialne ležaje.

7.Crane kavelj

1. Kavelj je običajno izdelan iz jekla z visoko trdnostjo ali alojmaterialom

2. kavelj je zasnovan v akroirani ali v obliki oblike C Tofix pritrditev vrat, verige ali obremenitve.

3. Kavelj je povezan s tehoističnim bobnom ali žico Ropethrough je jermenica s kljuko ali fiksno napravo.

8.MOTOR

1. Motor mora biti velikosti, ki ima največjo obremenitev, da bo žerjav živel.

2. Motor je lahko opremljen s prisilnim prezračevalnim ornaralnim hlajenjem, da se prepreči prekrivanje med dolgotrajnimi obratovanji.

3. Motor ima različne ravni z oceno, odvisno od zahtev po oblikovanju

.

Alarmni sistem zvoka in svetlobe in omejitveno stikalo

1) Alarmni sistem zvoka in svetlobe
Sistem zvoka in svetlobe je zasnovan tako, da opozarja operaterje in osebje na različne obratovalne pogoje žerjava, kot je premikanje žerjava, obremenitev, ki se dvigne ali spusti, ali izredne razmere. Za povratne informacije v realnem času ga je mogoče integrirati v sistem za nadzor žerjava.
2) sistem za mejno stikalo
Mejno stikalo je bistvena varnostna funkcija v gantry Craneu. Preprečuje, da bi žerjav presegel določene operativne omejitve, kar pomaga zaščititi strukturo žerjava, motorja in obremenitve. Mejna stikala samodejno ustavijo ali obrnejo premike žerjava, ko doseže vnaprej določene meje.

10. Naprave za varnost

1) Sistem za zaščito pred preobremenitvijo
Sistem za zaščito pred preobremenitvijo je ena najbolj kritičnih varnostnih naprav za gantry žerjav. Zagotavlja, da žerjav ne dvigne obremenitev, ki presegajo oblikovano zmogljivost, kar preprečuje morebitno škodo na žerjavu in zagotavlja varne operacije dviganja.
2) sistem proti trčenju
Sistem proti trčenju preprečuje, da bi žerjav Gantry trčil z drugimi žerjavi, konstrukcijami ali opremo. To je še posebej pomembno na območjih z več žerjavi ali gostmi operacijskimi prostori.
3) Sistem za zaustavitev v sili
Sistem za nujne primere je bistvenega pomena za takojšnjo zaustavitev delovanja žerjava v nujnih primerih. Ta sistem pomaga preprečiti nesreče ali poškodbe, tako da hitro ustavi žerjav, kadar je to potrebno.
4) Omejitvena stikala
Mejna stikala so ključnega pomena za preprečevanje, da bi žerjav presegel svoje varne operativne omejitve. Žerjav prepreči, da bi se premaknil preko določenega območja in se izognil poškodbam žerjava, opreme ali konstrukcije.
5) Mehanizem za zaklepanje varnosti
Za preprečevanje naključnega gibanja žerjava ali njegovih komponent, zlasti med vzdrževanjem ali kadar je žerjav v prostem teku, se uporablja mehanizem za zaklepanje varnosti.

11. Kontrolni način

1) Način ročnega nadzora
To je najosnovnejši in najosnovnejši način krmiljenja za gantry žerjave, kjer ima operater popoln nadzor nad vsemi gibi žerjava z uporabo kontrolnih gumbov, krmilnih palic ali ročic.
2) Način brezžičnega daljinskega upravljalnika
Ta način omogoča operaterju, da nadzira žerjav od daleč, izboljša varnost, tako da operaterju omogoči, da se izogne ​​nevarnim območjem ali dela na bolj priročnih lokacijah.
3) Način krmiljenja kabine
V tem načinu upravljavec nadzoruje žerjav iz fiksne kabine, ki se nahaja na samem žerjavu. Ta način je pogost za velike žerjave, ki delujejo v težkih okoljih, kot so pristanišča ali ladjedelnice.
4) avtomatiziran ali polavtomatski način krmiljenja
Ta način nadzora vključuje avtomatizacijo nekaterih funkcij žerjava, kar zmanjšuje potrebo po ročnem intervenciji. Stopnja avtomatizacije se lahko giblje od polavtomatske (še vedno je potrebna intervencija operaterja), da se popolnoma samodejno (brez človeškega vpletenosti v rutinske operacije).
5) Način dvojnega krmiljenja (priročnik + samodejno)
V tem hibridnem načinu lahko žerjav upravljate ročno ali samodejno, odvisno od situacije, kar omogoča operaterjem prilagodljivost za preklop med kontrolnimi metodami.

Skica

Glavna tehnična





LastnostiodMarmor za dvigovanje gantry crane

Kapaciteta težke obremenitve

Zasnovan tako, da dvigne 1 - 50+ tone (odvisno od modela), primerne za velike marmornate bloke ali plošče.

Okrepljena jeklena konstrukcija za trajnost.

Natančnost ravnanja

Nastavljiva hitrost dvigala za gladko dvigovanje in spuščanje.

Gibanje vozičkov vzdolž nosilca za natančno pozicioniranje plošč.

Specializirani dvižni prilogi

Vakuumska dvigala (za krhke marmornate plošče) preprečujejo razpoke ali poškodbe.

Žična vrv\/verižna dvigala za dvigovanje težkih delov.

Mobilnost in prilagodljivost

Možnosti z gumijastimi ali železniškimi možnostmi za notranjo\/zunanjo uporabo.

Nekateri modeli so prenosni (nastavljiva višina\/širina).

Varnostni mehanizmi

Zaščita pred preobremenitvijo za preprečevanje odpovedi žerjava.

Nujne zavore in mejna stikala za varno delovanje.

Tehnologija proti SWAY (v naprednih modelih) za stabilnost.

Prilagodljivi modeli

Nastavljiv razpon in višina, da ustrezajo različnim delovnim prostorom.

Električne ali ročne možnosti nadzora (obesek\/daljinski upravljalnik).



Uporaba žerjavov za dvigovanje marmorja

Marmornati dvižni žerjavi so bistveni v panogah, ki obdelujejo težke, krhke marmornate plošče. Njihov robusten dizajn in specializirani mehanizmi za dvigovanje so idealni za različne aplikacije:



1. Marmorni kamnolomi in rudarstvo

Prevoz surovih marmornatih blokov z mesta ekstrakcije do območij.

Nalaganje\/razkladanje na tovornjake ali pomnilniške dvorišča z minimalnim tveganjem za škodo.



2. Kamnine obdelave in izdelave

Premikanje marmornatih plošč med rezanjem, poliranjem in zaključnimi postajami.

Natančno pozicioniranje za stroje CNC in drugo opremo za predelavo.



3. mesta za gradnjo in namestitev

Dviganje in namestitev velikih marmornatih plošč v gradbene fasade, talne obloge in spomenike.

Ravnanje z velikimi marmornatimi kosi v visokih gradbenih projektih.



4. Skladiščenje in logistika

Zlaganje in organiziranje marmornatih plošč v skladiščnih prostorih.

Nalaganje\/raztovarjanje iz zabojnikov za pošiljanje ali tovornjake s ploščatimi posli.



5. delavnice in razstavni prostori

Pomoč pri kiparstvu marmorja po meri in umetniških instalacijah.

Prikazovanje težkih marmornatih kosov v razstavnih prostorih brez ročnih tveganj za ravnanje.



1. Analiza zahtev in tehnična zasnova
Posvetovanje strank: Razumevanje specifičnih potreb stranke (zmogljivost obremenitve, razpon, višina dviga, delovno okolje, nadzorni sistem, varnostne funkcije).
Ocenjevanje mesta: Ocenite namestitveno mesto, okoljske razmere in vse posebne omejitve.
Inženirski dizajn:
Razviti podrobne 3D CAD risbe in strukturne izračune za nosilce, končne vozičke, vozička, dvigalo in električni sistem.
Prilagodite komponente, kot so motorji, zavore, nadzorne plošče in varnostne naprave na podlagi specifikacij projekta.
Zagotovite skladnost z mednarodnimi standardi (ISO, FEM, CMAA itd.).
2. Materialna naročila
Jekleni konstrukcijski materiali: vir visokokakovostnih jeklenih plošč, žarkov in profilov (Q235B\/Q355B ali enakovredne) za nosilce in okvir.
Električne in mehanske komponente: nakupni motorji, menjalniki, zavore, dvigala, krmilne plošče, mejna stikala, kable in druge električne komponente od odobrenih dobaviteljev.
Posebnosti: Naročite dodatne prilagojene dele (npr. Motorji, ki so odporni na eksplozijo, komponente iz nerjavečega jekla ali po potrebi, odporni na korozije).
3. Izdelava jeklene konstrukcije
Rezanje: Za predelavo jeklenih plošč in profilov v skladu s specifikacijami oblikovanja uporabite rezalne stroje CNC ali laserske rezalnike.
Posodo: izvedite robove priprave na varjenje s pomočjo strojev za poševnike.
Varjenje:
V skladu s potrjenimi postopki varjenja zvarite glavnega nosilca, končnih vozičkov in drugih strukturnih komponent.
Izvedite preglede zvara (vizualni pregled, ultrazvočno ali rentgensko testiranje po potrebi).
Ravnanje: Uporabite hidravlične stiskalnice, da zagotovite, da sta nosilca in okvir ravna in dimenzijsko natančna.
Obdelava: priključne točke ključa stroja (npr. KOLIKOVNE BARKE, RAZPOLOŽLJIŠČE) Za natančno montažo.
4. površinsko obdelavo
Peskanje\/peskanje s peskanjem: odstranite rjo, lestvico in površinske nečistoče iz jeklene konstrukcije, da dosežete SA2.5 ali boljšo površinsko stopnjo.
Slikanje\/prevleka:
Uporabite temeljni premaz in zaključni plašči na podlagi okoljskih delovnih pogojev (npr. Barva morske stopnje za zunanje žerjave).
Izbirno: nanesite protikorozijske, antistatične ali eksplozijske prevleke, odvisno od zahtev stranke.
5. Sklop komponent
Skupščina za dvigalo in voziček:
Sestavite sistem električnega dvigala in vozičkov, vključno z motorji, reduktorjem zobnikov, žičnimi vrvmi ali verigami in kljukicami.
Preiskovalna mejna stikala, zavore in kabelske kolute.
Končna montaža prevoza:
Namestite potujoča kolesa, ležaje, medpomnilnike in pogone na končne vozičke.
Električno ožičenje:
Ključne komponente pred žico (npr. Motor dvigala, motor z vozički) v skladu z električno postavitvijo.
Namestite nadzorne sisteme, napajalne kable, sisteme festoon ali kabelske nosilce.
6. predstavitev in preskusno opremo
V tovarni predhodno sestavite nosilec, končne vozičke, dvigalo, voziček in električni sistem, da se zagotovi pravilno prileganje in poravnavo.
Izvedite tolerančne preverjanja kritičnih dimenzij (npr. Span, medosna razdalja in diagonalne meritve).
7. tovarniško testiranje (pregled pred dostavo)
Mehansko testiranje: Izvedite preskuse brez obremenitve in delne obremenitve na sistemih za dvigovanje, potovanja po vozičkih in potovanja z žerjavi, da preverite nemoteno in zanesljivo delovanje.
Električno testiranje: preverite pravilno delovanje motorjev, krmilnih plošč, mejnih stikal, alarmov in varnostnih naprav.
Varnostni pregled:
Preizkušanje zaščite pred preobremenitvijo.
Preverjanje sistema za zasilno zaustavitev in zavorni sistem.
Preverite pravilno funkcijo zvočnih in svetlobnih alarmov.
Opomba: Pregled tretjih oseb lahko po potrebi uredi.
8. Demontaža in embalaža
Za prevoz razstavite glavne komponente (nosilec, voziček, dvigalo, končne vozičke).
Zaščitite vse površine z oljem proti koroziji ali zaščitnimi ovoji.
Uporabite ojačane lesene zaboje ali jeklene okvirje za občutljive komponente, kot so motorji, krmilni sistemi in električni deli.
9. Dostava in logistika
Organizirajte prevoz (s tovornjakom, železnico ali morje) na stranko.
Navedite podrobne namestitvene priročnike, električne diagrame in vodnike za delovanje skupaj z pošiljko.

Pogled delavnice:

Podjetje je namestilo platformo za upravljanje inteligentne opreme in namestilo 310 kompletov (kompletov) robotov za ravnanje in varjenje. Po zaključku načrta bo več kot 500 kompletov (kompleti), stopnja omrežja opreme pa bo dosegla 95%. V uporabi je bilo 32 varilnih linij, nameščenih je 50, stopnja avtomatizacije celotne linije izdelka pa je dosegla 85%.
