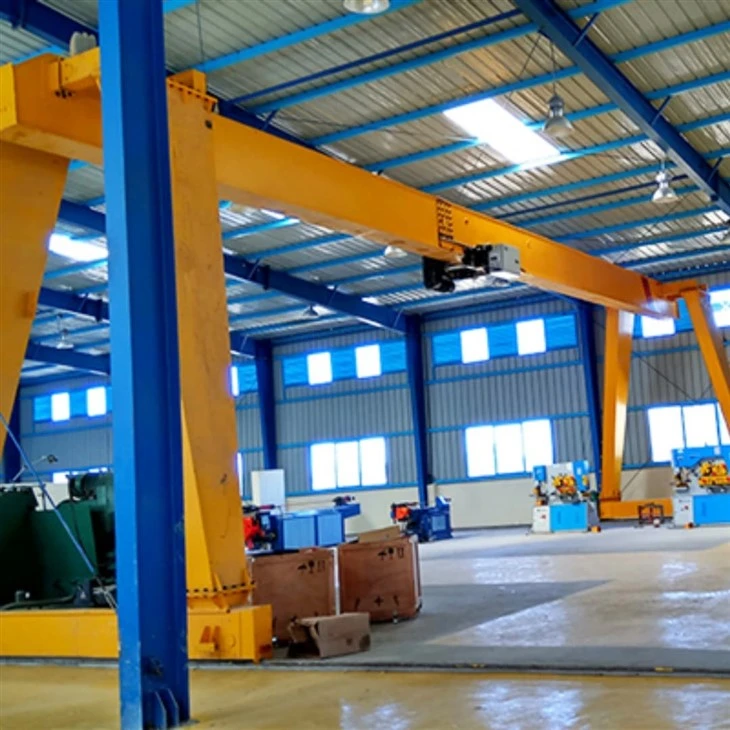

MH Single Beam Gantry Crane



AnMH Enojni žerjav z vrtečo okončnicoje lahka in stroškovno učinkovita vrsta gantry žerjava, zasnovan za dvigovanje obremenitev srednje teže. Običajno se uporablja v delavnicah, skladiščih, gradbiščih in zunanjih dvoriščih za ravnanje z materiali. Oznaka "MH" se nanaša na standardni model enega samega nosilca ali snopa gantry žerjava, ki ima običajno en vodoravni nosilci, ki ga podpirajo noge.

Ključne značilnosti:

Enotna zasnova snopa: Ima enega glavnega nosilca (snopa), ki podpira dvigalo in voziček. Zasnova enojnega nosilca je preprostejša in bolj ekonomična v primerjavi z žerjavi z dvojnimi deklicami.

Prenosni in prilagodljiv: Žerjav z enojnim žarkom MH je pogosto mobilen, z možnostjo premikanja po kolesih ali vzdolž tirnic. To zagotavlja prilagodljivost pri ravnanju z materiali na različnih območjih.

Zmerna zmogljivost obremenitve: Na splošno je zasnovan za dvigovanje obremenitev med 3 in 20 ton, zaradi česar je primeren za srednje obsežne operacije.

Preprosta struktura: Žerjav ima preprosto konstrukcijo z manj sestavnimi deli kot žerjav z dvojnim žarkom, kar olajša namestitev, vzdrževanje in delovanje.

Električno dvigalo: Žerjav je običajno opremljen z električnim dvigalom, ki se premika vzdolž žarka za dvigovanje in znižanje obremenitev.



Jedrne komponente: menjalnik, motor

Kraj izvora: Henan, Kitajska

Garancija: 2 leti

Teža (kg): 22600 kg

Video odhodni intenzivni pregled:

Poročilo o preskusu strojev:

Uporaba: široko

konzolna dolžina: 0-15 m

Hitrost vožnje z vozičkom: 20-40 m\/min

Delovni sistem: A 5- A7

Hitrost dvigovanja: 5-15 m\/min

Hitrost teka žerjava: 30-50 m\/min

Nadzorna metoda: Nadzor nad kabino\/žična vrv daljinski upravljalnik

Barva: zahteva





1.Single žarek (nosilec)

En sam žarek ali nosilec je vodoravna struktura, ki se razprostira po žerjavu. Podpira dvigalo in voziček, kar jim omogoča, da se premikajo vodoravno po svoji dolžini. Ta žarek je glavni nosilec žerjava in je zasnovan za zmerne zmogljivosti obremenitve.





Dvigalo

Thedvigaloje komponenta, ki je odgovorna za dvigovanje in znižanje obremenitev. Običajno jeelektrično dvigaloTo se premika po snopu. Dvigalo vključuje motor, dvižni mehanizem (žična vrv ali veriga), boben in kavelj, ki se pritrdi na obremenitev. Električna dvigala se običajno uporabljajo za učinkovitost in nadzor.



3.END CARRIAGES

Thekončne vozičkese nahajajo na obeh koncih enotnega žarka. V njih so kolesa ali valje, ki omogočajo, da se žerjav premika po stezi ali tirnici. Te končne kočije zagotavljajo gladko potovanje celotnega žerjava.

4. MEHANIZACIJSKI MEHANIZIJA

1) Načelo delovanja

The crane is powered by an electric motor, which can be single or three-phase, depending on the crane's design and power requirements.The motor's power is transmitted to the wheels through a gearbox or transmission, causing the wheels to rotate.The wheels, often fitted with flanges, ensure that the crane stays aligned on the track, preventing derailment and enabling smooth movement.The crane is equipped with brakes that can biti aktiviran, da žerjav varno ustavite na kateri koli točki na progi. To so lahko elektromagnetne ali mehanske zavore, ki se vključijo, ko je motor izklopljen. Operater nadzoruje potovanje žerjava skozi nadzorno ploščo, ki lahko vključuje potisne gumbe, krmilne palice ali daljinski upravljalnik. Sistem omogoča zaustavitev naprej, vzvratno in v sili.

2) Funkcije mehanizma delovanja žerjava

1. vodoravno gibanje

FUNKCIJA: Mehanizem potovanja žerjava omogoča, da se žerjav Gantry premika bočno po notranjih prostorih, pri čemer je sistem dvigala in vozičkov postavil na želeno delovno območje.

Pomembnost: To gibanje je bistvenega pomena za doseganje različnih lokacij znotraj obratovalnega območja žerjava, da po potrebi dvignete, nosijo in postavijo obremenitve.

2. Prevoz obremenitve

Funkcija: Olajša prevoz obremenitev po delovnem prostoru, kar omogoča, da žerjav učinkovito prenaša težke materiale iz ene točke v drugo.

Pomen: To je ključnega pomena pri proizvodnji, pošiljanju in skladiščih, kjer je treba materiale premakniti na določene postaje ali skladišča.

3. natančnost in natančnost

Funkcija: Potovalni mehanizem mora biti zasnovan tako, da zagotavlja gladko in natančno gibanje, s čimer je zagotoviti, da so obremenitve natančno nameščene za dvigovanje ali padanje.

Pomembnost: Visoka natančnost zmanjšuje tveganje za nesreče, zmanjša nihanje obremenitve in poveča produktivnost z omogočanjem natančne namestitve obremenitve.

4. varnost in stabilnost

Funkcija: Potovalni mehanizem žerjava vključuje varnostne značilnosti, kot so omejitvena stikala, zavore in senzorji za spremljanje gibanja in zaustavitev žerjava, če se premakne preko varnih meja.

Pomen: Ti varnostni mehanizmi so ključni za zaščito žerjava in upravljavcev pred morebitnimi nevarnostmi med delovanjem.

5. Potovalni mehanizem

1) Strukturna sestava

1. okvir vozička

Glavno telo: glavni strukturni okvir, ki podpira vse druge komponente. Običajno je narejen iz jekla ali drugih težkih kovin, da nosijo obremenitev.

Nosilci in člani navzkrižni člani: Okrepite strukturo in zagotovite dodatno stabilnost.

2. potovalna kolesa in osi

Potovalna kolesa: nameščena na okvirju vozička, ta kolesa se premikajo po železniškem sistemu žerjava mostu.

Osi: Priključite potovalna kolesa in pustite, da se nemoteno vrtijo, medtem ko podpirajo obremenitev.

3. Mehanizem pogona

Električni motor: primarni vir napajanja, ki poganja kolesa.

Menjalnik in menjalnik: prenaša moč iz motorja na kolesa, kar omogoča gibanje. Nekateri sistemi lahko uporabljajo neposreden pogon, drugi pa uporabljajo verigo, pas ali zobniški vlak.

Zavorni sistem: Zagotavlja varno ustavljanje in držanje vozička, ko miruje. Lahko je mehanska, elektromagnetna ali hidravlična.

4. SISTEM TRAKSIJA

Rails na mostu: površina, na kateri potujejo kolesa vozička. Te so pogosto nameščene na zgornjem ali dnu mostu žerjava.

Nosilce podpor: Zavarujte tirnice in vzdržujte poravnavo po celotni dolžini žerjava.

5. Električni in krmilni sistemi

Ožičenje in kabelski sistem: Dobava moč od vira napajanja žerjava do motorja, zavornih in krmilnih enot.

Nadzorna plošča: vmesnik za upravljavec za nadzor gibanja vozička.

Mejna stikala in senzorji: Uporabljajo se za spremljanje meje položaja in potovanja vozička za preprečevanje prekomernega potovanja in trkov.

6. mehanizem za ravnanje z obremenitvijo

Naprava za dviganje ali dviganje: Običajno nameščena na vozičku za upravljanje obremenitve.

Okvir in kljuke dvigala: del, ki se neposredno povezuje z obremenitvijo.

Žična vrv ali veriga: Uporablja se za dvigovanje in spuščanje obremenitve.

7. Strukturne ojačitve in podpore

Stranske plošče in ojačevalniki: Dodani za krepitev okvirja vozička in zmanjšanje odklona ali zvijanja.

Podporni nosilci: Okrepite pritrdilne točke za komponente, kot sta motor in menjalnik.

2) Funkcija mehanizma delovanja vozičkov

1. vodoravno gibanje

Voziček se premika po snopu žerjava in mu omogoči prevoz dvigala in obremenitve na različne lokacije v delovnem obdobju žerjava.

To omogoča, da žerjav pokrije široko območje v delavnici, skladišču ali proizvodnem obratu.

2. Prevoz obremenitve

Voziček nosi opremo za dviganje in dvigovanje, ki je bistvena za dvigovanje in znižanje obremenitev.

Premakne dvigalo na način, ki zagotavlja, da se lahko obremenitev natančno namesti na želeno območje za dvigovanje, spuščanje ali namestitev.

3. Prilagodljivost in učinkovitost

Z omogočanjem, da voziček potuje po razponu žerjava, mehanizem izboljšuje splošno učinkovitost dvižnih operacij. To delavcem omogoča hitro in varno prevoz blaga po širini delovnega območja.

Sistem običajno vključuje motorični mehanizem za gladko in nadzorovano gibanje.

4. pogonski sistem in komponente

Potovalni mehanizem vozička je običajno sestavljen iz pogonske enote, ki je lahko električna ali včasih ročna, odvisno od zasnove žerjava.

Kolesa ali valji, nameščeni na vozičku, omogočajo, da se z minimalnim trenjem premika po tirnici ali snopu.

Motorji in zobniki se običajno uporabljajo za vožnjo vozička, kar zagotavlja nadzorovano pospeševanje in pojem, da se izognete nenadnim gibanjem, ki bi lahko poškodovali opremo ali povzročili varnostna tveganja.

5. Varnost in nadzor

Napredni potovalni mehanizmi za vozičke vključujejo varnostne funkcije, kot so omejitvena stikala, ki na koncu svoje potovalne poti ustavijo voziček, da preprečijo, da bi tekel s proge.

Sodobni sistemi imajo lahko tudi senzorje ali avtomatizirane krmilne mehanizme, ki izboljšujejo varnost z zaznavanjem ovir in samodejno zaustavitev ali upočasnitev gibanja.

6. Koordinacija z drugimi gibi žerjava

Gibanje vozičkov je usklajeno z mehanizmom za dvigovanje in gibanjem žerjava (če je primerno) za učinkovito, tridimenzionalno delovanje (tj. Gibanje navzgor\/navzdol, naprej\/nazaj in na strani).

6.Crane kolo

1) Funkcija koles

Žerjavska kolesa so zasnovana tako, da podpirajo obremenitev strukture žerjava in olajšajo njegovo gladko gibanje po tirnicah. Imajo ključno vlogo pri zagotavljanju, da žerjav deluje s stabilnostjo in natančnostjo.

2) Zahteve za oblikovanje

Kolesa imajo običajno prirobnico na strani, da jih zadržijo na tirnici, kar preprečuje iztirjenje. Nekatera kolesa so zasnovana s koničastim profilom, da se sčasoma sprejmejo in ohranjajo stabilnost. Ta kolesa so običajno izdelana iz visoko trdnih materialov, kot sta kovano jeklo ali izlivno jeklo za obvladovanje težkih obremenitev in napetosti med delovanjem. Površina se lahko utrdi ali obdela, da izboljša odpornost na obrabo in trajnost.

7.Crane kavelj

1) Žerjav kavelj, ki se uporablja v zaprtih prostorih, je bistvena sestavina, zasnovana za dvigovanje in prevoz tovorov. Kljuka žerjava je pritrjena na mehanizem dvigala gantry žerjava, ki mu omogoča dvigovanje in premikanje težkih predmetov. Običajno ima trdno, visoko močno jekleno konstrukcijo, ki lahko podpirajo največjo obremenitev. odstop.

2) Specifikacije:

Zmogljivost obremenitve: V skladu z zasnovo žerjava se razlikuje od nekaj sto kilogramov do več deset ton.

Material: Običajno kovano ali lito jeklo z visoko natezno trdnostjo, da se upira upogibanju in lomljenju.

Varnostne značilnosti: Za preprečevanje naključnega sproščanja so vključeni zapahi ali varnostne kljuke in lahko vključujejo funkcije, kot so zaklepni zatiči ali ročni\/samodejni mehanizmi.

Motor

1) Motor notranjega gantry žerjava je ključna sestavina za njegovo delovanje. Omogoča potrebno moč za premikanje dvigala, vozička žerjava in most po njihovih progah. Izbira motorja je odvisna od več dejavnikov, vključno z zmogljivostjo obremenitve žerjavov, zahtevami hitrosti in posebnosti uporabe.

2) The motor should be powerful enough to handle the crane's maximum load and provide adequate torque for lifting and horizontal movement.Common power ratings range from a few kilowatts (kW) to several hundred kW, depending on the crane's size and capacity.Motors typically come with built-in braking systems to ensure safety during lifting and to prevent the load from dropping when power is cut.Electromagnetic brakes or mechanical brakes are often used to secure the motor, ko se ustavi.

3) Motorje je mogoče opremiti s spremenljivimi frekvenčnimi pogoni (VFD), da se omogoči nastavljiv nadzor hitrosti. To je koristno za natančno nastavitev dvigovanja in zagotavljanje gladkih začetkov in zaustavitve. Za natančne premike nekateri žerjavi z dvojnimi hitrostmi uporabljajo motorje z dvojnimi hitrostmi, kar omogoča delovanje z nizko in visoko hitrostjo. Motor mora biti zasnovan za trajnost, z zaprtimi ležaji in minimalnimi zahtevami za vzdrževanje, da se zmanjša operacijski čas.

Redni pregled in vzdrževanje sta bistvenega pomena za podaljšanje življenjske dobe motorja in preprečevanje dragih napak.

.

Alarmni sistem zvoka in svetlobe in omejitveno stikalo

1) Alarmni sistem zvoka in svetlobe

Zvočni in lahki alarmni sistem za notranje gantry žerjav je zasnovan za izboljšanje varnosti z zagotavljanjem vizualnih in slišnih opozoril operaterjem in osebjem v bližini. Ta sistem pomaga preprečiti nesreče, tako da ljudi opozori, ko je žerjav v uporabi ali se približal kritičnim delovanjem.

Zvočni alarm (rog ali sirena): Vrste: Električni rogovi, sirene ali zvočniki. Nadzorovanje: Dati zvočno opozorilo, ko žerjav deluje, premika ali se približuje nevarnemu območju.

Zvezek: Mora biti dovolj glasen, da ga lahko slišimo zaradi hrupa v okolici v delovnem prostoru, vendar ne tako glasen, da bi povzročil škodo sluha ali nelagodje.

2) Omejno stikalo

Omejitveno stikalo na zaprtih prostorih je varnostna naprava, ki se uporablja za nadzor in omejitev gibanja dvigala, vozička ali mostu žerjava. Zagotavlja, da žerjav deluje v določenih varenh mejah in preprečuje pretirano potovanje, ki bi lahko poškodoval opremo, povzročil operativne napake ali povzročil varnostna tveganja osebju in drugi opremi na tem območju.

Ključne funkcije mejnega stikala na notranjem gantry žerjavu:

Zaščita prekomerne potovanja: ustavi gibanje žerjava, ko doseže največje dovoljene meje potovanja in prepreči, da bi se žerjav premikal mimo svojih oblikovalskih meja.

Povratne informacije o položaju: Ponuja povratne informacije nadzornemu sistemu, da označijo trenutni položaj komponent žerjava, kot sta dvigalo ali voziček.

Zasilni izklop: deluje kot zasilna zaustavitev, da zaprete gibanje, če pride do okvare, kar pomaga preprečiti nesreče in poškodbe.

10. Naprave za varnost

1) 1. zaščita pred preobremenitvijo

Omejitev preobremenitve: Te naprave preprečujejo, da bi žerjav dvignil uteži, ki presegajo njegovo nazivno zmogljivost, kar zagotavlja, da žerjav deluje v varnih mejah.

Obremenitvene celice: nameščene za spremljanje in merjenje teže obremenitve, ki se dvigne, in sproži alarme ali zaustavitve, ko zaznajo preobremenitev.

2. gumb za zaustavitev v sili

Stikalo za zaustavitev v sili: omogoča hiter način za zaustavitev gibanja žerjava v nujnih primerih, kar preprečuje morebitne nesreče in poškodbe.

3. Sistemi proti trku

Senzorji odbijača: Ti senzorji zaznajo bližnje predmete ali strukture in aktivirajo zaviralni mehanizem, da se izognejo trkom.

Senzorji bližine: Pomagajte zaznati, če se žerjav približa nevarnim območjem in preprečuje gibanje, ko je nevaren.

4. Omejitev stikal

Konec potovalnih mejnih stikal: samodejno ustavite žerjav, ko doseže konec proge, da prepreči poškodbe žerjava ali okoliške strukture.

Stikala za mejo višine: Zagotovite, da se kavelj ali dvigalo ne premakne čez vnaprej določeno višino in se zaščiti pred dvigovanjem elementov previsoko.

5. Signalni in opozorilni sistemi

Opozorilne luči: Opozorite bližnje osebje, ko žerjav deluje.

Slišni alarmi: ustvarite zvoke, ki označujejo, kdaj se žerjav premika ali se približuje območju, ki zahteva previdnost.

Horn and Bell Systems: Uporablja se za signalne operaterje in bližnje delavce gibanja žerjava.

6. daljinski upravljalnik in varnostne ključavnice

Brezžični daljinski upravljalniki: Omogočite operaterjem, da nadzirajo žerjav z varne razdalje.

Mehanizmi za varnostno zaklepanje: Zagotovite, da žerjava ne bo mogoče uporabljati nenamerno ali s nepooblaščenim osebjem.

7. Naprave proti SWAY

Sistemi za preprečevanje vihanja: Z uporabo blažilnikov ali krmilnih algoritmov zmanjšajte nihanje obremenitve, ki stabilizirajo obremenitev med gibanjem.

8. Zavorni sistemi

Nujne zavore: samodejno se aktivirajo v primeru izpada električne energije ali ko je potreben nenadni zaustavitev.

Ročne zavore: Uporabljajo se za dodaten nadzor pri zaustavitvi ali pritrditvi žerjava v obdobjih neopetacije.



11. Kontrolni način

1) 1. Način ročnega nadzora

Opis: upravlja operater žerjava z ročnim obeskom ali krmilno palico.

Značilnosti: Operater ima neposreden nadzor nad gibanjem žerjava, vključno z gibanjem dvigala, vozičkov in gantry.

Primer uporabe: Primerno za naloge, ki zahtevajo podrobno ravnanje in prilagoditve, na primer dvigovanje ali premikanje občutljivih elementov.

2. Način daljinskega upravljalnika

Opis: Omogoči operaterju za nadzor žerjava z brezžičnim daljinskim upravljalnikom.

Značilnosti: Izboljša mobilnost za upravljavca in jim omogoča upravljanje žerjava od daleč.

Primer uporabe: uporaben za izboljšanje varnosti in učinkovitosti v okoljih, kjer se mora upravljavec premikati po območju žerjava.

3. Način samodejnega krmiljenja

Opis: Žerjav deluje samostojno na podlagi vnaprej programiranih nastavitev ali ukazov.

Značilnosti: Vključuje uporabo senzorjev, kamer in programske opreme, ki žerjav vodi skozi njegove naloge z minimalnim človeškim vložkom.

Primer uporabe: Idealen za visoko natančne operacije ali ponavljajoče se naloge, pri katerih so enaki premiki dosledno potrebni.

4. polavtomatski način nadzora

Opis: Združuje ročno delovanje z avtomatiziranimi funkcijami.

Značilnosti: Operater lahko sproži ali vodi žerjav, vendar se za določene gibe opira na avtomatizirane sisteme, kot so pozicioniranje ali nastavitve hitrosti.

Primer uporabe: Uporablja se, kadar upravljavci potrebujejo pomoč pri ponavljajočih se nalogah, vendar še vedno zahtevajo nadzor.

5. način krmiljenja plošče ali plošče

OPIS: Operano s pomočjo nadzorne plošče ali krmilne palice, ki upravlja vse funkcije žerjava.

Značilnosti: ponuja natančnejši nadzor nad operacijami žerjava, ki se pogosto uporablja v aplikacijah, ki zahtevajo zapletene ali večsmerne gibe.

Primer uporabe: pogost za žerjave na območjih, kjer je prednostno ročno delovanje, vendar zahteva več natančnega nastavitvenega nadzora.

12.SKetch

Glavna tehnična





TheMH Enojni žerjav z vrtečo okončnicoPonuja več prednosti, s čimer je učinkovita in stroškovno učinkovita rešitev za dvigovanje in ravnanje z materiali v različnih panogah. Tu so ključne prednosti:

1. Stroškovno učinkovit

Zasnova posameznega žarka zahteva manj materiala in manj sestavnih delov kot gantry žerjav z dvojnim žarkom, zaradi česar je bolj ekonomičen za proizvodnjo, namestitev in vzdrževanje. To je še posebej koristno za srednješolske aplikacije, kjer zmogljivosti visoke obremenitve niso potrebne.

2. Preprosta in lahka struktura

MH Enojni žerjav s snopom ima razmeroma preprosto in lahkotno strukturo, kar omogoča enostavno namestitev in razstavljanje. To tudi zmanjšuje potrebo po težki infrastrukturi ali spremembah delavnice ali dvorišču, zaradi česar je idealna za manjše ali začasne nastavitve.

3. Učinkovit za srednješolsko dviganje

Žerjav je zasnovan za srednješolske dvižne aplikacije, ki običajno obravnavajo obremenitve med 3 in 20 ton. Zaradi tega je primeren za široko paleto nalog v mehanskih delavnicah, skladiščih in gradbiščih, ne da bi potrebovali bolj zapleteno ali težke opreme.

4. Vsestranskost

MH Enojne žerjave za gantry se lahko uporabljajo tako v notranjih kot v zunanjem okolju. Njihova mobilnost jim omogoča, da obvladujejo material v delavnici ali prosto premikajo na odprtem dvorišču. Zaradi te vsestranskosti so prilagodljivi različnim panogam, kot so proizvodnja, gradnja in logistika.

5. Mobilnost in prilagodljivost

Številni žerjavi MH Gantry so opremljeni s kolesi ali tečejo na progah, kar omogoča enostavno premikanje na različne lokacije znotraj delavnice ali dvorišča. To omogoča prilagodljivost pri ravnanju z materiali in olajša ravnanje z obremenitvami na več točkah.

6. Oblikovanje prostora

Zasnova posameznega žarka zahteva manj prostora za glavo v primerjavi z žerjavi z dvojnimi žarki, zaradi česar je primeren za prostore z višinskimi omejitvami. Njegova učinkovita uporaba prostora omogoča tudi več prostora za druge dejavnosti ali opremo v delovnem prostoru.

7. Enostavnost delovanja

Žerjavi z enojnimi žarki MH so na voljo z preprostimi kontrolami, kot so obesek ali daljinski upravljalniki, ki omogočajo enostavno in natančno delovanje. Operaterji lahko z minimalnim usposabljanjem varno dvignejo, spustijo in premikajo obremenitve.

8. Nizko vzdrževanje

Preprosta konstrukcija žerjava MH z enim snopom pomeni nižje stroške vzdrževanja. Manj komponent pomeni manj potencialnih točk odpovedi, kar zmanjšuje verjetnost okvar in podaljša življenjsko dobo opreme z minimalnimi zahtevami za vzdrževanje.

9. Prilagodljivo

Te žerjave je mogoče prilagoditi glede na razpon, višino in zmogljivost obremenitve, da zadovoljijo posebne potrebe delavnice ali dvorišča. Ne glede na to, ali je za majhno delavnico ali večji industrijski prostor, lahko žerjav prilagojen potrebnim dimenzijam in dvigovanju specifikacij.

10. Izboljšane varnostne funkcije

Žerjavi z enojnimi žarki MH so opremljeni z varnostnimi funkcijami, kot so mejna stikala, zavore in končni postanki, da se zagotovi varno delovanje. Te lastnosti preprečujejo preobremenitev in prekomerna potovanja, kar zmanjšuje tveganje nesreč med delovanjem.

11. Kratek čas

Preprost dizajn in standardizirani komponente pomenijo, da so žerjavi z enojnimi žarki MH pogosto na voljo s krajšimi časi svinca za proizvodnjo in dostavo. To podjetjem omogoča, da se žerjav hitro dvigne in zažene, kar zmanjšuje izpadanje.

12. Prenosljivost (za mobilne modele)

Nekateri žerjavi z enojnimi žarki MH so zasnovani s kolesi ali kolesi, zaradi česar so prenosni in omogočajo, da se preselijo v delavnico ali dvorišče. To je še posebej koristno za podjetja, ki potrebujejo prilagodljive rešitve za ravnanje z materiali na več področjih.

Povzetek prednosti:

Stroškovno učinkovitin ekonomičen

Preprosta in lahka struktura

Učinkovito zaDviganje srednjega dela

Visokovsestranskoza notranjo in zunanjo uporabo

Mobilnostin prilagodljivost znotraj delavnice ali dvorišča

Oblikovanje prostora

Enostaven za upravljanjez uporabnikom prijaznimi kontrolami

Nizko vzdrževanjein trajno

Prilagodljivodo določenih zahtev delavnice ali dvorišča

Izboljšane varnostne funkcijeza varno delovanje

Kratek časza hitro nastavitev

Prenosljivza selitev v delovni prostor

Če povzamemo,MH Enojni žerjav z vrtečo okončnicoje praktična in učinkovita izbira za srednje delovne naloge, ki ponuja kombinacijo stroškovne učinkovitosti, enostavnosti uporabe, prožnosti in varnosti za ravnanje z materiali v različnih panogah.



TheMH Enojni žerjav z vrtečo okončnicose pogosto uporablja v različnih panogah zaradi svoje vsestranskosti, stroškovne učinkovitosti in sposobnosti ravnanja z nalogi za dvigovanje srednjega dela. Tu je nekaj skupnih aplikacij MH Single Beam Gantry Crane:

1. Mehanske delavnice

Uporablja se za dvigovanje in premikanje komponent strojev, orodij in težkih delov. Pomaga pri sestavljanju, razstavljanju in premestitvi mehanske opreme, kar je učinkovitejše operacije v avtomobilskih, vesoljskih in splošnih mehanskih delavnicah.

2. Skladišča

Za obvladovanje težkih dobrin in materialov v skladiščih so uporabljeni enotni žerjavi z enojnimi žarki. So idealni za nalaganje in raztovarjanje palet, zabojev ali velikih materialov iz tovornjakov ter jih prevoz do skladiščnih prostorov, zmanjšanje ročnega dela in pospeševanje procesov.

3. Proizvodne in izdelave

V proizvodnih prostorih se ti žerjavi uporabljajo za prevoz surovin, pol konfiniranih in končnih izdelkov v različnih fazah proizvodnje. Posebej so koristni pri izdelavi velikih kovinskih listov, cevi in ​​drugih strukturnih komponent.

4. Gradbena mesta

Na gradbiščih MH Gantry Crane pomaga pri dvigovanju in pozicioniranju gradbenih materialov, kot so jekleni tramovi, betonski bloki in velika oprema. Olajša učinkovito ravnanje z materiali, kar omogoča hitrejše in varno gradbene posadke.

5. Zunanja materialna dvorišča

Ti žerjavi, ki se uporabljajo v zunanjih okoljih, kot so dvorišča za shranjevanje materiala, pomaga pri ravnanju z razsutimi materiali, kot so jeklene plošče, cevi in ​​les. Njihova sposobnost delovanja v odprtih prostorih in na tirnicah je idealna za organizacijo in premikanje težkih materialov v teh nastavitvah.

6. Avtomobilske delavnice

V avtomobilskih servisnih delavnicah se žerjav uporablja za dvigovanje in transportno motorje, prenose in druge velike komponente vozil. Pomaga pri demontaži in ponovnem sestavljanju vozil, s čimer je popravila in vzdrževanje učinkovitejša in manj delovno intenzivna.

7. Pristanišča in ladijska dvorišča

Žerjavi z enojnimi žarki MH se uporabljajo za nalaganje in razkladanje posod, zabojev in drugega tovora iz tovornjakov ali ladij. Posebej so v pomoč pri manjših ladijskih dvoriščih ali skladiščih z omejenim prostorom, kjer nadzemni žerjavi morda niso izvedljivi.

8. Železniška vzdrževalna dvorišča

Ti žerjavi se med vzdrževanjem ali popravilom uporabljajo na železniških dvoriščih za dvigovanje in premikanje težkih železniških komponent, kot so kolesa, osi in drugi deli vlakov. Njihova mobilnost in prilagodljivost jim omogočata delo na različnih področjih dvorišča.

9. Namestitev strojev

MH Enotni žerjavi za gantry se uporabljajo za dvigovanje in pozicioniranje težkih strojev med namestitvijo v tovarnah, rastlinah ali delavnicah. To pomaga zmanjšati čas in delovno silo, potrebno za namestitev velike opreme, kar izboljša učinkovitost v industrijskih nastavitvah.

10. Ravnanje plesni v proizvodnji

V panogah, ki uporabljajo težke kalupe, kot sta vbrizgavanje plastike ali kovinsko litje, so žerjavi MH Gantry bistveni za dvigovanje in premikanje velikih kalupov med stroji. Zagotavljajo varno ravnanje z obsežnimi predmeti, kar zmanjšuje tveganje za poškodbe ali poškodbe.

11. Začasne zahteve za dvigovanje

Kadar delavnice ali tovarne potrebujejo začasne rešitve za dvigovanje za določene projekte ali med širitvami, so prenosni MH gantry žerjavi idealni. Njihova mobilnost jim omogoča, da jih je enostavno preseliti in nastaviti po potrebi za kratkoročne naloge.

12. Montažne linije

V panogah z montažnimi linijami MH Enotni žerjavi z žarki pomagajo pri prevozu težkih komponent z ene postaje na drugo. Izboljšajo potek dela z avtomatizacijo dvigovanja in premikanja delov, kar pospeši proizvodnjo in zmanjšuje potrebo po ročnem delu.

13. Izdelava oddelka cevi in ​​jekla

Žerjavi z enojnimi žarki MH se pogosto uporabljajo v obratih za proizvodnjo cevi in ​​trgovinah iz izdelave jekla za ravnanje z dolgimi in težkimi materiali, kot so jekleni tramovi, cevi in ​​kovinski listi. Pomagajo pri dvigovanju in pozicioniranju materialov za rezanje, varjenje ali montažo.

14. Ladjedelnice

Pri ladjedelništvu in vzdrževanju MH Gantry Cranes dvignejo težke ladje, kot so motorji, sidri ali propelerji. Njihova prilagodljivost jim omogoča, da premikajo dele po ladjedelnici in jih postavijo za popravila ali montažo.

15. Zunanji popravilni napravi

Ti žerjavi so idealni za zunanje popravilo, kjer je treba popraviti ali vzdrževati velike stroje ali opremo. Lahko dvignejo in prenašajo opremo za popravila ali vzdrževanje, kar bo učinkovitejše operacije v zunanjih nastavitvah.

Povzetek prijav:

Mehanske delavnice: Premikajoči se in dvigovalni deli strojev.

Skladišča: Ravnanje s težkim blagom in materiali.

Proizvodne obrate: Prevoz surovin in končnih izdelkov.

Gradbena mesta: Dvigovanje gradbenih materialov in opreme.

Zunanja materialna dvorišča: Organizacija in premikanje razsutih materialov.

Avtomobilske delavnice: Pomoč pri popravilu in vzdrževanju vozil.

Pristanišča in ladijska dvorišča: Nalaganje\/raztovarjanje tovora.

Železniška vzdrževalna dvorišča: Gibljivi deli vlaka za popravilo.

Namestitev strojev: Pozicioniranje težkih strojev.

Ravnanje s plesni: Premikanje velikih kalupov v proizvodnji.

Začasno dvigovanje: Prilagodljive rešitve za dvigovanje za kratkoročne naloge.

Montažne linije: Prevoz težkih delov po proizvodnih linijah.

Izdelava jekla in cevi: Ravnanje z dolgimi, težkimi materiali.

Ladjedelnice: Dvigovanje ladijskih delov za montažo in popravilo.

Zunanji popravilni napravi: Dvigovanje težke opreme za popravilo.

Za zaključekMH Enojni žerjav z vrtečo okončnicoje vsestransko orodje za dvigovanje in premikanje srednješolskih obremenitev v različnih panogah, od proizvodnje in gradnje do popravila in skladiščenja. Njegova mobilnost, prilagodljivost in stroškovno učinkovitost so primerni tako za notranje kot na prostem.

Pogled delavnice:

Podjetje je namestilo platformo za upravljanje inteligentne opreme in namestilo 310 kompletov (kompletov) robotov za ravnanje in varjenje. Po zaključku načrta bo več kot 500 kompletov (kompleti), stopnja omrežja opreme pa bo dosegla 95%. V uporabi je bilo 32 varilnih linij, nameščenih je 50, stopnja avtomatizacije celotne linije izdelka pa je dosegla 85%.
