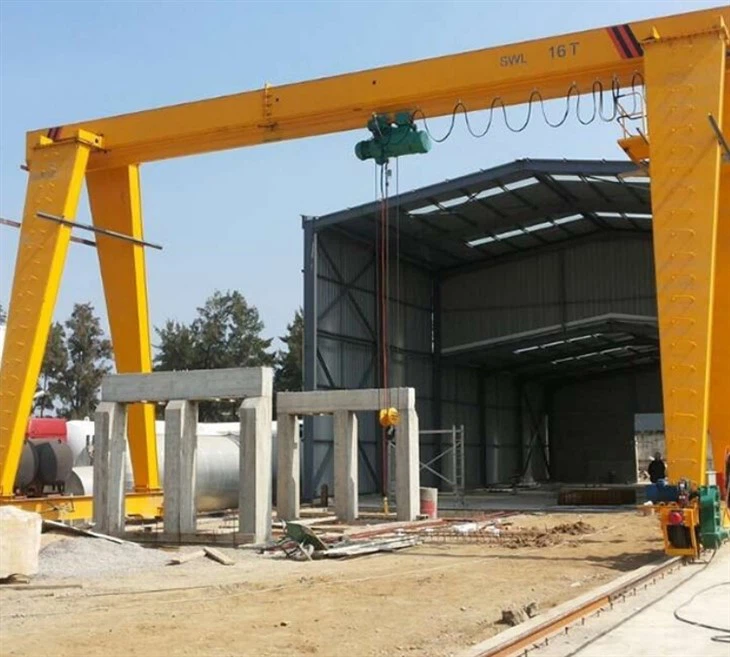

Enogredni portalni žerjav z električnim dvigalom

Električni enogredni portalni žerjav je običajna dvižna oprema s tonažo 0,5~20t. Široko se uporablja v tovarnah, rudnikih, pristaniščih, skladiščih, območjih z več vetrovi in ​​na drugih mestih za ravnanje z materiali za izboljšanje učinkovitosti dela in izboljšanje potrebnih delovnih pogojev strojev.

Električni enogredni portalni žerjav z električnim dvigalom je dvižna oprema srednje in majhne velikosti, ki poteka po tirnicah. V glavnem je sestavljen iz portala (nosilec, noga, spodnji prečni nosilec itd.), dvižnega mehanizma, potovalnega mehanizma in električnega krmilnega dela. Z električnim dvigalom kot dvižnim mehanizmom poteka vzdolž spodnje prirobnice I-jekla nosilca. Nosilec je škatlaste strukture in rešetkaste strukture. Prvi se ponaša z dobrimi tehnikami in enostavno izdelavo, drugi pa ima majhno lastno težo in močno odpornost proti vetru. Celoten stroj ima majhno lastno težo, preprosto zgradbo ter enostavno namestitev in vzdrževanje, tako da je primeren za srednje velika delovna mesta na prostem. in majhne dvižne obremenitve za splošno rokovanje, kot so tovarne in rudniki, tovorne postaje in skladišča. Prepovedano je delovati v okolju z vnetljivimi, eksplozivnimi in jedkimi plini.

Ima tri načine delovanja: talni ročaj, brezžični daljinski upravljalnik in kabina.

Nosilnost: 2t, 3t, 5t, 10t, 16t, 20t, 6t

Dolžina razpona: 7,5 m ~ 31,5 m

Teža: 4500 kg

maks. Višina dviga: 15M, 6m, 20M, 30m ali po meri

Delovna obveznostA3, A4

Pobesnela napetost: 3 faze 380V 50Hz/prilagojeno

Certificiranje: ISO, CE, GOST

Način upravljanja žerjava: daljinski upravljalnik, viseči nadzor, nadzor kabine

Sestavni deli portalnega žerjava z enim nosilcem z električnim dvigalom običajno vključujejo:

1. Glavni nosilec:

Glavni nosilec je glavna konstrukcijska komponenta enojnega portalnega žerjava z električnim dvigalom, ki podpira tovor in druge komponente žerjava. Sestavljen je iz vodoravnih nosilcev, ki potekajo po dolžini žerjava in so običajno izdelani iz jekla.

Tovarniški material jekla Q235B/Q345B, brezšivno in enkratno oblikovanje.

Celoten komplet CNC rezanja v jeklarni.

2. Dvigalo:

Električno dvigalo za dvigovanje in spuščanje bremen. Običajno je nameščen na vozičku, ki se premika vzdolž glavnega nosilca.

Zmogljivost: 1-50t 2

Zaščitni razred F razred

3. Opornik:

Noge so varjene iz jekla visoke trdnosti, spodaj pa so nameščeni valji za lažje premikanje.

4. Kolesa:

Kolesa za dvižne krake, glavne nosilce in končne nosilce izdelujemo v naši namenski delavnici za vakuumsko litje.

5. Kavelj

Kavelj žerjava je zelo pomemben sestavni del vseh dvižnih strojev in nosi težo skoraj vseh bremen. Kakršne koli težave z njim lahko privedejo do smrtnih nesreč. Zato je pomembnost trnkov samoumevna.

1. Zmogljivost: 1-450 ton

2. Kovani kavelj, ploščate oblike "C", se vrti na potisnem ležaju.

6. Brezžični daljinski upravljalnik:

Nadzorni sistem omogoča upravljavcu nadzor gibanja žerjava in dvigala. Nadzorni sistemi lahko vključujejo gumbe, stikala ali daljinske upravljalnike.

1. Model: F21 F23 F24 F21 F23 F24 Hitrost: ena hitrost, dvojna hitrost. VFD krmiljenje

2. Življenjska doba 500,000-krat;

7. Varnostne funkcije:Portalni žerjavi so opremljeni z različnimi varnostnimi funkcijami, kot so zaščita pred preobremenitvijo, gumbi za zaustavitev v sili in končna stikala za preprečevanje nesreč.

8. Vzletno-pristajalna steza ali portal:Žerjavi so lahko nameščeni na fiksni vzletno-pristajalni stezi ali na portalu, podprtem z oporniki. Vzletno-pristajalna steza ali portal zagotavlja stabilno podlago in omogoča premikanje žerjava znotraj delovnega območja.

9. Dodatna oprema:Za večjo varnost in učinkovitost je mogoče dodati dodatne dodatke, kot so luči, sirene in kamere.

10. Skica:

1. Prilagodljivost:Enogredni portalni žerjavi z električnim dvigalom so izredno prilagodljivi in ​​jih je mogoče uporabiti v različnih aplikacijah dviganja. Z lahkoto prenesejo različne vrste bremen, vključno s težkimi stroji, opremo in materiali.
2. Kompaktna oblika:Enogredni portalni žerjavi imajo razmeroma kompaktno zasnovo v primerjavi z dvogrednimi portalnimi žerjavi, zaradi česar so primerni za uporabo v objektih z omejenim prostorom ali nizko višino.
3. Stroškovno učinkovito:Ta vrsta portalnega žerjava je na splošno stroškovno učinkovitejša kot dvogredni portalni žerjav, zaradi česar je prva izbira za podjetja, ki želijo čim bolj povečati svojo naložbo in hkrati zadovoljiti svoje potrebe po dvigovanju.
4. Enostaven za namestitev:Enogredni portalni žerjavi z električnim dvigalom so lažji za namestitev kot druge vrste žerjavov, saj zahtevajo minimalne spremembe obstoječe infrastrukture.
5. Učinkovito delovanje:Enogredni portalni žerjavi z električnim dvigalom so zasnovani za učinkovito delovanje s funkcijami, kot so nadzor spremenljive hitrosti, natančno pozicioniranje in gladko dvigovanje.
6. Nizki stroški vzdrževanja:Enogredni portalni žerjavi imajo na splošno nižje zahteve glede vzdrževanja kot nekateri drugi tipi žerjavov, s čimer se sčasoma zmanjšajo izpadi in obratovalni stroški.

• Proizvodnja:Enogredni portalni žerjavi se običajno uporabljajo v proizvodnih obratih za dvigovanje in premikanje težkih strojev, delov in surovin med proizvodnimi procesi.
• Skladiščenje:Ta portalni žerjav je idealen za uporabo v skladiščih in distribucijskih centrih za nakladanje in razkladanje blaga, zlaganje palet in organiziranje inventarja.
• Gradnja:Enojni nosilni portalni žerjavi z električnim dvigalom se uporabljajo na gradbiščih za dvigovanje in premikanje materialov, kot so jekleni nosilci, betonske plošče in gradbena oprema.
• Dostava in logistika:Pristanišča in ladjedelnice uporabljajo električna dvigala z enim nosilcem portalnih žerjavov za ravnanje s tovornimi zabojniki, nakladanje in razkladanje ladij ter prenos tovora med različnimi načini prevoza.
• Avtomobilska industrija:Avtomobilski proizvodni obrati uporabljajo portalne žerjave z enim nosilcem za sestavljanje avtomobilov, prevoz avtomobilskih delov in premikanje težkih komponent na proizvodnih linijah.
• Kmetijstvo:Ta vrsta portalnega žerjava je primerna za uporabo v kmetijskih okoljih, kot je nakladanje in razkladanje kmetijske opreme, premikanje sena ali žita in premikanje živine.

Podjetje je namestilo inteligentno platformo za upravljanje opreme in namestilo 310 sklopov (kompletov) manipulacijskih in varilnih robotov. Po zaključku načrta bo več kot 500 sklopov (sklopov), stopnja omrežne opreme pa bo dosegla 95%. V uporabo je bilo predanih 32 varilnih linij, predvidena je vgradnja 50, dosežena je stopnja avtomatizacije celotne proizvodne linije.
