OHC nadzemni žerjav

Vrste nadzemnih žerjavov (OHC)

Enotni nosilci nad glavo žerjav

Uporabaen glavni žarek(I-žarek ali škatla).

Nižji stroški, primerno za svetlobne do srednje obremenitve (1–20 ton).

Idealno za delavnice in skladišča.

Dvojnega nosilca nad glavo žerjav

UporabaDva vzporedna nosilcaza večjo zmogljivost (20 - 500+ tone).

Višja višina dvigovanja, bolje za težke industrije.

Gantry Crane

Podobno kot OHC, vendar teče naprejTemljene tirnice(Podpora gradbeništva ni potrebna).

Uporablja se v ladjedelnicah, zunanjem skladišču in gradnji.

Monorail Crane

Premika poenojna fiksna skladba(Samo linearno gibanje).

Pogosta v montažnih linijah in proizvodnih enotah.

Jib žerjav

Imavrtljiva rokaza lokalizirano dvigovanje.

Uporablja se v delavnicah za natančno ravnanje z materiali.



Primerjava: Kje uporabiti OHC v primerjavi z drugimi žerjavi?

Scenarij	Nadzemni žerjav (OHC)	Gantry Crane	Jib žerjav
Najboljše za	Notranja težko dvigovanje	Zunanji\/mobilni dviganje	Lokalizirano, majhno dvigovanje
Zmogljivost obremenitve	1 - 500+ tone	5 - 1000+ tone	0. 5–20 ton
Mobilnost	Fiksne vzletno -pristajalne steze	Premika po zemeljskih tirnicah	Fiksno ali vrtenje
Potreben prostor	Zahteva tramove vzletno -pristajalne steze	Potrebuje zemeljski prostor	Minimalni prostor
Stroški	Zmerno do visoko	Visok	Nizka



Jedrne komponente: ležaj, menjalnik, motor, črpalka

Kraj izvora: Henan, Kitajska

Garancija: 1 leto

Teža (kg): 2000 kg

Video odhodni intenzivni pregled:

Poročilo o preskusu strojev:

Oblikovanje: dvojni žarek

Učinkovitost: visoka učinkovitost

Hitrost delovanja: delovanje visoke hitrosti

Stabilnost: funkcija anti-swinga

Barva: neobvezno

Vir napajanja: 110V\/220V\/230V\/380V\/440V, prilagojen

Span: 7. 5-31. 5m





AnNadzemni žerjav (OHC)Sestavljen je iz mehanskih, električnih in strukturnih komponent, ki delujejo skupaj za varno in učinkovito dvigovanje. Spodaj je podrobna razčlenitev vseh glavnih delov:



1. strukturne komponente

A. Most Most (glavna struktura obremenitve)

Enotni nosilci-En glavni žarek (i-žarek ali škatla) za lažje obremenitve (1–20 ton).

Dvojni nosilci-Dva vzporedna tramova za dvigovanje težkih delov (20-500+ tone).

B. končni tovornjaki (končne vozičke)

Kolesarni okviri na vsakem koncu nosilca.

Vključitikolesa, ležaji, motorji (za žerjave) in zavore.

Dovolite, da se žerjav premika poTirnice vzletno -pristajalne steze.

C. Sistem vzletno -pristajalne steze

Žaleli vzletno -pristajalne steze-Jekleni žarki (zgornji del ali Underhung), ki podpirajo žerjav.

Tirnice vzletno -pristajalne steze- jeklene steze, kjer se žerjav premika (običajnoASCE, DIN ali I-SEAM).

Nosilci in podpore- Pritrdite tirnice na zgradbo ali prostostoječe stolpce.

2. Komponente dvigovanja in gibanja

A. dvigalo (mehanizem dviga)

Dvigalo električne verige- za svetlobne do srednje obremenitve (1–10 ton).

Žična vrv-za težko dvigovanje (5-100+ tone).

Vključuje:

Motor(za dvigovanje\/znižanje).

Menjalnik(zmanjšanje hitrosti).

Boben ali zobnik(za vijuganje vrvi\/verige).

Zavora(varnostna ključavnica).

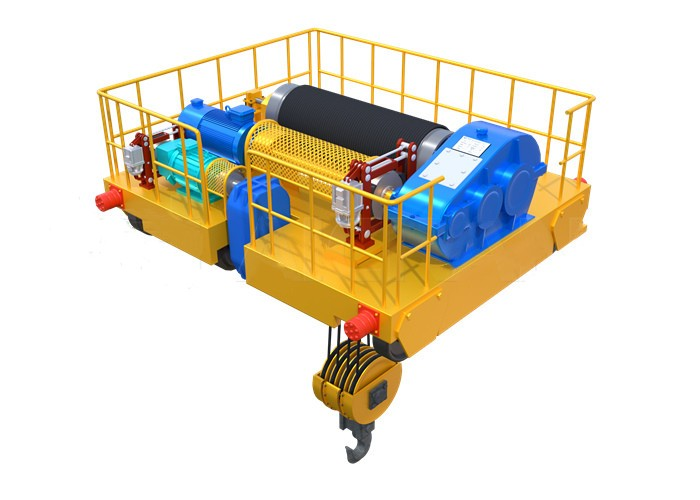

B. Voziček (prevoznik dvigala)

Premakne dvigalovodoravnovzdolž nosilca.

Lahko:

Ročni potisni voziček(za svetlobne obremenitve).

Motorni voziček(električni pogon za natančnost).

C. Mehanizem pogona (za gibanje žerjava)

Mostni pogoni- Motorji in menjalniki za premikanje celotnega žerjava vzdolž vzletno -pristajalne steze.

Vozilni voziček- Motorji za premikanje vozička po nosilcu.

Kolesa in osi- Jeklena kolesa (pogosto z prirobnicami) za gladka potovanja.

3. Električne in kontrolne komponente

A. Sistem napajanja

System Festoon-Upravljanje kablov za napajanje in signale (drsenje ali na vozičku).

Prevodniške palice- Alternativa Festonu za čistejši prenos moči.

B. Krmilni sistem

Obesek za nadzor-viseča postaja s tipkami (ožičena).

Radijski daljinski upravljalnik- brezžično delovanje (do 100 m območja).

Nadzor v kabini- kabina operaterja za velike žerjave.

C. Varnostne naprave

Mejna stikala-Preprečite prekomerno potovanje (most, voziček, dvigalo).

Zaščitnik za preobremenitev- blokirajo dvigovanje zunaj varne zmogljivosti.

Vredna postaja (e-stop)- takoj zmanjša moč.

Senzorji proti trku-za nastavitve z več Crane.

.

4. Izbirne in dodatne komponente

Žerjavska kabina-Zaprta operacijska postaja za težke žerjave.

Sistem tehtanja- obremenitve za merjenje teže.

Spremenljivi frekvenčni pogon (VFD)- Gladko pospeševanje\/pojem.

Magnetni ali vakuumski dvigali- za ravnanje z jeklom, steklom itd.

Komponente, odporne na eksplozijo- za nevarna okolja.

5. seznam vzdrževanja in inšpekcijskega nadzora

✔ Dnevni čeki- žične vrvi, kljuke, zavore, mejna stikala.
✔ Tedensko\/mesečno- mazanje, poravnava koles, električne povezave.
✔ Letni pregled- Strukturna celovitost, testiranje obremenitve.



Skica

Glavna tehnična





Nadzemni žerjavi ponujajo številne prednosti za ravnanje z industrijskimi materiali, zaradi česar so v mnogih sektorjih prednostna izbira:

1. zmogljivost in učinkovitost visoke obremenitve

Lahko dvigneod 1 tone do 500+ tone(Modeli dvojnih nosilcev).

Hitrejši in učinkovitejši od viličarjev za težke obremenitve.

2. Optimizacija prostora

Delujenad nivojem tal, sprostitev delovnega prostora.

Brez ovir na tleh (za razliko od gantry ali žerjavcev).

3. Natančno in gladko ravnanje

Pogoni s spremenljivo frekvenco (VFD)Omogoči nadzorovano pospeševanje\/pojem.

Idealno zamontažne linije, natančna proizvodnja in tesni prostori.

4. trajnost in dolgo življenjsko dobo

Zgrajena zVisokokakovostno jekloza težje operacije.

Zahtevamanj vzdrževanjav primerjavi z mobilnimi žerjavi.

5. Varnostno in zmanjšano delovno tveganje

Zmanjšaročno dvigovanje poškodb.

Opremljen zzaščita pred preobremenitvijo, omejitvena stikala in zasilni postanki.

6. Prilagodljiv za različne potrebe

Lahko opremimo zmagneti, grabi ali vakuumski dvigali.

Na voljo vEksplozijski odporni, visokotemperaturni in korozijski odpornirazličice.

7. stroškovno učinkovito na dolgi rok

Nižji operativni stroškikot viličarji za težke obremenitve.

Energijsko učinkovitna voljo električni modeli.



Zgornji žerjavi se uporabljajo v panogah za dvigovanje, premikanje in pozicioniranje težkih materialov. Ključni sektorji vključujejo:

1. proizvodnja in avtomobilska

PremikanjeMotorne bloke, stiskalnice in komponente montažne linije.

Uporablja vAvtomobilske obrate, izdelava jekla in proizvodnja strojev.

2. skladiščenje in logistika

Nalaganje\/razkladanjezabojnike, palete in veliko blago.

Pogosto vdistribucijski centri, pristanišča in tovorni terminali.

3. Gradbeni in težki inženiring

UpravljanjeJekleni tramovi, betonske plošče in predhodno izpraznitvene konstrukcije.

Uporablja vKonstrukcija mostu in obsežni infrastrukturni projekti.

4. elektrarne in energetski sektor

Dvigovanjeturbine, generatorji in transformatorjimed vzdrževanjem.

Kritično vjedrske, hidro in toplotne elektrarne.

5. predelava rudarjenja in kovin

Prevozsurove rude, staljena kovina in težki stroji.

Uporablja vlivarne, talilnice in rudarske operacije.

6. ladjedelništvo in vesoljsko

Premikanjeladijski trupi, letala in veliki konstrukcijski deli.

Bistveno vsuhi doki in vesoljska proizvodnja.

7. papir, cementna in kemična industrija

UpravljanjeTežke zvitke papirja, vrečk za cemente in kemičnih posod.

Pogosto prilagojenaKorozijski odporni premazi.





1. potrditev in oblikovanje naročila
Preglejte zahteve strank (zmogljivost, razpon, dvigovanje višine, okolje).

Engineering Team razvija podrobne oblikovalske risbe in 3D modele, ki temeljijo na standardih FEM\/DIN.

S stranko potrdite tehnične specifikacije, materiale in urnik dostave.

Pridobite odobritev odjemalca pri končnem oblikovanju.

2. Materialna naročila
Izvor visokokakovostnih jeklenih plošč, profilov, motorjev, električnih komponent in dodatkov.

Preverite materialne certifikate (npr. Jeklena ocena, specifikacije motorja).

Pravilno preverite in shranite surovine, da preprečite poškodbe.

3. Izdelava jekla
Izrezane, oblike in strojne jeklene plošče in profili za glavne nosilce, končne vozičke in okvirje vozičkov z uporabo CNC strojev.

Komponente zvara po strogih postopkih varjenja (npr. MIG\/MAG varjenje) s certificiranimi varilci.

Izvedite nedestruktivno testiranje (NDT), kot je ultrazvočni ali magnetni pregled delcev na zvari, da zagotovite kakovost.

4. Glavni sklop žarka
Sestavite dvojne nosilce s križnimi tramovi in ​​ojačevalci.

Natančno poravnajte in privarite glavne odseke.

Izvedite dimenzijske preglede, da izpolnjujejo oblikovalske tolerance.

Nanesite površinsko obdelavo (peskanje in premaz premaz).

5. Sklop komponent
Sestavite končne vozičke, okvir za vozičke, mehanizem dviganja (blok kavelj, boben, žična vrv), motorje, zavore in menjalnike.

Za gladko delovanje namestite mehanske komponente in preizkusite gibljive dele.

6. površinsko obdelavo in barvanje
Očistite vse jeklene površine (čiščenje eksplozij).

Nanesite visokokakovostne industrijske prevleke ali barvne sisteme, običajno proti korozijsko osnovno barvo plus zaključno barvo (ponavadi ral barve).

Pustite pravilno sušenje in strjevanje, da se zagotovi trajnost.

7. Namestitev električnega ožičenja in krmilnega sistema
Namestite motorje, krmilne plošče in električno ožičenje v skladu z električnimi shemami.

Naprave za nadzor pritrdite, kot so obesek, omejena stikala, alarmi in senzorji.

Po potrebi integrirate pogone PLC ali VFD.

Izvedite izolacijsko odpornost in teste kontinuitete.

8. Začetno testiranje in pregled kakovosti
Izvedite testne tekme za dvigovanje, potovanja po vozičkih in potovanja po mostu.

Preverite vse varnostne naprave (mejna stikala, zaščita pred preobremenitvijo, zasilna zaustavitev).

Preglejte zvare, poravnave in površinsko obdelavo.

Rezultati preskusov dokumenta in popravki.

9. Testiranje obremenitve
Izvedite test obremenitve v skladu s standardi FEM\/ISO s preskusno obremenitvijo (običajno 125% nazivne zmogljivosti).

Upoštevajte vedenje žerjava pod obremenitvijo: dvigovanje, spuščanje, potovalni gibi, zavore.

Rezultati zapišite in potrdite zaključek testa obremenitve.

10. Končni pregled in pakiranje
Opraviti končni celovit pregled.

Komponente pakiranja žerjava varno za prevoz (še posebej, če so odposlani v delih).

Pripravite vso dokumentacijo: Priročniki, potrdila, poročila o preizkusih.

11. dostava in namestitev
Prevozni žerjav na stranko.

Pomagajte ali nadzorujte namestitev in zagon.

Zagotovite smernice za usposabljanje in vzdrževanje upravljavcev.

12. Podpora za poprodaj
Ponudite vzdrževanje, ponudbo rezervnih delov in tehnično podporo.

Spremljajte zadovoljstvo strank in uspešnost žerjavov.

Pogled delavnice:

Podjetje je namestilo platformo za upravljanje inteligentne opreme in namestilo 310 kompletov (kompletov) robotov za ravnanje in varjenje. Po zaključku načrta bo več kot 500 kompletov (kompleti), stopnja omrežja opreme pa bo dosegla 95%. V uporabi je bilo 32 varilnih linij, nameščenih je 50, stopnja avtomatizacije celotne linije izdelka pa je dosegla 85%.
