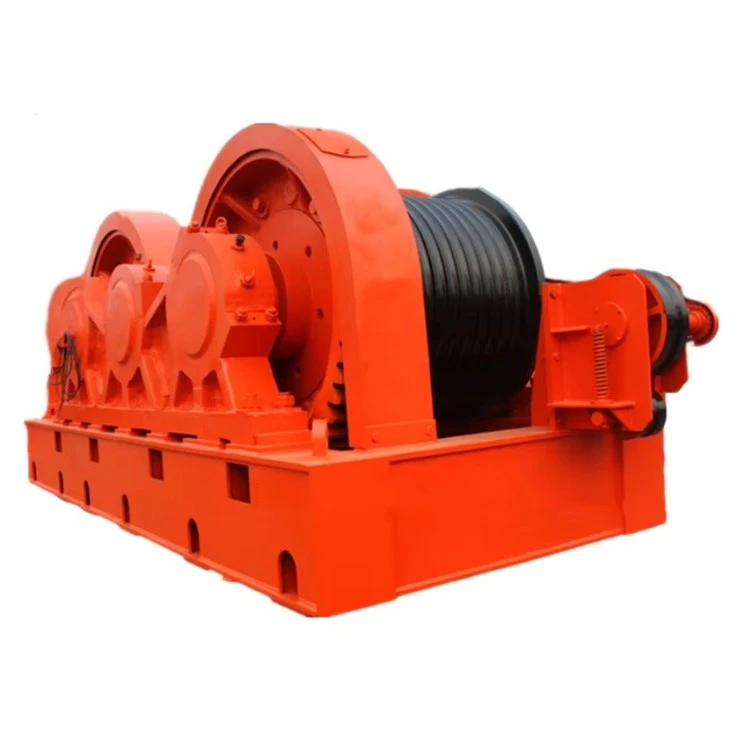

Diesel poganja vitlo

Dizelski vitel je bistveno orodje za panoge, ki zahtevajo zanesljive, prenosne in močne zmogljivosti za dvigovanje ali vlečenje. Njegova robustna zasnova, zmogljivost visoke obremenitve in učinkovitost goriva omogočajo nepogrešljivo prednost v oddaljenih ali zahtevnih okoljih.





Zmogljiv dizelski motor: Vitel poganja visokozmogljiv dizelski motor, ki zagotavlja zadostno moč za dvigovanje in vlečenje težkih obremenitev v različnih panogah, kot so gradnja, morska, nafta in plin in rudarjenje.

Kapaciteta visoke obremenitve: Dizelski vitli so sposobni obvladati težke obremenitve, od nekaj ton do sto ton, odvisno od specifikacij. Zaradi tega so idealni za obsežne operacije.

Trpežna konstrukcija: Zgrajen tako, da vzdrži ostre delovne pogoje, je vitlo narejen iz materialov, odpornih proti koroziji, in težkih sestavnih delov, da se zagotovi trajnost in dolgo operativno življenje.

Vsestranskost: Primerno za široko paleto aplikacij, kot so vleka, dviganje gradnje, vlečenje kablov, zasidranje ladij in drugo. Uporabljajo jih lahko tako na kopnem kot v morskih okoljih.

Učinkovitost goriva: Dizelski motorji so znani po učinkovitosti porabe goriva, ki ponujajo podaljšani operativni čas in zmanjšujejo pogostost dolivanja goriva, kar je ključnega pomena za oddaljene lokacije ali neprekinjeno delovanje.

Kompaktna zasnova: Kljub svoji moči so dizelski vitli zasnovani tako, da so kompaktni in enostavno prenašajo, zaradi česar so idealni za uporabo v tesnih ali zaprtih prostorih.

Varnostne funkcije: Vitel vključuje varnostne funkcije, kot so zasilni postanki, zaščita pred preobremenitvijo in samodejne zavorne sisteme, da se zagotovi varno in varno delovanje tudi v scenarijih z visokim stresom.

Daljinski upravljalnik: Številni dizelski vitli so opremljeni z daljinskim upravljalnim sistemom, ki operaterjem omogočajo nadzor vitla od daleč, izboljšajo operativno učinkovitost in varnost.



Dizelski vitlo je mehanska naprava, ki uporablja dizelski motor kot svoj vir napajanja za vlečenje ali dvigovanje težkih obremenitev. Tu so tipične komponente, ki sestavljajo dizelski sistem vitla:

1. dizelski motor
Primarni vir energije, ki poganja vitel.

Zagotavlja visok navor in je primeren za težke aplikacije.

2. Winch boben
Cilindrična tuljava, kjer je žična vrv ali kabel ranjena.

Prihaja z prirobnicami na obeh straneh, da bo vrv poravnana.

3. Žična vrv / kabel
Težka jeklena kabel ali sintetična vrv, ki se uporablja za vlečenje ali dvigovanje obremenitev.

Velikost in dolžina sta odvisna od aplikacije.

4. menjalnik / prenosnik
Dizelski motor povezuje z bobnom vitla.

Zmanjša hitrost motorja in poveča navor za učinkovito vlečno moč.

5. Sistem sklopke
Vključi ali odklopi boben iz motorja in menjalnika.

Omogoča operaterju, da nadzoruje, ko bo boben napajan ali prosti razmik.

6. Zavorni sistem
Preprečuje, da bi se boben nenamerno obračal, ko je pod obremenitvijo.

Običajne vrste vključujejo pasovne zavore, kolutne zavore ali samodejne varnostne zavore.

7. Nadzorna plošča / ročice
Ročni ali daljinski upravljalnik za upravljanje vitla.

Vključuje nadzor plina, angažiranje sklopke, sproščanje zavor in zasilno zaustavitev.

8. okvir / baza
Težka jeklena konstrukcija, ki podpira celoten sklop vitla.

Zasnovan tako, da prenese napetosti vlečenja težkih obremenitev.

9. rezervoar za gorivo
Dobavlja dizelsko gorivo motorju.

Velikost se razlikuje glede na pričakovano trajanje delovanja.

10. Hladilni sistem
Dizelski motor in včasih menjalnik hrani pred pregrevanjem.

Lahko se zračno hladi ali tekoče hladi.

11. izpušni sistem
Usmeri izpušne pline stran od stroja in upravljavca.

Pogosto vključuje dušilec za zmanjšanje ravni hrupa.

12. Varnostni stražarji in ščitniki
Zaščitni pokrov nad gibljivimi deli, kot so boben, prestave in pasovi.

Zagotavlja varnost operaterja.

13. Montaža ali voziček (neobvezno)
Nekateri dizelski vitli so nameščeni na drsalke ali vozičke za prenosljivost.

Lahko vključuje dvižne točke ali kolesa.













Dizelski vitli se pogosto uporabljajo v industrijskih, gradbenih, morskih in terenskih aplikacijah. Tu je nekaj ključnih prednosti vitk z dizelskim pogonom:

1. Izhodna izhodna moč
Dizelski motorji zagotavljajo velik navor pri nizkih vrtljajih, zaradi česar so idealni za težko dvigovanje in vlečenje nalog.

Primerno za premikanje zelo velikih ali težkih obremenitev, s katerimi se lahko borijo električni ali hidravlični vitli.

2. Neodvisnost od električne oskrbe
Za razliko od električnih vitlov se dizelski vitli ne zanašajo na zunanje vire energije.

Uporabno na oddaljenih območjih ali na lokacijah zunaj omrežja, kjer elektrika ni na voljo.

3. Trajnost in dolgoživost
Dizelski motorji so običajno zgrajeni za težke razmere in dolgo operativno življenje.

Lahko deluje daljše obdobje pod težkimi obremenitvami brez pregrevanja, za razliko od nekaterih električnih modelov.

4. Učinkovitost goriva
Dizelski motorji so na splošno bolj varčni kot bencinski motorji, zlasti pod obremenitvijo.

Nižja poraba goriva pomeni nižje operativne stroške sčasoma.

5. vsestranskost
Se lahko uporablja v številnih okoljih (gradbena mesta, rudarstvo, gozdarstvo, morsko).

Številni modeli so prenosni in jih je mogoče enostavno preseliti, odvisno od dela.

6. Težke aplikacije
Idealno za industrijske aplikacije, kot so gradnja plinovodov, sečnja, vleka ali ladjedelnica.

Sposoben je ravnati z robustnimi okolji, kjer sta trajnost in moč bistvenega pomena.

7. Boljša uspešnost v težkih razmerah
Dizelski motorji v ekstremnih vremenskih razmerah pogosto delujejo bolje v primerjavi z bencinskimi motorji.

Zaradi njihovih značilnosti zgorevanja v hladnem podnebju.

8. nižje vzdrževanje v nekaterih aplikacijah
Dizelski motorji nimajo svečk ali distributerjev, kar zmanjšuje število komponent, ki zahtevajo pogosto vzdrževanje v primerjavi z bencinskimi motorji.





Dizelski vitlo je vsestranski kos opreme, ki se uporablja v številnih panogah zaradi svoje moči, mobilnosti in sposobnosti dela neodvisno od električne energije. Tu je nekaj skupnih aplikacij vitk z dizelskim pogonom:

1. gradbena industrija
Dviganje in vlečenje težkih materialov, kot so jekleni tramovi, betonske plošče in stroji.

Napetostni kabli in opremo za prenos na delovnih mestih, kjer elektrika morda ni na voljo.

2. naftna in plinska industrija
Uporablja se na vrtalnih ploščadih za dvigovanje in vlečenje težkih vrtalnih cevi ali ohišja.

Pomoč pri pozicioniranju velike opreme na oddaljenih območjih.

3. Gozdrtje in sečnja
Drsenje hlodov iz gostih gozdov.

Potegnijo drevesa na pristajalno območje za nadaljnjo predelavo.

4. morsko in obalo
Privezane operacije, vleko ladij ali premikanje težkih obremenitev na dokih in platformah.

Izstrelitev in obnavljanje čolnov ali opreme na območjih brez električne energije.

5. rudarska industrija
Vlečenje in spuščanje opreme in materialov v rudniške gredi.

Obnovitev zataknjenih vozil ali strojev pod zemljo.

6. infrastruktura in pripomočki
Uporabljajo jih komunalna podjetja za vrvice in napenjanje daljnovodov.

Polaganje in vzdrževanje cevovodov.

7. reševanje in okrevanje
Okrevanje vozil na terenskih ali oddaljenih lokacijah.

Pomoč pri odpravljanju nesreč pri čiščenju naplavin ali premikanju težkih predmetov.





Proizvodni postopek za dizelski vitel vključuje več stopenj, od oblikovanja in inženiringa do proizvodnje, montaže in nadzora kakovosti. Tu je splošen oris proizvodnega postopka za dizelski motor vitla:

1. oblikovanje in inženiring
Analiza zahtev: Določite specifikacije, kot so vlečna zmogljivost, hitrost vrvi, velikost bobna in uporaba (npr. Morska, konstrukcija).

CAD Design: ustvarite podrobne 3D modele in inženirske risbe vitla, vključno z bobnom, okvirjem, menjalnikom, dizelskim motorjem in krmilnim sistemom.

Analiza napetosti: izvedite FEA (analiza končnih elementov) na ključnih komponentah, kot so deli, ki vsebujejo bobna, osnovni okvir in obremenitve.

2. Materialna naročila
Naročite surovine: nakup jeklenih plošč, palic, gredi in drugih materialov v skladu z računovodskim računom (BOM).

Izvorne komponente: nabavite komponente zunaj polica, kot so dizelski motor, hidravlična črpalka (če je hidravlična pomoč), ležaji, prestave in krmilne plošče.

3. Izdelava
Konstrukcija okvirja:

Izrežite in zvarite jeklene plošče za izdelavo osnovnega okvirja in nosilcev.

Nanesite obdelavo na kritične pritrdilne površine.

Proizvodnja bobnov in gredi:

Obdelajte telo in gred bobna glede na zasnovo.

Prirobnice zvara ali vijakov, utorov ali reber po zahtevah obremenitve.

Sklop menjalnika:

Strojne prestave in ohišje.

Sestavite sistem zobnikov in tako zagotovite pravilno poravnavo in povratne prilagoditve.

4. integracija dizelskega motorja
Montaža motorja:

Namestite dizelski motor na protivibracijske pritrditve na okvir.

Poravnajte gred motorja z menjalnikom ali hidravlično črpalko.

Prenos moči:

Povežite se prek neposredne sklopke ali jermeni/škripci, odvisno od zasnove.

Za hidravlične sisteme priključite motor s hidravlično črpalko, da napajate hidravlični motor, ki poganja boben.

5. Montaža vitla
Glavna skupščina:

Na okvir z ležaji namestite boben in gred.

Namestite menjalnik na okvir in ga povežite na gredi bobna.

Pritrdite zavorni sistem (mehanska ali hidravlična zavora disk).

Nadzorni sistem:

Namestite dizelske krmilje za plin, vitlo sklopko, zavorne ročice ali hidravlične krmilne ventile.

Nadzor nad motorji in varnostnimi omejitvami.

6. Testiranje in pregled
Statično testiranje:

Preverite poravnavo, pritrdilne elemente, dovoljenja in točke mazanja.

Dinamično testiranje:

Zaženite motor in upravljajte vitel pod obremenitvijo.

Izvedite teste obremenitve, da preverite vlečno zmogljivost in zmogljivost zavor.

Preverite vibracije, hrup in toplotne zmogljivosti.

7. površinsko obdelavo
Čiščenje in prevleka:

Peščeni blast vsi izdelani deli.

Nanesite temeljni premaz in končni premaz (običajno morsko ali industrijsko barvo).

Korozijska zaščita:

Po potrebi za ostra okolja pocinkajte ali epoksidni plašč.

8. Končna montaža in nadzor kakovosti
Končni pregledi navora, varnostno označevanje in zaščitna zajema namestitev.

Izvedite končni pregled QA v skladu z ISO ali podjetji.

Pripravite priročnik za delovanje in vzdrževanje.

9. embalaža in dostava
Embalaža:

Vitla pritrdite na leseno ali jekleno drsanje.

Nanesite zaščito za rjo na izpostavljene dele.

Dostava:

Obremenitev za domači ali mednarodni prevoz na podlagi lokacije kupcev.





Podjetje je namestilo platformo za upravljanje inteligentne opreme in namestilo 310 kompletov (kompletov) robotov za ravnanje in varjenje. Po zaključku načrta bo več kot 500 kompletov (kompleti), stopnja omrežja opreme pa bo dosegla 95%. V uporabi je bilo 32 varilnih linij, nameščenih je 50, stopnja avtomatizacije celotne linije izdelka pa je dosegla.
