Električni dvižni nosilni portalni žerjav



Portalni žerjav z električnim dvigalom je dvižna oprema, ki združuje električno dvigalo in portalno strukturo, ki se pogosto uporablja pri ravnanju z materialom, skladiščenju, logistiki in drugih področjih. Izvaja dviganje in spuščanje bremena preko električnega dvigala, medtem ko portalna konstrukcija zagotavlja stabilno podporo in mobilno platformo. Sledi predstavitev izdelka portalnega žerjava z električnim dvigalom, vključno z njegovimi glavnimi značilnostmi, strukturno sestavo, načelom delovanja in področjem uporabe.

Portalni žerjav z električnim dvigalom ima nizke stroške izdelave in namestitve ter zagotavlja stroškovno učinkovito rešitev dviganja v primerjavi z drugimi vrstami žerjavov. Dvižni mehanizem poganja motor električnega dvigala za doseganje dviganja in spuščanja bremena. Električno dvigalo pretvarja električno energijo v mehansko preko motorja, reduktorja in bobna.

Portalni žerjav z električnim dvigalom se pogosto uporablja v različnih industrijskih in logističnih okoljih zaradi svojih ekonomičnih in praktičnih lastnosti, stabilne portalne strukture in učinkovitega sistema električnega dvigala. Zaradi svoje prilagodljive strukture in načina delovanja je pomembna oprema za ravnanje z materialom na številnih delovnih mestih. Ta žerjav je s svojo visoko učinkovitostjo, zanesljivostjo in ekonomičnostjo postal nepogrešljiva in pomembna oprema v sodobni industrijski proizvodnji.

Maks. Višina dviga: 35 m

Garancija: 1 leto

Teža (KG): 4000 kg

Nazivni dvižni moment: 20000 kg

Maks. Dvižna obremenitev: 20 TON

Razpon: 35M

Delovna dolžnost: M3-M6

Hitrost dviganja: 5/0,83 M/min

Napajanje; 110V/220V/230V/380V/440V

Delovna temperatura: 20 ~ 40

1.Glavni žarek

1. Glavni nosilec portalnega žerjava z električnim dvigalom je njegova glavna nosilna komponenta, ki podpira električno dvigalo in druge strukturne komponente. Zasnova in izdelava glavnega nosilca neposredno vplivata na stabilnost, nosilnost in splošno zmogljivost žerjava.

2. Glavni nosilec nosi težo celotnega žerjava, vključno z električnim dvigalom, vozičkom, tovorom itd., in hkrati deli in prenaša obremenitev na končni nosilec in nosilno strukturo. Zagotavlja osnovo za namestitev in podporo električnega dvigala, vozička in drugih dodatkov, ki zagotavljajo stabilnost teh komponent med delovanjem. Voziček na glavnem nosilcu se premika po glavnem nosilcu, da dokonča vodoravno ravnanje z bremenom. Glavni nosilec običajno uporablja jeklo visoke trdnosti, kot je Q235, Q345 itd., Da se zagotovi njegova nosilnost in vzdržljivost.

3. Glavni nosilec portalnega žerjava z električnim dvigalom je ključna nosilna komponenta celotnega žerjava. Njegova zasnova in izdelava pomembno vplivata na zmogljivost, stabilnost in varnost žerjava. Strukturno obliko, izbiro materiala, postopek izdelave in vzdrževanje glavnega nosilca je treba strogo izvajati v skladu z zahtevami zasnove, da se zagotovi dolgoročno stabilno delovanje žerjava.

Dvižni sistem

1. Dvižni sistem portalnega žerjava z električnim dvigalom je njegov osrednji del, ki je odgovoren za dvigovanje in spuščanje tovora. Sistem je običajno sestavljen iz električnega dvigala, bobna, žične vrvi ali verige, kljuke itd. Sestavni deli dvižnega sistema so električno dvigalo, boben, žična vrv ali veriga, veriga, kavelj in zavorni sistem.

2. Operacija dviganja: operater zažene električno dvigalo prek nadzorne plošče ali daljinskega upravljalnika, motor pa poganja reduktor, da poganja boben, da se vrti.

Žična vrv ali veriga na bobnu se med postopkom vrtenja navije ali sprosti, zaradi česar se kavelj dvigne in s tem dvigne breme.

Operacija spuščanja: upravljavec zažene funkcijo spuščanja, električno dvigalo nadzoruje smer vrtenja bobna, žična vrv ali veriga pa se postopoma sprosti, zaradi česar kavelj pade, s čimer se zmanjša obremenitev.

Nadzor zaviranja: Med postopkom dviganja in spuščanja zavorni sistem ohranja tovor stabilen, da prepreči nenamerno premikanje ali izgubo nadzora.

3. Dvižni sistem portalnega žerjava z električnim dvigalom je njegova ključna komponenta, odgovorna za dvigovanje in spuščanje tovora. Sistem je v glavnem sestavljen iz električnega dvigala, bobna, žične vrvi ali verige, kavlja in zavornega sistema. Zasnova in vzdrževanje vsake komponente sta ključnega pomena za delovanje in varnost žerjava. Redni pregledi in vzdrževanje lahko zagotovijo dolgoročno stabilno delovanje dvižnega sistema.







Končni žarek



1. Končni nosilec portalnega žerjava z električnim dvigalom je eden od pomembnih sestavnih delov njegove strukture. Njegova glavna funkcija je povezovanje glavnega nosilca in podpora portalne konstrukcije, hkrati pa nosi in prenaša silo, ki jo ustvarjata glavni nosilec in obremenitev. Končni nosilec ima ključno vlogo pri stabilnosti in varnosti celotnega žerjava.

2. Funkcija in oblika končnega nosilca

Funkcija Podpora glavnega nosilca: Končni nosilec povezuje oba konca glavnega nosilca, podpira celotno strukturo glavnega nosilca in prenaša obremenitev in silo glavnega nosilca na podporni steber ali tla. Zagotavlja stabilnost: s povezavo z glavnim nosilcem končni nosilec poveča splošno stabilnost portalnega žerjava in preprečuje deformacijo ali nagibanje glavnega nosilca pod obremenitvijo. Namestite kolesa: Kolesa so običajno nameščena na končni nosilec, da podpirajo bočno gibanje celotne konstrukcije portala.

3. Načelo delovanja končnega nosilca

Prenos obremenitve: Končni nosilec prenaša obremenitev glavnega nosilca na nosilno konstrukcijo ali tla preko povezave z glavnim nosilcem, kar zagotavlja stabilnost celotnega žerjava. Podpora za kolesa: Kolesa na dnu končnega nosilca tečejo po tiru, da realizirajo bočno premikanje portalnega žerjava. Zasnova in namestitev koles zagotavljata gladkost gibanja.

4. Povzetek Končni nosilec portalnega žerjava z električnim dvigalom je ključna strukturna komponenta, odgovorna za povezavo glavnega nosilca in podporo portalne konstrukcije. Njegova zasnova, izbira materiala in proizvodni proces so ključni za stabilnost in varnost žerjava. Redno vzdrževanje in nega lahko zagotovita delovanje in zanesljivost končnega nosilca pri dolgotrajni uporabi.



















Potovalni mehanizem žerjava

Potovalni mehanizem žerjava portalnega žerjava z električnim dvigalom se uporablja predvsem za omogočanje vodoravnega premikanja portalnega žerjava na njegovi tirnici.

Zasnova in delovanje tega mehanizma vključujeta več ključnih delov:

Motor: Zagotavlja moč, ki omogoča premikanje žerjava po progi. Običajno se uporablja AC motor ali DC motor, izbira motorja pa je odvisna od zahtevane moči in hitrosti.

Reduktor: Pretvori visoko hitrost vrtenja motorja v ustrezen izhod pri nizki hitrosti in visokem navoru, da se žerjav premika gladko.

Pogonsko kolo: nameščeno na žerjavu, v stiku s tirom, žerjav pa se premika po tiru z vrtenjem kolesa.

Tirnica: nameščena na nosilno strukturo portalnega žerjava, ki zagotavlja tirnico za vožnjo žerjava.

Zavorni sistem: Uporablja se za nadzor gibanja in parkiranja vozička. Običajne metode zaviranja vključujejo elektromagnetno zaviranje in mehansko zaviranje.

Sistem za nadzor delovanja: Vključuje upravljalno ploščo in nadzorni sistem za upravljanje in spremljanje stanja gibanja žerjava, ki lahko vključuje daljinski upravljalnik ali drugo krmilno napravo.

Menjalnik: Sistem, ki povezuje motor in pogonsko kolo, običajno vključuje komponente, kot so verige, zobniki ali jermeni.

3. Te komponente delujejo skupaj, da zagotovijo, da se lahko žerjav portalnega žerjava nemoteno in učinkovito premika po progi, da dokonča dviganje.

Potovalni mehanizem vozička

Mehanizem za premikanje vozička portalnega žerjava z električnim dvigalom je odgovoren za vodoravno premikanje vozička po tirnici vozička. Voziček je del, ki nosi električno dvigalo, medtem ko se voziček premika po glavni strukturi portalnega žerjava.

Ključne komponente mehanizma za vožnjo vozička vključujejo:

Motor: Zagotavlja moč za gibanje vozička. Motor je običajno AC ali DC motor z ustrezno močjo in hitrostjo, ki ustreza potrebam vozička.

Reduktor: pretvori visoko hitrost vrtenja motorja v nižjo hitrost in večji navor, da poganja voziček, da teče gladko.

Pogonsko kolo vozička: stika s tirnico in premika voziček po tirnici z vrtenjem kolesa. Pogonsko kolo običajno sprejme prenosno napravo, kot je veriga, zobnik ali jermen.

Proga: nameščena na vozičku, zagotavlja pot za vožnjo vozička, običajno vodoravna proga.

Zavorni sistem: Uporablja se za nadzor gibanja in parkiranja vozička. Zavorni sistem je lahko elektromagnetno zaviranje, mehansko zaviranje ali hidravlično zaviranje.

Sistem za nadzor delovanja: Vključuje upravljalno ploščo in krmilne naprave za nadzor in spremljanje gibanja vozička. Krmilni sistem lahko običajno deluje usklajeno s krmilnim sistemom vozička.

Prenos: komponenta, ki povezuje motor in pogonsko kolo, kar je lahko veriga, zobnik, jermen itd., ki se uporablja za prenos moči motorja na pogonsko kolo.

3. Te komponente delujejo skupaj in omogočajo nemoteno premikanje vozička po tirnici velikega avtomobila, s čimer se doseže natančno delovanje žerjava.

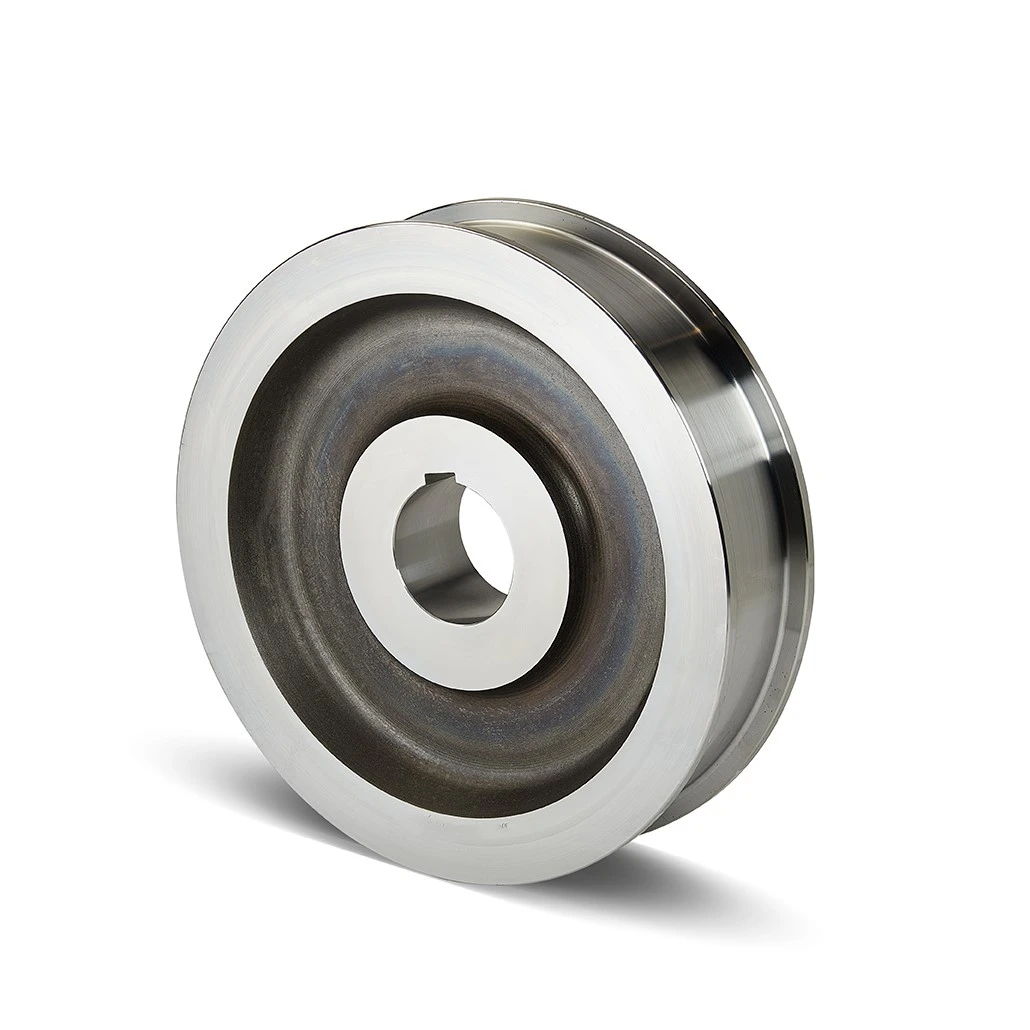

Kolo žerjava

Kolesa portalnih žerjavov z električnim dvigalom so pomembne komponente, ki podpirajo in usmerjajo gibanje žerjava.

Zasnova in delovanje koles vključuje naslednje ključne točke:

Material: Kolesa so običajno izdelana iz jekla visoke trdnosti, da prenesejo velike obremenitve. Zunanji obroč kolesa je lahko utrjen za izboljšanje odpornosti proti obrabi in življenjske dobe.

Struktura: Kolesa so razdeljena na pogonska kolesa in vodilna kolesa. Pogonska kolesa poganjajo elektromotorji in menjalniki, vodilna kolesa pa skrbijo za stabilno vožnjo koles po stezi.

Ležaji: Visokokakovostni ležaji so običajno opremljeni med kolesi in osmi za zmanjšanje trenja in obrabe, tako da se lahko kolesa nemoteno vrtijo. Kakovost ležajev je ključnega pomena za delovanje koles.

Ujemanje gosenice: Zasnova kolesa se mora ujemati z velikostjo in obliko gosenice, da se kolo lahko gladko giblje po tiru. Profil kolesa se običajno ujema z obliko prečnega prereza tira, da se zagotovi stabilen kontakt.

Mazanje: Kolesa in ležaje je treba redno mazati, da zmanjšate obrabo in ohranite nemoteno delovanje. Sistem mazanja je lahko avtomatski ali ročni, odvisno od izvedbe opreme.

Namestitev: Kolesa so običajno nameščena na okvir in povezana z drugimi tekalnimi mehanizmi prek osi. Namestitev in nastavitev koles mora biti natančna, da zagotovite stabilno delovanje.

Nosilnost: Zasnova koles mora upoštevati največjo nosilnost žerjava, da se zagotovi varno delovanje tudi pri visokih obremenitvah.

3. Kakovost in vzdrževanje koles neposredno vplivata na učinkovitost delovanja in varnost žerjava, zato je zelo pomembno, da redno pregledujete in vzdržujete kolesa.





Kavelj žerjava

Kavelj portalnega žerjava z električnim dvigalom je ena ključnih komponent žerjava, ki se uporablja za obešanje in prenašanje tovora.

Zasnova in funkcija kljuke vključujeta predvsem naslednje vidike:

2.Zgradba: Telo kljuke: Običajno izdelano iz jekla visoke trdnosti, da se zagotovi, da lahko prenese največjo obremenitev žerjava. Oblika telesa kavlja mora ustrezati standardu, da se omogoči varno obešanje in sprostitev bremena.

Ustje kljuke: Odpiralni del kljuke se uporablja za obešanje zank, verig ali druge dvižne opreme. Velikost in oblika ustja kavlja morata ustrezati dvižni opremi.

Varnostni zatič: Kavelj je lahko opremljen z varnostnim zatičem ali zaklepno napravo, ki preprečuje, da bi tovor nenamerno padel med dvigovanjem. Varnostni zatič je lahko vzmetni, zapah ali druga oblika zaklepne naprave.

3.Material: Kavelj je običajno izdelan iz legiranega jekla ali jekla visoke trdnosti, da se zagotovi njegova trdnost in vzdržljivost pri velikih obremenitvah. Material kljuke je treba toplotno obdelati ali izvesti druge postopke za izboljšanje njegove nosilnosti in odpornosti proti utrujenosti.

4. Specifikacije in nosilnost kljuke je treba določiti glede na konstrukcijske zahteve žerjava. Nazivna obremenitev kavlja mora biti višja od največje delovne obremenitve žerjava, da se zagotovi varno delovanje.

Vzdrževanje:

5. Površino kljuke je treba redno pregledovati in vzdrževati, da preverite znake obrabe, razpoke ali druge poškodbe. Poškodovane kljuke je treba pravočasno zamenjati, da preprečite varnostne nevarnosti. Gibljive dele in varnostne zatiče kljuke je treba redno mazati in pregledovati, da zagotovite njihovo normalno delovanje.

6. Pri uporabi kljuke je treba upoštevati varne delovne postopke, da zagotovite enakomerno porazdelitev tovora in preprečite preobremenitev.

Med postopkom dvigovanja je treba kavelj držati navpično in se izogibati nagibanju ali odmiku, da zmanjšate obremenitev in obrabo na kavlju.

Kavelj je del, ki se neposredno dotika tovora med delovanjem žerjava. Njegova zasnova in vzdrževanje sta ključnega pomena za zagotavljanje varnosti in učinkovitosti dviganja.



Motor

1.Motor portalnega žerjava z električnim dvigalom je glavna komponenta, ki poganja različne delovne mehanizme žerjava (kot so vozički, vozički, dvižni mehanizmi itd.). Izbira in konfiguracija motorja neposredno vplivata na zmogljivost in učinkovitost žerjava.

2. Motorji portalnih žerjavov z električnim dvigalom vključujejo motorje na izmenični tok (motorji na izmenični tok): običajno jih najdemo v večini portalnih žerjavov z električnim dvigalom zaradi svoje preproste strukture, nizkih stroškov in relativno enostavnega vzdrževanja. Motorji na enosmerni tok (motorji na enosmerni tok): primerni za priložnosti kjer je potreben natančen nadzor hitrosti in navora in se običajno uporabljajo v nekaterih posebnih aplikacijah.

3. Delovanje motorja običajno uravnava nadzorni sistem, vključno z upravljalno ploščo, daljinskim upravljalnikom ali PLC-jem (programabilni logični krmilnik). Krmilni sistem lahko doseže natančen nadzor motorja, kot je prilagajanje hitrosti, zagon in zaustavitev. Stopnjo zaščite motorja je treba izbrati glede na zahteve delovnega okolja. Na primer, v vlažnem ali prašnem okolju lahko motor zahteva ohišje z višjo stopnjo zaščite.

4. Zmogljivost in zanesljivost motorja sta ključnega pomena za splošno delovno učinkovitost in varnost žerjava, zato je treba pri izbiri in vzdrževanju motorja posvetiti posebno pozornost.

.



Zvočni in svetlobni alarmni sistem& končno stikalo

1. Zvočni in svetlobni alarmni sistem ter končno stikalo portalnega žerjava z električnim dvigalom sta pomembni komponenti za zagotavljanje varnega delovanja žerjava. Imajo ključno vlogo pri preprečevanju nesreč, zaščiti opreme in izboljšanju varnosti delovanja.

2. Zvočni alarm: Običajno brenčalo ali hupa, oddaja glasen zvok. Glasnost in frekvenco zvoka lahko prilagodite po potrebi, da zagotovite, da pritegne dovolj pozornosti.

Svetlobni alarm: Na splošno je utripajoča ali opozorilna lučka, ki oddaja močan blisk. Barva svetlobnega alarma je običajno rdeča ali rumena, tako da je jasno viden v okolju s šibko svetlobo.

Opozorilna funkcija: Zvočni in svetlobni alarmni sistem se uporablja predvsem za opozarjanje operaterjev in okoliškega osebja, da žerjav deluje ali da obstaja nenormalna situacija. Na primer, zvočni in svetlobni alarmni sistem lahko sproži alarm, ko začne žerjav teči, ko je tovor pretežak ali ko sistem odpove.

Izboljšajte varnost: Z oddajanjem zvoka in utripajočih luči je osebje opomnjeno, naj bo pozorno, s čimer se izognete nesrečam, ki jih povzroči neopazno delovno stanje ali morebitne nevarnosti žerjava.

3.Končna stikala se uporabljajo za preprečevanje, da bi gibljivi deli žerjava (kot so dvižni mehanizmi, vozički, vozički itd.) presegli vnaprej določeno delovno območje, s čimer se izognete mehanskim poškodbam ali varnostnim nesrečam.

Samodejno krmiljenje: Ko gibljivi del doseže nastavljeni mejni položaj, končno stikalo samodejno prekine napajanje motorja in zaustavi gibanje, da zagotovi, da se oprema ne premakne naprej. Položaj namestitve končnega stikala je treba določiti glede na strukturo in delovne zahteve žerjava, da se zagotovi, da lahko natančno zazna končni položaj gibljivega dela.

4. Zvočni in svetlobni alarmni sistem ter končno stikalo sta kritični varnostni napravi v portalnih žerjavih z električnim dvigalom. Zvočni in svetlobni alarmni sistem izboljšuje opozorilno funkcijo med delovanjem, medtem ko končno stikalo preprečuje težave s prekoračitvijo vožnje opreme. Zagotavljanje normalnega delovanja teh dveh sistemov je bistveno za zagotavljanje varnosti in zanesljivosti žerjava.

Varnostne naprave

1. Varnostna oprema portalnega žerjava z električnim dvigalom je ključna za zagotavljanje varnosti delovanja in normalnega delovanja opreme. Sledi nekaj glavnih varnostnih naprav in njihovih funkcij:

Zavorni sistem

Funkcija: Zagotovite, da lahko tovor varno ostane v vnaprej določenem položaju, ko se žerjav ustavi ali odpove. Tip: Vključuje elektromagnetne in mehanske zavore.

Puferska naprava

Funkcija: Zmanjšajte udarce gibljivih delov na koncu operacije in zaščitite konstrukcijo in obremenitev žerjava. Vrsta: kot so vzmetni odbojniki in gumijasti odbojniki.

Varnostni pasovi in ​​dvižna oprema

Funkcija: Zagotavljanje varnosti operaterjev pri delu na višini. Tip: Vključuje varnostne pasove, zaponke za noge in dvižne pasove.

Usposabljanje za upravljanje žerjava in postopki varnega delovanja

Funkcija: zagotoviti, da operaterji razumejo varne delovne postopke in pravilno uporabljajo žerjave. Vsebina: Vključuje priročnike za uporabo, tečaje usposabljanja in specifikacije za varno delovanje.

Sistem razsvetljave

Funkcija: Zagotavlja varno delovanje v slabih svetlobnih pogojih. Vrsta: Vključuje razsvetljavo in indikatorske luči v delovnem območju žerjava.

2. Te varnostne naprave igrajo ključno vlogo pri vsakodnevnem delovanju portalnih žerjavov z električnim dvigalom. Pomagajo preprečevati nesreče, ščitijo opremo in zagotavljajo varnost operaterjev. Redni pregledi in vzdrževanje teh varnostnih naprav so pomembni ukrepi za zagotavljanje dolgoročnega in zanesljivega delovanja žerjava.

Nadzorni način

1. Način krmiljenja portalnega žerjava z električnim dvigalom določa, kako upravljati in prilagajati različne mehanizme delovanja žerjava. Različni načini krmiljenja so primerni za različne delovne zahteve in okolja. Sledi nekaj pogostih načinov upravljanja in njihovih značilnosti:

PLC krmiljenje Način delovanja:Avtomatsko krmiljenje in spremljanje preko programabilnega logičnega krmilnika (PLC). Sistem PLC je mogoče programirati za izvajanje kompleksne krmilne logike in avtomatizacijskih funkcij.

Zmogljive funkcije: lahko realizira več funkcij, kot so samodejni nadzor, pridobivanje podatkov, diagnosticiranje napak itd.

Scenariji uporabe: Primerno za obsežne, kompleksne žerjavne sisteme in priložnosti z visokimi zahtevami glede avtomatizacije.

Nadzor frekvence

Način delovanja: Hitrost in navor motorja se prilagajata prek frekvenčnega pretvornika, da se doseže nemoten nadzor gibanja žerjava. Varčevanje z energijo in visoka učinkovitost: lahko prilagodi stanje delovanja motorja glede na spremembe obremenitve, da doseže varčevanje z energijo in izboljša učinkovitost. Scenariji uporabe: Primerno za priložnosti, ki zahtevajo natančen nadzor hitrosti in visoko učinkovitost.

Samodejno krmiljenje

Način delovanja: Žerjav samodejno izvaja naloge prek prednastavljenih programov, kot so samodejno delovanje, časovno določeno delovanje, samodejno priklop itd. Učinkovito in stabilno: Zmanjšajte ročno delovanje in izboljšajte stabilnost in učinkovitost delovanja. Scenariji uporabe: Primerno za delovna okolja z visokimi zahtevami ponovljivosti in stabilnosti.

Hibridni nadzor

Način delovanja: Kombinacija ročnega upravljanja in samodejnega upravljanja za zagotavljanje prilagodljivega načina delovanja.

Obsežne prednosti: Ročni, samodejni ali daljinski način upravljanja je mogoče izbrati glede na posebne potrebe.

Scenarij uporabe: Primerno za kompleksna delovna okolja, ki zahtevajo kombinacijo več načinov krmiljenja.

2. Te načine krmiljenja je mogoče uporabiti samostojno ali v kombinaciji za prilagoditev različnim delovnim zahtevam in okoljskim pogojem. Izbira ustreznega načina krmiljenja pomaga izboljšati učinkovitost delovanja, varnost in prilagodljivost žerjava.



Skica







1. Visoka učinkovitost

Hitro dviganje in premikanje: portalni žerjav z električnim dvigalom uporablja visoko učinkovitost električnega dvigala za hitro dokončanje nalog dviganja in premikanja ter izboljšanje delovne učinkovitosti.

Natančno krmiljenje: Krmilni sistem električnega dvigala omogoča natančno nastavitev hitrosti premikanja in položaja bremena, zaradi česar je delovanje bolj natančno.

2. Enostavno upravljanje

Enostavno upravljanje: prek električnega krmiljenja in sistema daljinskega upravljanja lahko upravljavec enostavno upravlja različne funkcije žerjava brez dolgočasnega ročnega upravljanja.

Zmanjšana delovna intenzivnost: električni pogonski sistem zmanjša fizične zahteve operaterja in izboljša delovno udobje.

3. Varnost

Več varnostnih zaščit: vključno z mejnimi stikali, napravami za zaščito pred preobremenitvijo, zvočnimi in svetlobnimi alarmnimi sistemi itd., lahko učinkovito preprečijo preobremenitev opreme in druge varnostne nesreče.

Stabilnost: Zasnova portalne konstrukcije naredi žerjav bolj stabilen in zmanjša tveganje tresenja in nagibanja.

4. Močna prilagodljivost

Široki scenariji uporabe: portalna žerjava z električnim dvigalom se lahko uporabljajo na različnih mestih, kot so tovarne, skladišča, gradbišča itd., da zadostijo različnim kompleksnim potrebam po dvigovanju.

Prilagodljivost: Specifikacije in konfiguracije žerjava je mogoče prilagoditi glede na posebne zahteve uporabe, da izpolnijo različne pogoje delovanja.

5. Visoka nosilnost

Velika nosilnost: portalni žerjav z električnim dvigalom je lahko zasnovan za prenašanje visokih obremenitev in je primeren za naloge dvigovanja velike tonaže.

Močna stabilnost: portalna struktura lahko učinkovito razprši obremenitev in poveča stabilnost in nosilnost opreme.

6. Varčevanje z energijo in varstvo okolja

Električni pogon: V primerjavi s tradicionalnimi žerjavi na dizelski pogon imajo portalni žerjavi z električnim dvigalom nizek hrup in nizke emisije med delovanjem, kar izpolnjuje zahteve varstva okolja.

Frekvenčni nadzor: Hitrost motorja prilagodi frekvenčni pretvornik, da se doseže energetsko varčno delovanje in zmanjša poraba energije. Elektrarne: V elektrarnah se enogredni mostni žerjavi uporabljajo za namestitev in vzdrževanje opreme za proizvodnjo električne energije, transformatorjev in drugega težke komponente. Zagotavljajo varno namestitev in vzdrževanje opreme.

Energetski objekti: Uporabljajo se za ravnanje z opremo, montažo in vzdrževanje v energetskih objektih za podporo stabilnosti proizvodnje in dobave energije.





1. Proizvodnja

Ravnanje z materialom: uporablja se za premikanje in dvigovanje težkih materialov, komponent in končnih izdelkov, zlasti v tovarniških delavnicah, proizvodnih linijah in montažnih linijah.

Vzdrževanje opreme: pomaga pri namestitvi in ​​popravilu velike opreme in strojev ter olajša operacije na visoki nadmorski višini in zamenjavo opreme.

2. Gradbeništvo

Gradbišče: Na gradbiščih se uporablja za dvigovanje gradbenih materialov, jeklenih konstrukcij, montažnih betonskih delov itd., za podporo operacijam na visoki nadmorski višini in obsežni gradnji.

Visoke zgradbe: Med gradnjo visokih zgradb se lahko za premikanje in nameščanje težkih komponent in opreme uporabljajo portalni žerjavi z električnim dvigalom.

3. Skladiščenje in logistika

Nakladanje in razkladanje tovora: V skladiščih in logističnih centrih se portalni žerjavi z električnim dvigalom uporabljajo za nakladanje in razkladanje ter premikanje velikih količin blaga za izboljšanje učinkovitosti skladiščenja in distribucije.

Upravljanje zalog: pomaga pri dvigovanju in premikanju zalog, optimizira uporabo skladiščnega prostora in razvrščanje tovora.

4. Pristanišča in terminali

Ravnanje s kontejnerji: V pristaniščih in terminalih se za dvigovanje kontejnerjev in drugega blaga uporabljajo električni dvižni portalni žerjavi, ki podpirajo nakladanje in razkladanje ter pretovarjanje blaga.

Popravilo ladij: uporablja se za dviganje in premikanje delov in opreme ladij, podporo pri popravilu in vzdrževanju ladij.

5. Jeklarska in metalurška industrija

Ravnanje s surovinami: uporablja se za prenašanje in dvigovanje surovin, kot so ruda, polnitev peči itd., potrebnih v procesu taljenja jekla.

Ravnanje s končnimi izdelki: Pomaga pri rokovanju in transportu končnih in polizdelkov iz jekla po taljenju.

6. Energetika in elektroenergetika

Namestitev opreme: Uporablja se za namestitev in vzdrževanje opreme za proizvodnjo električne energije, opreme za transformatorske postaje in energetskih objektov.

Vzdrževanje: podpira popravilo in vzdrževanje velike energetske opreme, zlasti na mestih, kot so elektrarne in transformatorske postaje.

7. Prevoz

Delovanje delavnice: V delavnicah transportne industrije se portalni žerjavi z električnim dvigalom uporabljajo za dvigovanje in premikanje velikih komponent in vozil.

Popravilo in vzdrževanje: Pomaga pri popravilu in vzdrževanju vozil, zlasti velikih transportnih vozil, kot so vlaki, ladje itd.

8. Rudarstvo

Ravnanje z rudo: uporablja se za prenašanje in dvigovanje rude in drugih rudarskih materialov za podporo učinkovitemu delovanju rudarskih dejavnosti.

Vzdrževanje opreme: Pomaga pri namestitvi in ​​popravilu rudarske opreme za podporo nadaljnjega delovanja rudnikov.





1. Faza načrtovanja

Analiza povpraševanja: Določite specifikacije, nosilnost, delovno območje in druge zahteve žerjava glede na potrebe strank in scenarije uporabe. Oblikovalec oblikuje funkcionalne parametre žerjava, vključno z višino dviga, obsegom premikanja vozička in avtomobila itd. Načrtujte strukturne risbe konstrukcije portala, električnega dvigala, koles in drugih ključnih komponent. Načrtujte električni nadzorni sistem, napajalni sistem, prenosno napravo itd. Varnostno načrtovanje: Načrtujte varnostne sisteme, vključno z mejnimi stikali, zaščito pred preobremenitvijo, zvočnimi in svetlobnimi alarmi itd. Simulacijski test: uporabite programsko opremo za računalniško podprto načrtovanje (CAD) za izvedbo simulacijskih testov preverite izvedljivost in učinkovitost zasnove. Optimizirajte zasnovo na podlagi rezultatov simulacijskega preizkusa, da zagotovite izpolnjevanje zahtev glede zmogljivosti in varnosti.

2. Nabava materiala

Surovine: Nakup jekla visoke trdnosti, legiranega jekla itd. za izdelavo glavnih strukturnih delov in komponent bremena.

Dodatki in komponente: Nakup dodatkov in komponent, kot so električna dvigala, motorji, reduktorji, krmilniki, ležaji itd. Izvedite pregled kakovosti kupljenih surovin in dodatkov, da zagotovite, da ustrezajo standardom in konstrukcijskim zahtevam.

3. Faza izdelave

Rezanje, varjenje in obdelava jekla za izdelavo glavnih komponent, kot sta portal in podporna struktura. Vrtanje, struženje, rezkanje in druge mehanske obdelave se izvajajo na strukturnih delih, da zagotovijo, da velikost in natančnost ustrezata zahtevam.

Sestavite različne komponente električnega dvigala (kot so motor, boben, dvižna veriga).

Namestitev koles in gosenic: namestite sistem koles in gosenic, da zagotovite nemoteno delovanje mobilnega mehanizma.

Namestite električni krmilni sistem, vključno z razdelilno omarico, nadzorno ploščo, kabli itd. Integrirajte vse komponente, jih namestite na portal in izvedite predhodni zagon. Povežite električni in mehanski sistem ter izvedite zagon sistema, da zagotovite normalno delovanje vsake funkcije.

4. Testiranje in pregledovanje

Izvedite preskus delovanja brez obremenitve, da preverite, ali sta gibanje in delovanje žerjava normalna.

Preskus obremenitve: preizkusite pod nazivno obremenitvijo, da preverite stabilnost, nosilnost in varnost opreme. Preizkusite varnostne funkcije, kot so končna stikala, zaščita pred preobremenitvijo, zaustavitev v sili itd., da zagotovite njihovo normalno delovanje. Izvedite celovit pregled kakovosti opreme, vključno s kakovostjo varjenja, natančnostjo obdelave, delovanjem električnega sistema itd.

5. Dostava in montaža

Pakiranje in transport: Preizkušeno in pregledano žerjavo zapakiramo in pripravimo za transport do naročnika. Priložite navodila za uporabo, navodila za vzdrževanje, garancijske liste in druge ustrezne dokumente. Po prihodu na lokacijo stranke namestite žerjav in odpravite napake, vključno z montažo, prilagoditvijo in testiranjem. Usposabljanje: Usposobite operaterje, razložite varnostne ukrepe za delovanje in vzdrževanje ter zagotovite, da lahko stranke pravilno uporabljajo opremo.

6. Poprodajne storitve

Zagotovite redno vzdrževanje in preglede, da zagotovite dolgoročno stabilno delovanje opreme.

Odpravljanje težav: Zagotovite tehnično podporo in storitve popravil, ko oprema odpove. Zberite povratne informacije strank po uporabi, da boste razumeli stanje delovanja opreme in zadovoljstvo strank. Izboljšajte izdelke na podlagi povratnih informacij ter optimizirajte načrtovanje in proizvodne procese.





Podjetje je namestilo inteligentno platformo za upravljanje opreme in namestilo 310 sklopov (kompletov) manipulacijskih in varilnih robotov. Po zaključku načrta bo več kot 500 sklopov (sklopov), stopnja omrežne opreme pa bo dosegla 95%. V uporabo je bilo predanih 32 varilnih linij, predvidena je vgradnja 50, dosežena je stopnja avtomatizacije celotne proizvodne linije.
